手动螺旋式管子夹紧固定工装结构

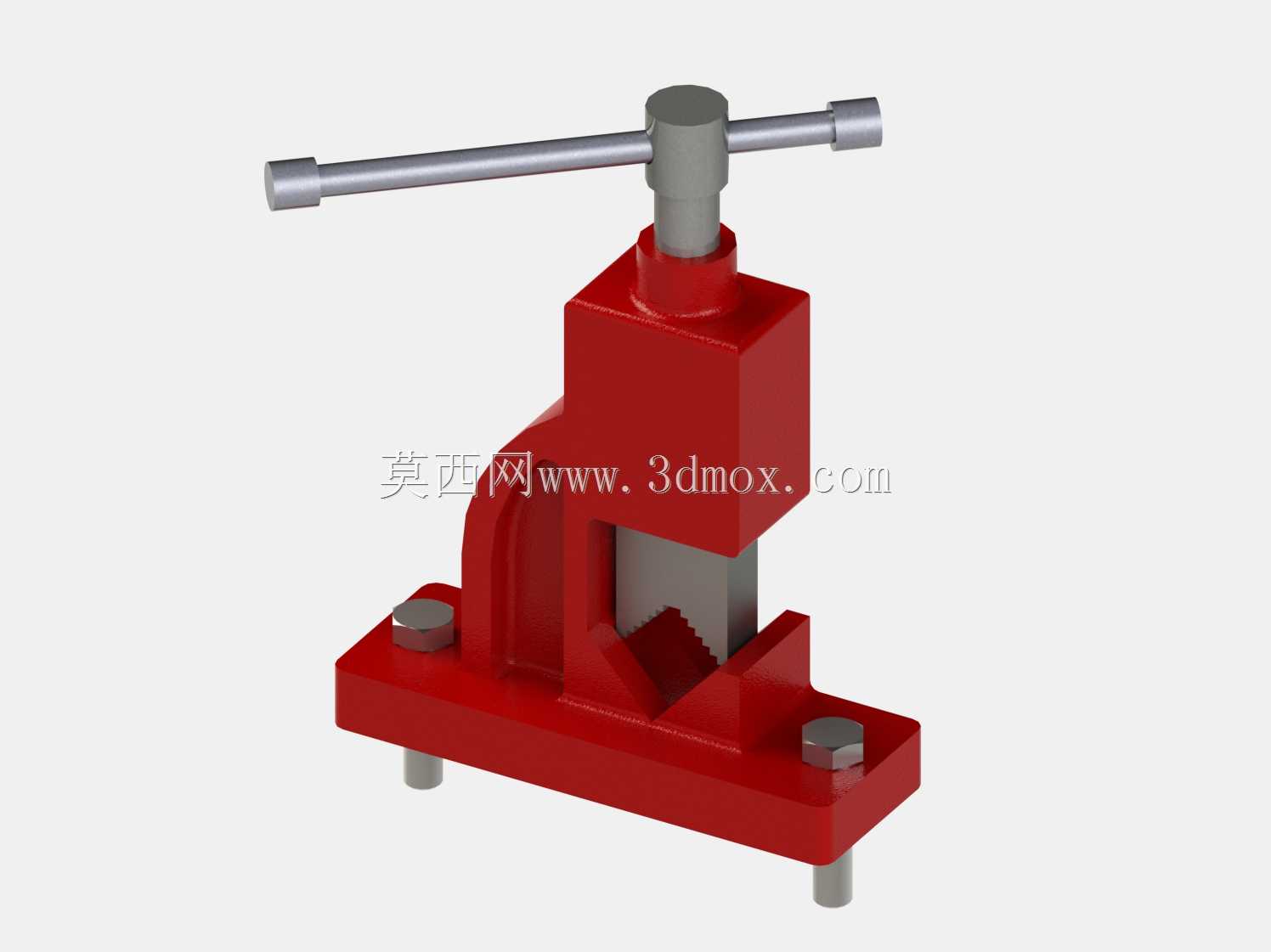

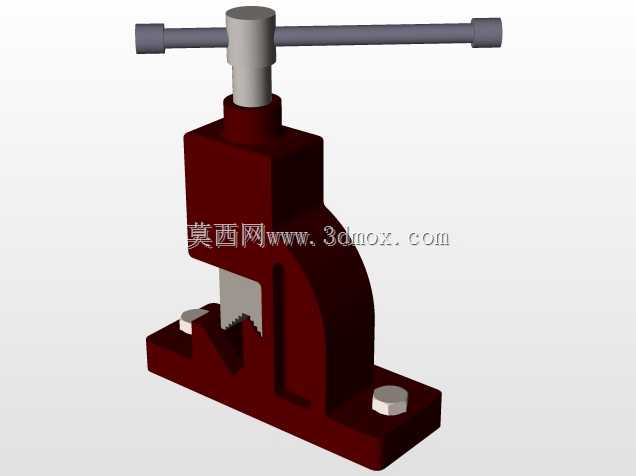

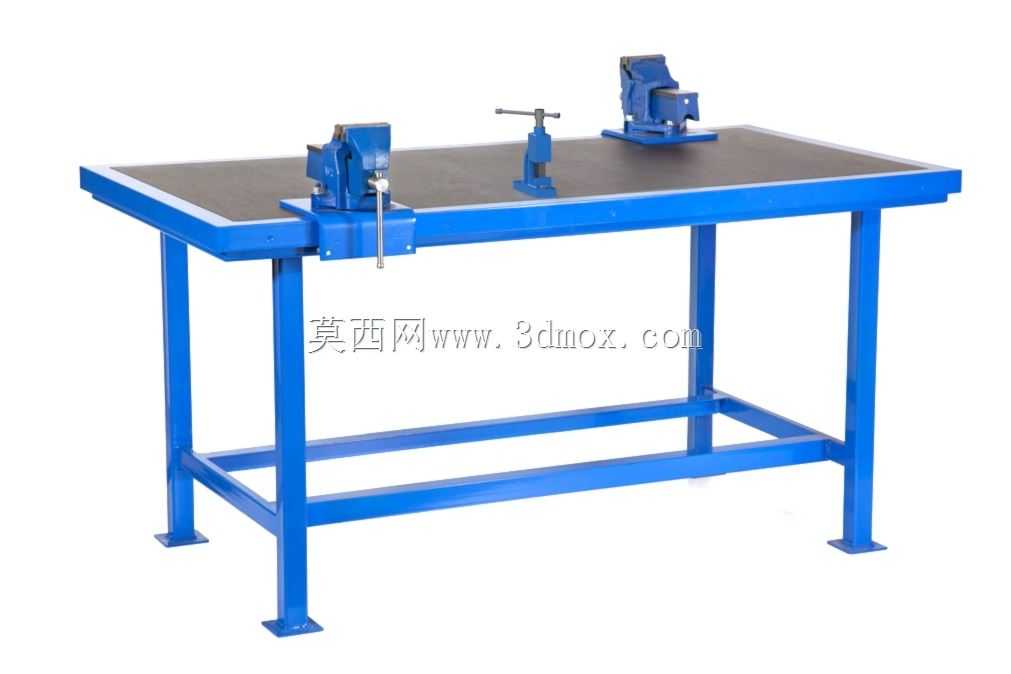

在管道预制、五金维修、小型机加工工位上，这类手动螺旋夹紧装置是工位上出镜率极高的辅助工装，主要用来夹持圆形管件、棒料，为套丝、切割、打磨、坡口加工等工序提供稳定的工件固定，避免加工过程中工件窜动影响加工精度，甚至引发安全隐患。和普通台虎钳不同，这款夹紧结构的钳口专门设计了适配圆管的V型齿形咬合面，夹持圆管时能形成多点接触，相比平口钳夹持圆管容易打滑、夹伤管壁的问题，V型齿口既能保证足够的咬合力，又能让管件轴线始终保持对中状态，不管是做管端螺纹加工，还是焊接前的对口固定，都能省去反复找正的步骤。从结构设计来看，整体采用C型开式机架，底座预留了两个螺栓安装孔，可以直接固定在工位台面或者专用支架上，安装时需要保证底座贴合安装面，螺栓锁紧扭矩控制在合理范围，避免机架受力后出现翘曲，影响钳口的对中精度。顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向夹紧力，长时间使用也不容易出现滑牙问题，传动杆顶端配套的T型加力杆，不用额外配套扳手，手动就能输出足够的夹紧力，针对小口径薄壁管，也可以通过控制加力杆的旋转幅度调整夹紧力，避免夹扁管壁。钳口的活动压块和螺杆端部采用活动连接结构，夹紧过程中压块可以自适应管件的外径偏差，保证整个钳口面和管件外壁充分接触，不会出现局部应力集中夹伤工件的情况。机架的弧形过渡结构是设计时的重点考量位置，夹紧作业时机架承受的弯曲应力会在转角位置集中，采用大圆弧过渡可以有效分散应力，不用额外增加壁厚就能满足强度要求，同时也能减少铸造或者加工过程中的应力残留，避免工装长时间受力后出现开裂变形。实际使用中，这类夹紧工装的适配范围覆盖常见的小口径水暖管、气路管，在设备维修、管路安装现场，不需要复杂的动力源，纯手动操作就能快速完成工件装夹，相比大型液压夹紧夹具，它的结构更紧凑，重量更轻，既可以固定在工位上长期使用，也可以临时固定在现场支架上完成应急加工作业。设计建模时需要重点关注螺旋副的配合间隙，间隙过大会导致夹紧时钳口晃动，间隙过小则会让传动阻力变大，操作费力，同时V型钳口的齿形角度和深度也要匹配常用管件的硬度，齿过尖容易嵌进管壁太深留下压痕，齿过平则会降低咬合摩擦力，夹紧后容易出现工件转动的问题。底座的安装孔间距要匹配常见工位的T型槽间距，保证安装时不需要额外打孔改造工位，提升工装的通用性。
