叠层基板钻孔定位夹紧工装结构

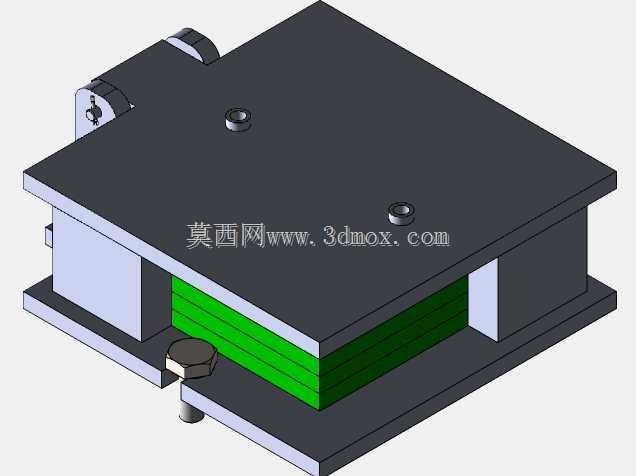

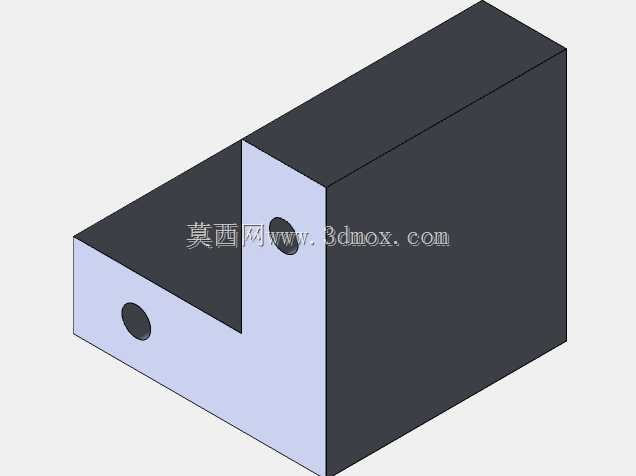

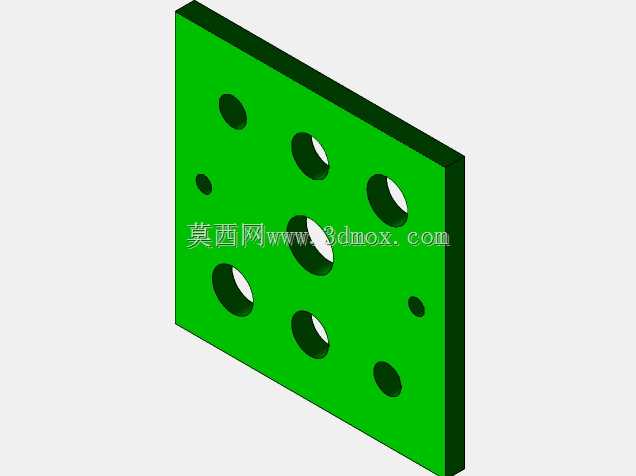

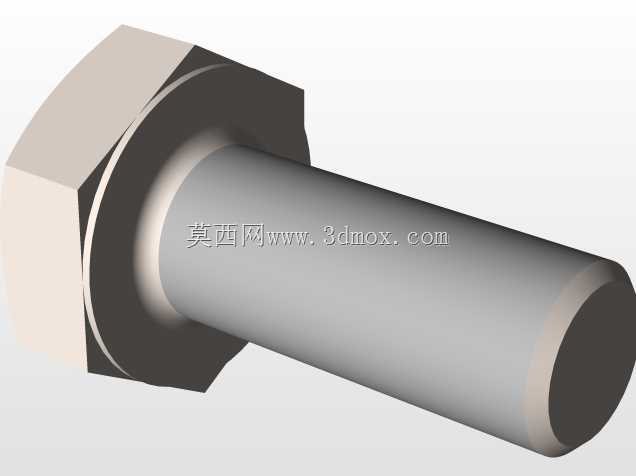

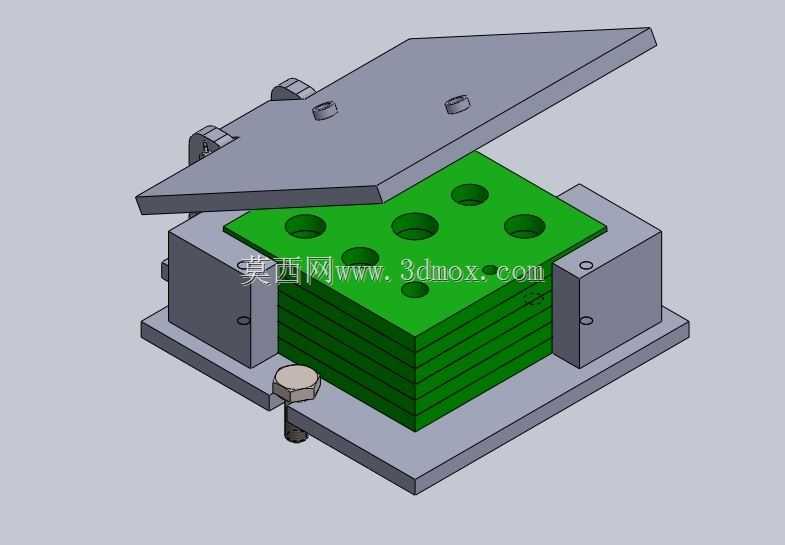

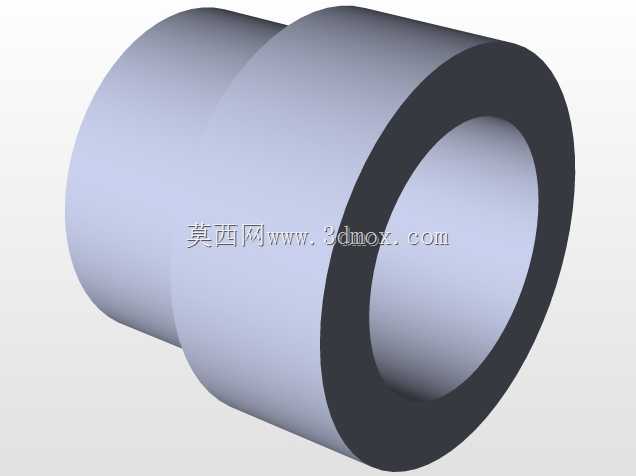

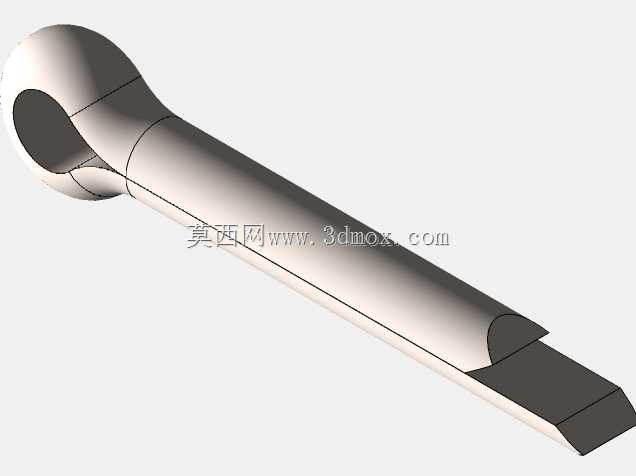

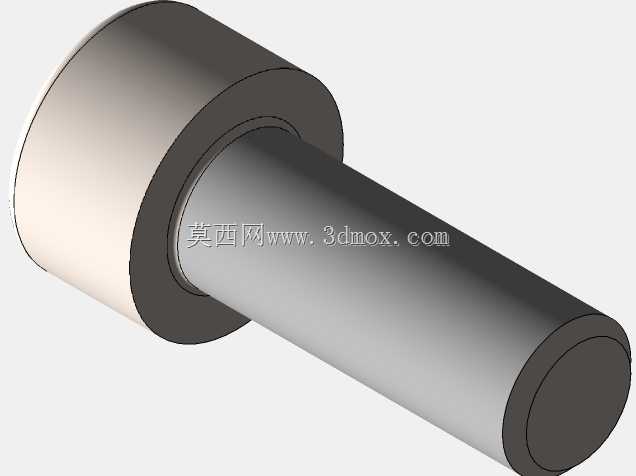

在PCB基板、绝缘板材批量钻孔加工场景中，叠层加工是提升钻孔效率、降低单件加工成本的核心工艺手段，但叠层板材在钻削过程中极易出现层间错位、孔位偏移、板材翘曲等问题，直接影响孔位精度与后续装配适配性，这套钻孔定位夹紧工装正是针对这类加工痛点设计的专用工艺装备。工装整体采用下基座承托、侧定位块限位、上翻盖压合的结构布局，下基座为整体式铸铁加工件，底面设置两个定位销孔与一个锁紧螺栓孔，可直接固定在钻床工作台的T型槽上，安装时无需额外搭建辅助支撑，整体安装边界控制在200mm×150mm范围内，适配多数台式钻床、小型立式加工中心的工作台装夹尺寸，不会占用过多加工行程。两侧的定位块采用可微调结构，通过内六角螺栓与基座连接，可根据待加工基板的外形尺寸调整限位间距，适配长宽尺寸在120mm×100mm以内的不同规格基板叠层装夹，调整完成后锁紧螺栓即可形成稳定的X、Y向定位基准，叠层板材放置时只需靠紧两侧定位块，即可快速完成找正，无需逐件划线定位，大幅缩短装夹辅助时间。上翻盖采用铰链式连接结构，与基座后侧的铰接座配合，开合角度可达110°，方便叠层板材的取放，翻盖底面加工有与基板外形匹配的避让槽，压合后可完全覆盖叠层板材的上表面，配合基座前端的快拆锁紧螺栓，可对最高30mm的叠层板材施加均匀的压紧力，避免钻削过程中板材出现窜动、层间滑移，同时翻盖对应钻孔位置预留了足够的钻套避让空间，不会干涉钻头的进给行程。设计过程中重点考虑了钻削排屑与操作便利性，基座承托面设置了细微的排屑凹槽，钻削产生的碎屑可沿凹槽滑落，不会堆积在定位面上影响后续装夹精度；前端的锁紧螺栓采用滚花头设计，操作人员无需借助扳手即可手动完成锁紧与松开，单件装夹时间可控制在10秒以内，适配中小批量基板加工的快换需求。这套工装的定位精度可控制在±0.05mm以内，完全满足常规基板类零件的钻孔位置度要求，相比通用平口钳装夹，叠层钻孔的良品率可提升20%以上，同时可兼容不同厚度的叠层加工需求，无需更换工装主体，仅需调整侧定位块位置即可适配多规格产品，在电子零部件加工、绝缘结构件生产等场景中具备较强的实用价值。
