法兰钻孔加工用快换式手动钻模夹具

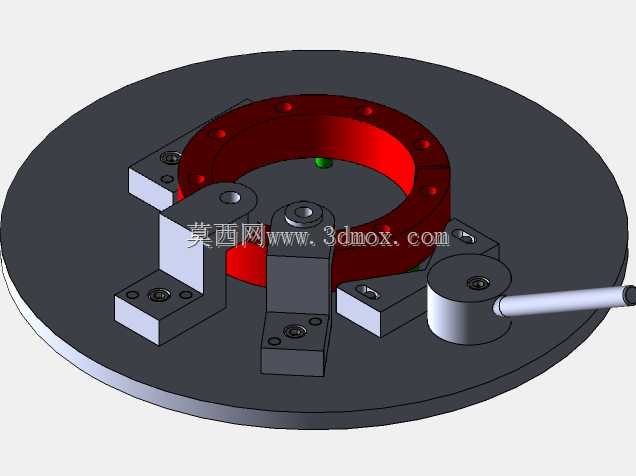

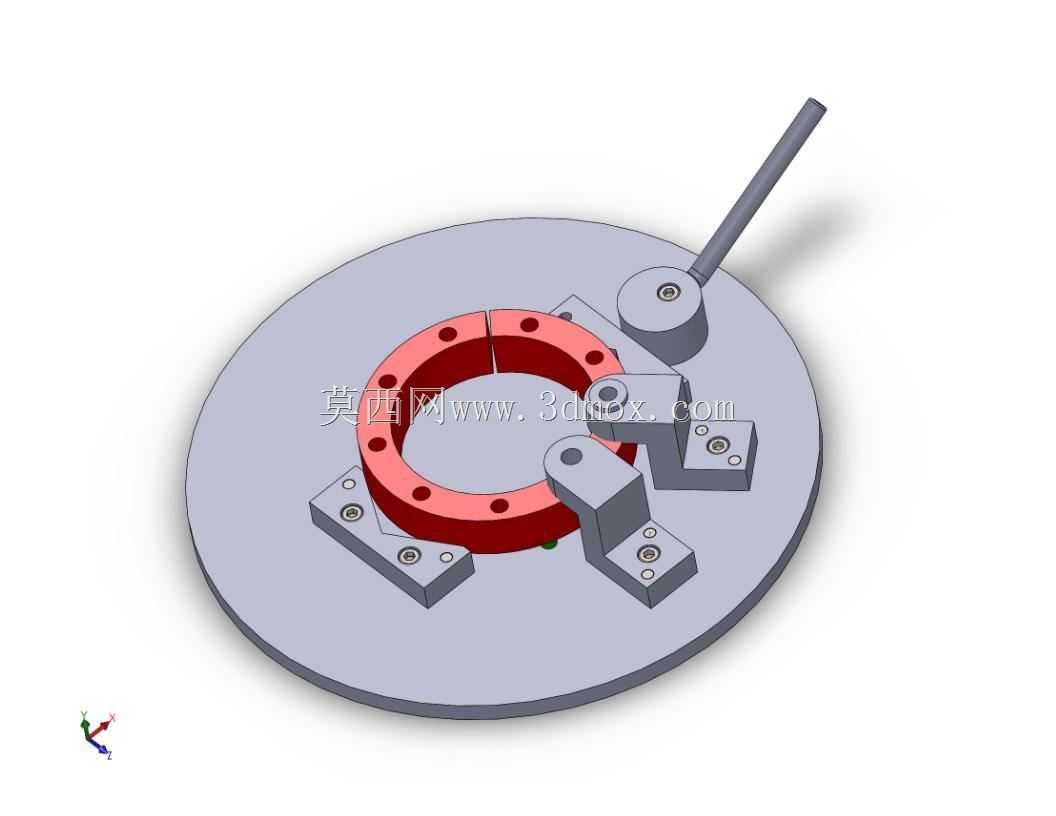

在法兰类环形零件的钻孔加工场景中，这类手动钻模是中小批量生产环节里提升孔位一致性的核心辅具，尤其适配带锥形密封面的法兰端面孔加工需求，能省去划线找正的繁琐工序，降低对操作工人的技能依赖。整套夹具以圆形底座作为安装基准，底座底面加工有平整的定位面，可直接适配普通台钻、摇臂钻的工作台T型槽安装，安装时只需通过底座边缘的压紧槽穿装螺栓即可完成固定，无需额外制作过渡连接盘，适配绝大多数常规钻床的工作台安装边界。核心定位结构采用开口式环形钻模板，钻模板上预先加工有与待加工法兰孔位一一对应的钻套孔，孔位公差严格控制在H7级，配套的标准钻套可引导钻头垂直进给，避免钻孔偏斜，同时能减少钻头崩刃的概率。夹紧机构采用三组周向均布的偏心压块结构，搭配侧边的手动操作手柄，操作时只需扳动手柄即可通过联动结构带动三组压块同步收拢，将待加工的锥形法兰牢牢压靠在钻模板的定位端面上，夹紧行程适配一定厚度范围内的法兰工件，无需针对单批次工件反复调整夹紧块位置。设计阶段充分考虑了排屑需求，钻模板与底座之间预留了足够的排屑空间，钻孔产生的铁屑可顺着环形间隙自然滑落，不会堆积在定位面上影响后续装夹精度；压块的压紧面做了与锥形法兰外锥面匹配的斜度设计，夹紧时不会压伤工件表面，同时能保证工件在钻孔过程中不会发生周向转动或轴向窜动。整套夹具没有复杂的气动、液压元件，纯机械结构的可靠性极强，日常维护只需定期给铰接转轴处加注润滑脂即可，适合加工车间多工位流转使用，哪怕是工况相对复杂的外协加工车间，也能长期保持稳定的装夹精度，相比数控分度头加工的方案，这类专用钻模的投入成本更低，加工效率能提升40%以上，尤其适合孔位固定、批量适中的法兰类零件加工场景。
