F型快速夹紧固定工装夹具结构

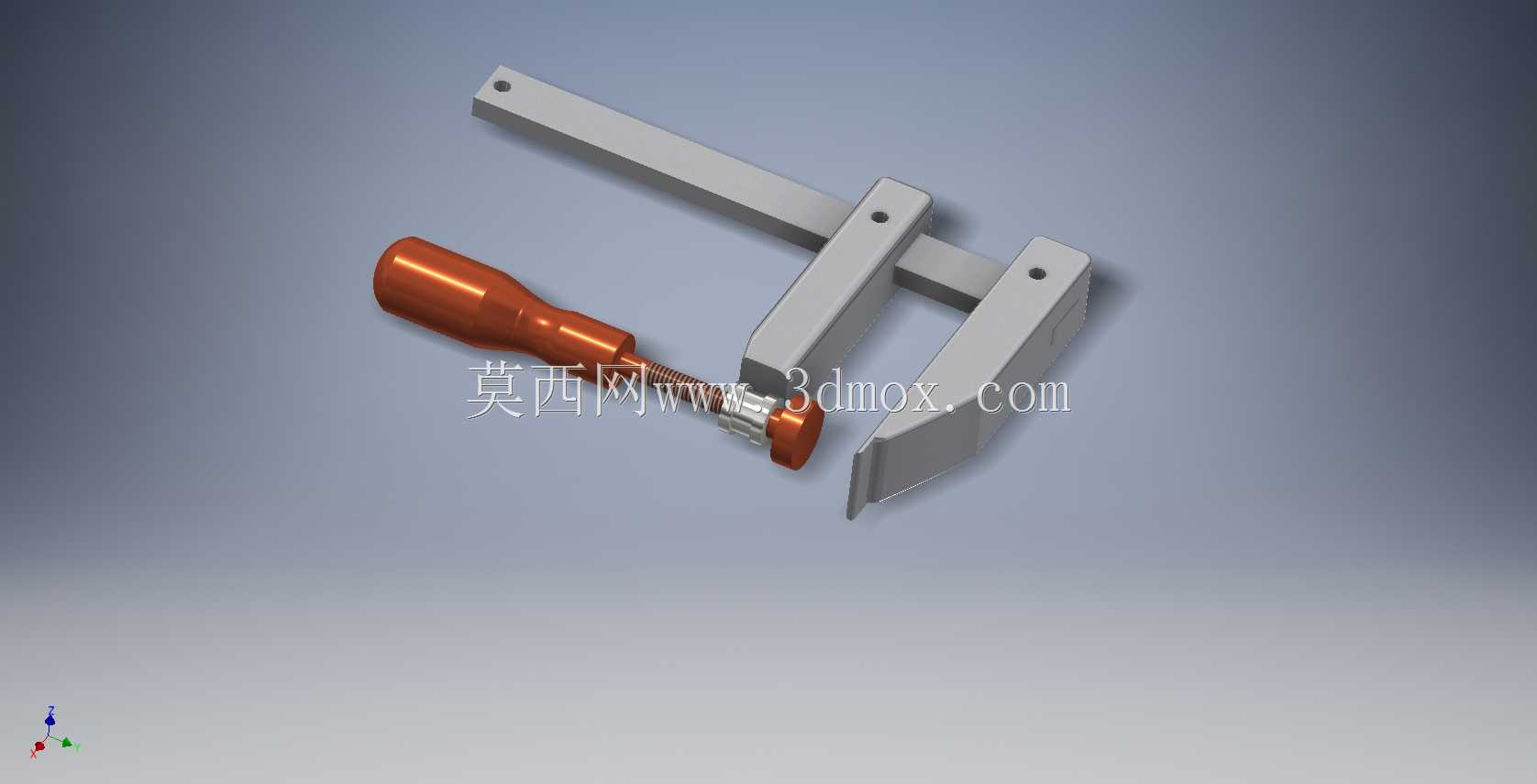

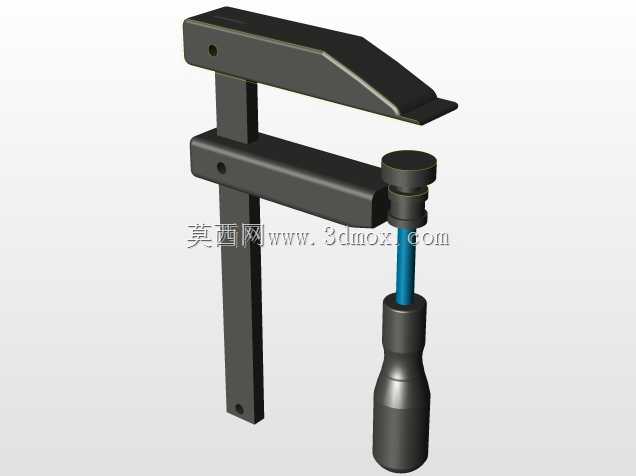

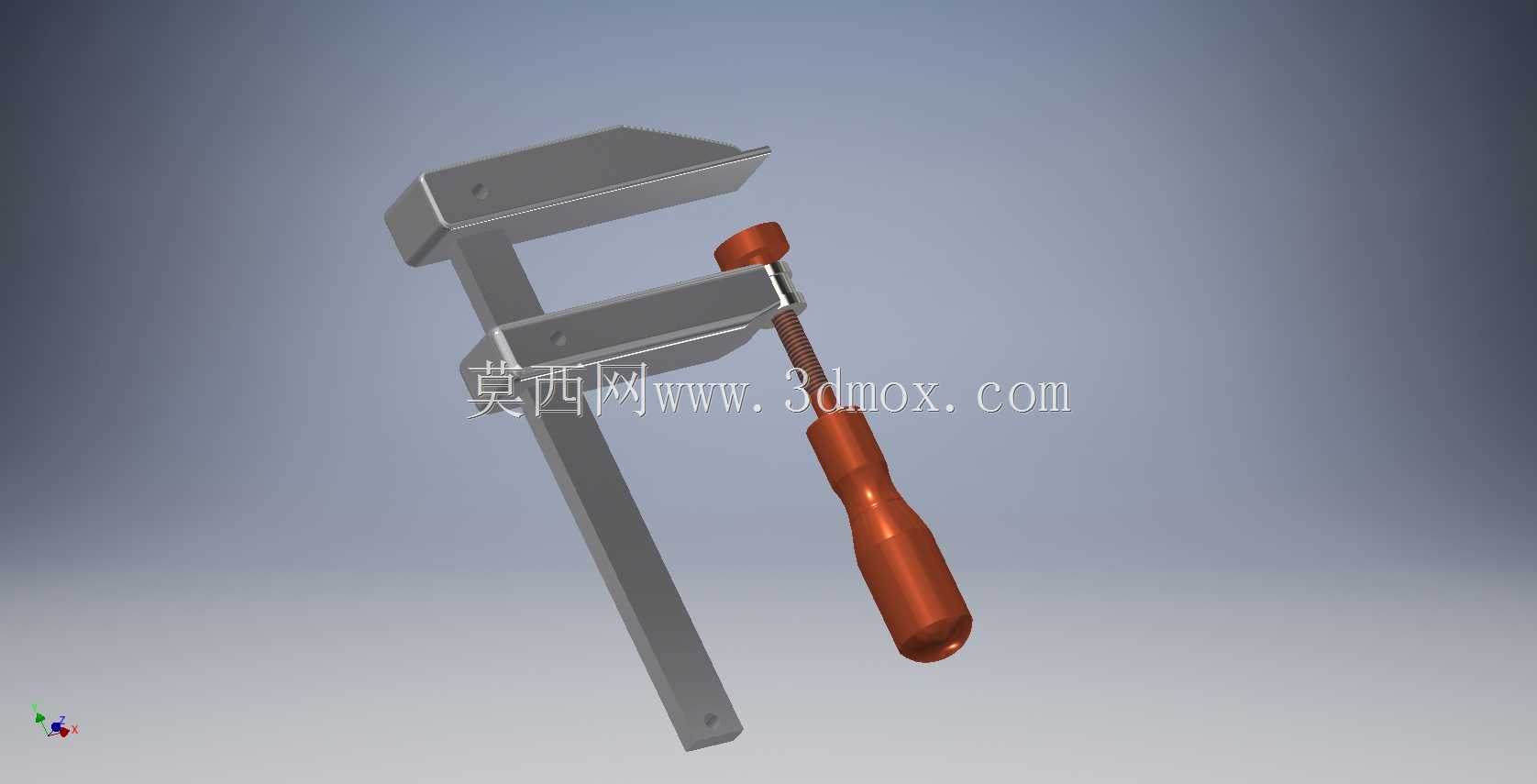

这类F型夹紧工具在金加工、木工装配、设备检修、工件组焊场景里的使用频率极高，相比传统C型夹，它的开口调节范围更大，能适配不同厚度的工件夹持需求，不用频繁调整螺杆初始位置，作业效率提升明显。从结构设计来看，整个夹体采用L型固定臂搭配滑动式活动压臂的布局，固定臂的导轨段做了等截面平直处理，表面粗糙度控制在合理区间，保证活动压臂滑动时无卡滞、无旷量，滑动压臂和固定导轨的配合间隙经过优化，夹持受力时不会出现偏摆翘头的问题，避免工件被夹伤或者夹持失稳。尾部的调节螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，长时间大夹紧力使用也不会出现滑牙变形的问题，螺杆末端配套的木质握柄做了圆弧收腰处理，握持施力时贴合手掌轮廓，不用额外加力杆就能输出足够的夹紧力，频繁操作也不容易磨手。夹体的两个夹持端面都做了平面度处理，和工件接触时是面接触而非线接触，夹持压强分布均匀，不会在软质工件表面留下压痕，要是夹持表面精度要求高的工件，还可以在夹持面垫铜皮或者橡胶垫进一步防护。设计时首先考虑的是受力路径的合理性，夹紧时的反作用力直接沿着固定臂的竖直段传导，没有多余的力矩损耗，夹体本身的截面厚度经过受力校核，满负载夹持时的形变量控制在允许范围内，不会因为长期受力出现臂体弯曲变形。安装使用时没有额外的固定边界要求，属于手持式便携工装，只要保证两个夹持面完全贴住工件被夹部位，调整到合适位置后旋紧螺杆即可，不管是台面上的工件临时固定，还是焊接时的拼点定位，或是设备拆装时的零件临时夹持固定都能适用。活动压臂的滑动阻尼设计合理，调整开口大小时可以单手快速推拉到位，再用螺杆锁紧，比传统需要全程旋动螺杆调整开口的夹具节省大量辅助时间，在批量工件的装夹作业里优势尤其明显。整个结构没有多余的复杂零件，后期维护也很简单，定期在导轨和螺纹部位涂抹润滑脂就能保证长期顺畅使用，不容易出现故障，适合车间多场景的通用夹持需求。
