Nema17规格3D打印塑料电机固定支架

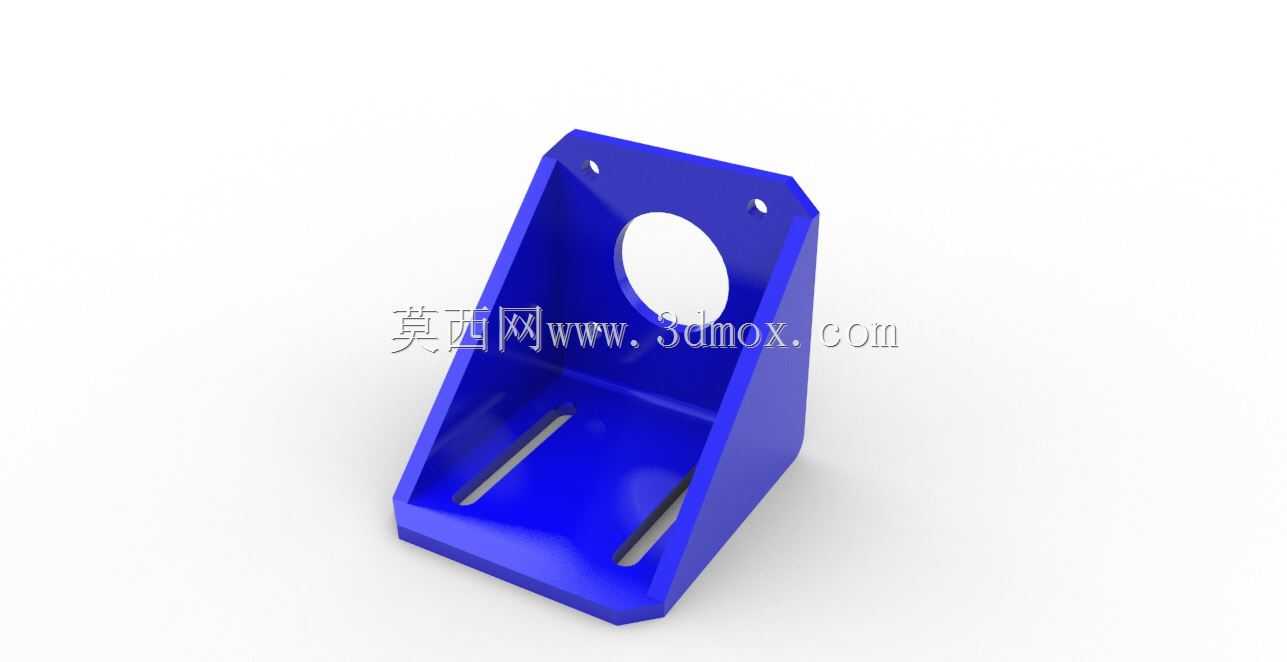

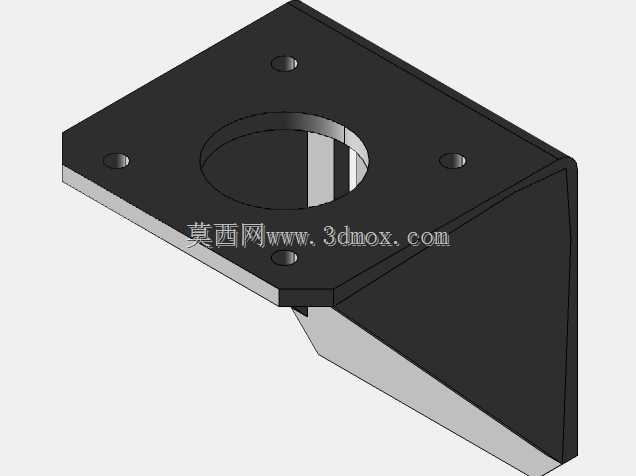

这款适配Nema17规格电机的塑料支架，在桌面级自动化设备、小型DIY数控装置、3D打印机运动模组、桌面机械臂关节等场景中有着极高的适配性，主要承担电机本体的定位、承载与运行减震作用，避免电机输出轴受力偏移导致的传动精度下降问题。从结构设计来看，支架采用L型一体化成型思路，竖直立面预留的圆形通孔为电机轴及前端安装止口让位，立面上方的两个对称安装孔可直接匹配Nema17电机端面的标准安装孔位，无需额外转接板即可完成电机端面锁附，保证电机输出轴与安装基准面的垂直度公差控制在合理范围内，减少联轴器、同步带轮等传动件的偏磨损耗。水平底座开设的两条平行长槽为安装调节位，可在装配时沿槽体方向微调电机整体位置，方便同步带张紧度调整、齿轮啮合间隙校准，无需反复拆卸底座固定螺丝即可完成传动参数调试，大幅降低现场装配的调整工作量。支架的三角加强筋结构连接竖直立面与水平底座，在塑料材质本身强度有限的前提下，通过结构补强提升整体抗扭、抗弯性能，可承受Nema17电机运行时的常规振动与额定输出反作用力，避免长期运行出现支架形变、电机移位的问题。安装边界方面，竖直立面的安装孔位完全遵循Nema17电机的42mm端面安装孔距标准，底座长槽的宽度适配常用的M3、M4规格固定螺丝，可直接固定在2020、3030等标准铝型材机架面上，也可固定在亚克力、电木板等非金属安装基板上，适配多种小型设备的机架搭建需求。塑料材质的选型适配3D打印工艺，壁厚设置兼顾打印成型效率与结构强度，无悬空过大的打印结构，无需额外支撑即可完成FDM工艺打印制作，对于设备开发者而言，可快速打样验证安装位，小批量制作时也能通过3D打印快速交付，无需开模即可满足小批量设备的装配需求。在实际使用中，这类塑料支架相比金属冲压支架，本身具备一定的阻尼特性，可吸收电机运行时的高频振动，降低设备整体运行噪音，同时塑料材质不会与电机金属外壳产生硬接触磨损，长期使用也不会出现安装位锈死、螺丝粘连的问题，维护拆卸更为便捷。
