工业设备用缓冲冲击连接组件结构设计

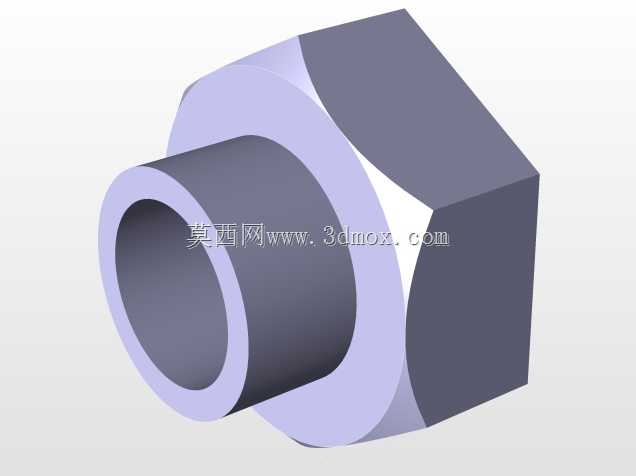

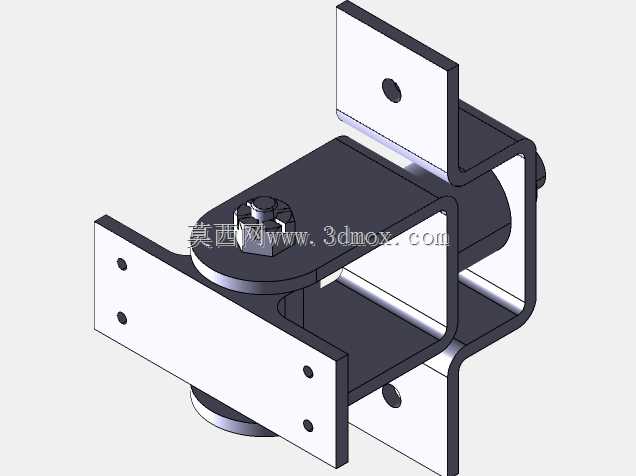

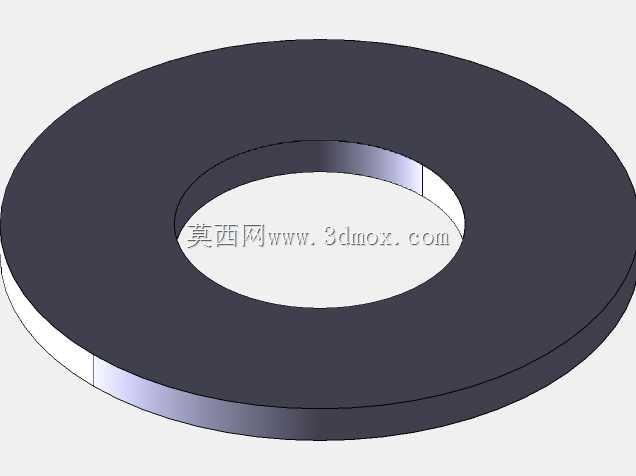

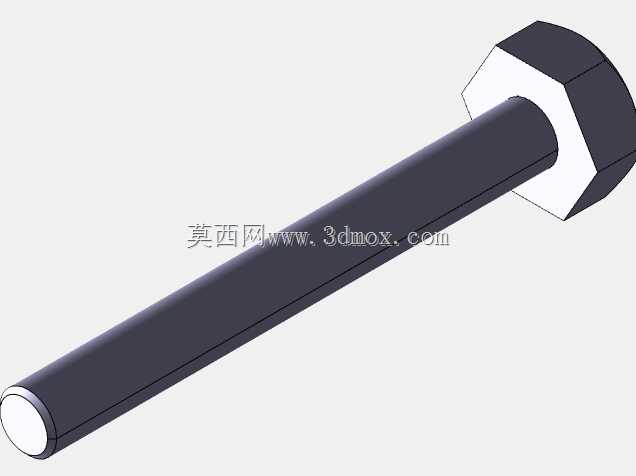

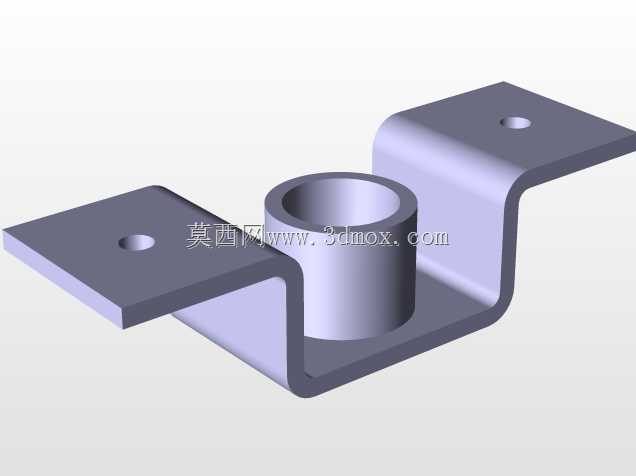

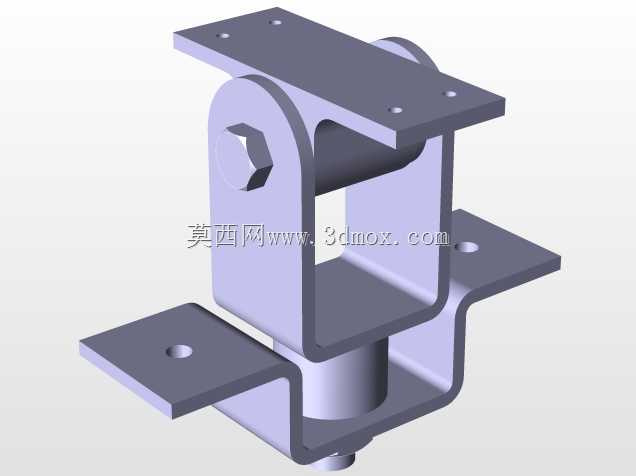

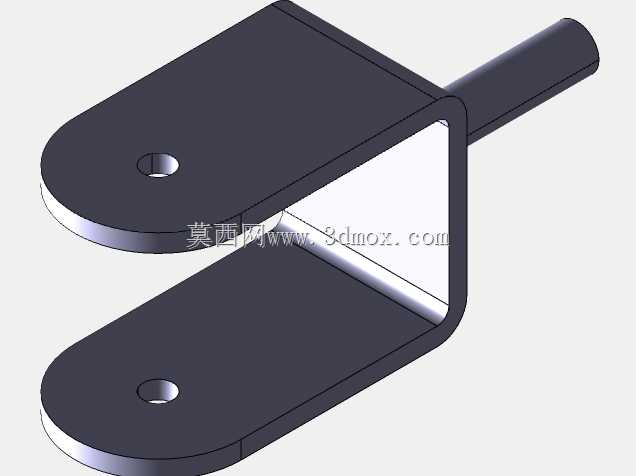

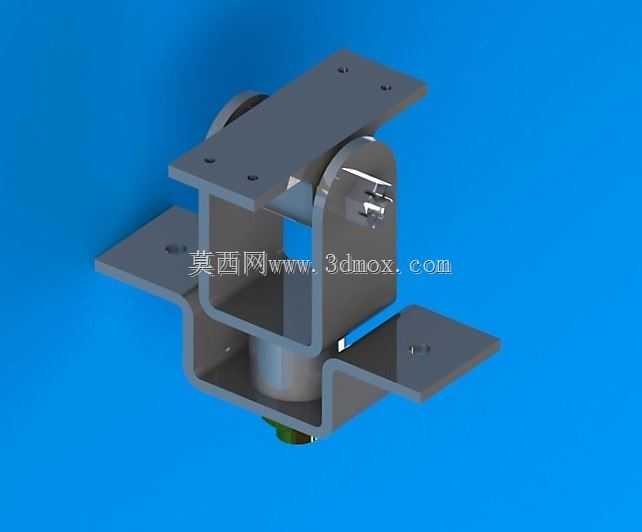

这套冲击连接组件主要面向存在往复冲击载荷的工业设备安装场景，常见于自动化生产线的工位缓冲限位、物流输送线的端部止挡、重型设备的隔振安装位，用来承接设备运行过程中产生的瞬时冲击动能，避免刚性连接导致的结构变形、焊缝开裂或者紧固件松脱问题。从结构设计来看，组件采用上下双层安装板配合侧围折弯支架的框架式构型，上层安装板预留四个对称布置的沉头安装孔，用来对接需要缓冲的上部设备基体，下层双伸耳安装板则通过对应孔位固定在设备机架或者安装基础上，中间的腔体预留了弹性缓冲元件的安装空间，侧部的铰接销轴结构可以实现上部安装板的小幅度摆动，抵消冲击载荷带来的横向分力，避免缓冲元件受偏载出现早期损坏。设计过程中优先考虑了安装边界的适配性，上层安装板的孔位间距按照通用工业设备的安装脚距做了标准化匹配，下层伸耳的伸出长度可以适配不同宽度的机架安装面，不需要额外做转接板加工就能直接完成装配，整体的外轮廓尺寸控制紧凑，不会占用过多的设备内部安装空间，在狭小的设备舱内也能完成布置。结构受力层面，侧围的折弯支架采用等强度设计，折弯圆角处做了应力释放处理，在承受最大冲击载荷的时候，折弯位置的应力集中系数控制在许用范围内，不会出现长期受载后的疲劳断裂问题，销轴配合处预留了润滑脂加注间隙，长期往复动作下也不会出现卡滞、磨损超差的情况。实际应用中，这类组件可以根据不同的冲击载荷量级更换中间的缓冲元件，从橡胶缓冲垫到液压缓冲器都能适配，不需要改动外部的支架结构，通用性较强，在做设备改型或者载荷升级的时候，只需要更换内部缓冲件就能满足新的工况要求，大幅降低了结构改造成本。安装过程中不需要专用工装，只需要通过普通内六角螺栓就能完成上下连接面的固定，销轴的装配采用间隙配合，现场安装时可以根据实际对位情况微调上部板的角度，补偿安装面的加工误差，降低了对安装基础的加工精度要求，适合车间现场的快速装配作业。
