螺杆压紧式V型夹持工装结构

项目分类:3D模型 发布时间:2021-09-07 ID:263732
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构
  • 螺杆压紧式V型夹持工装结构

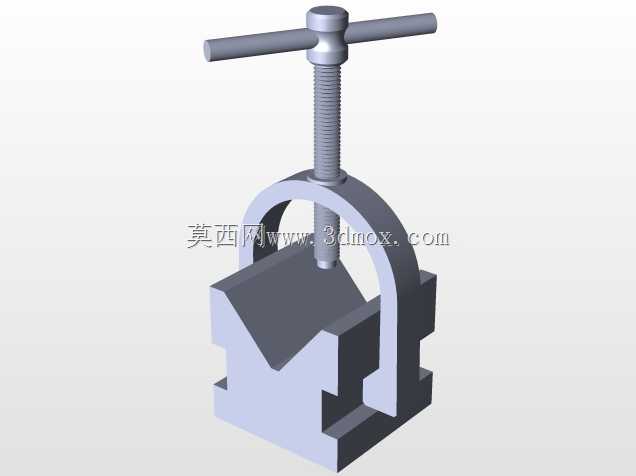

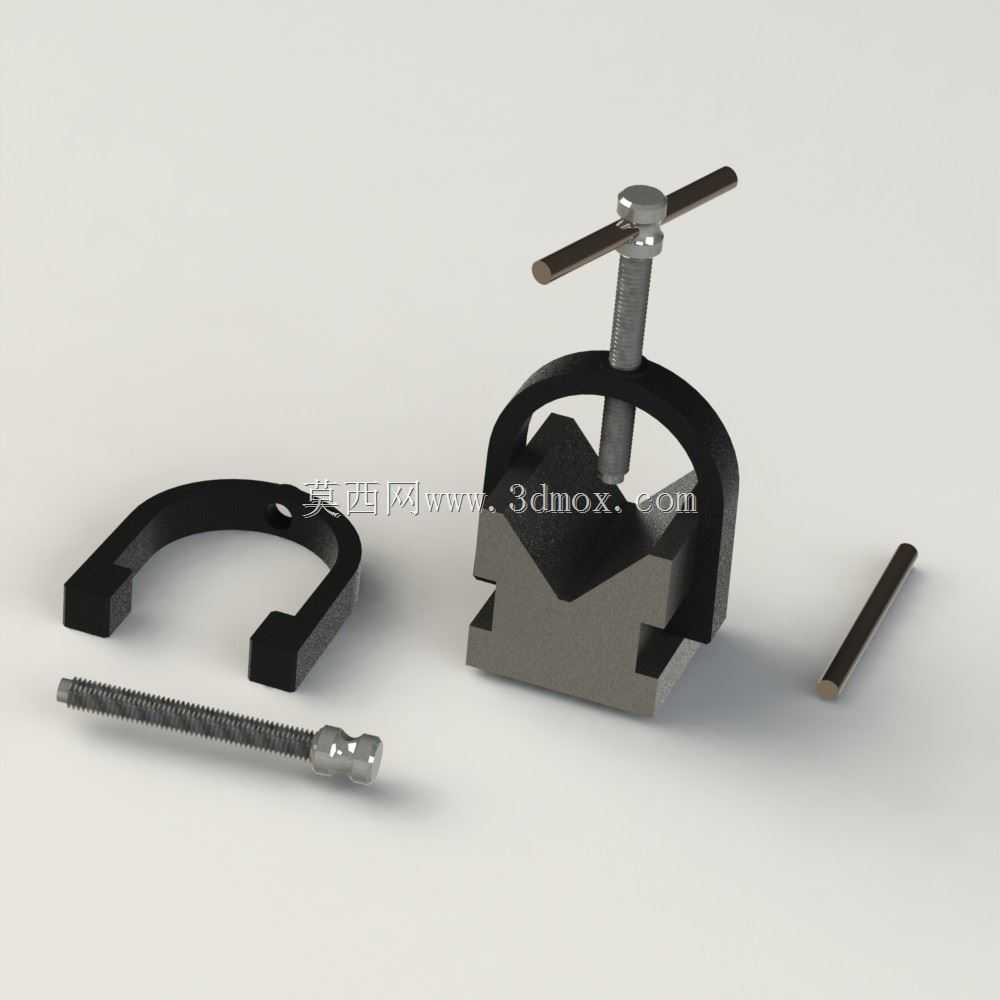

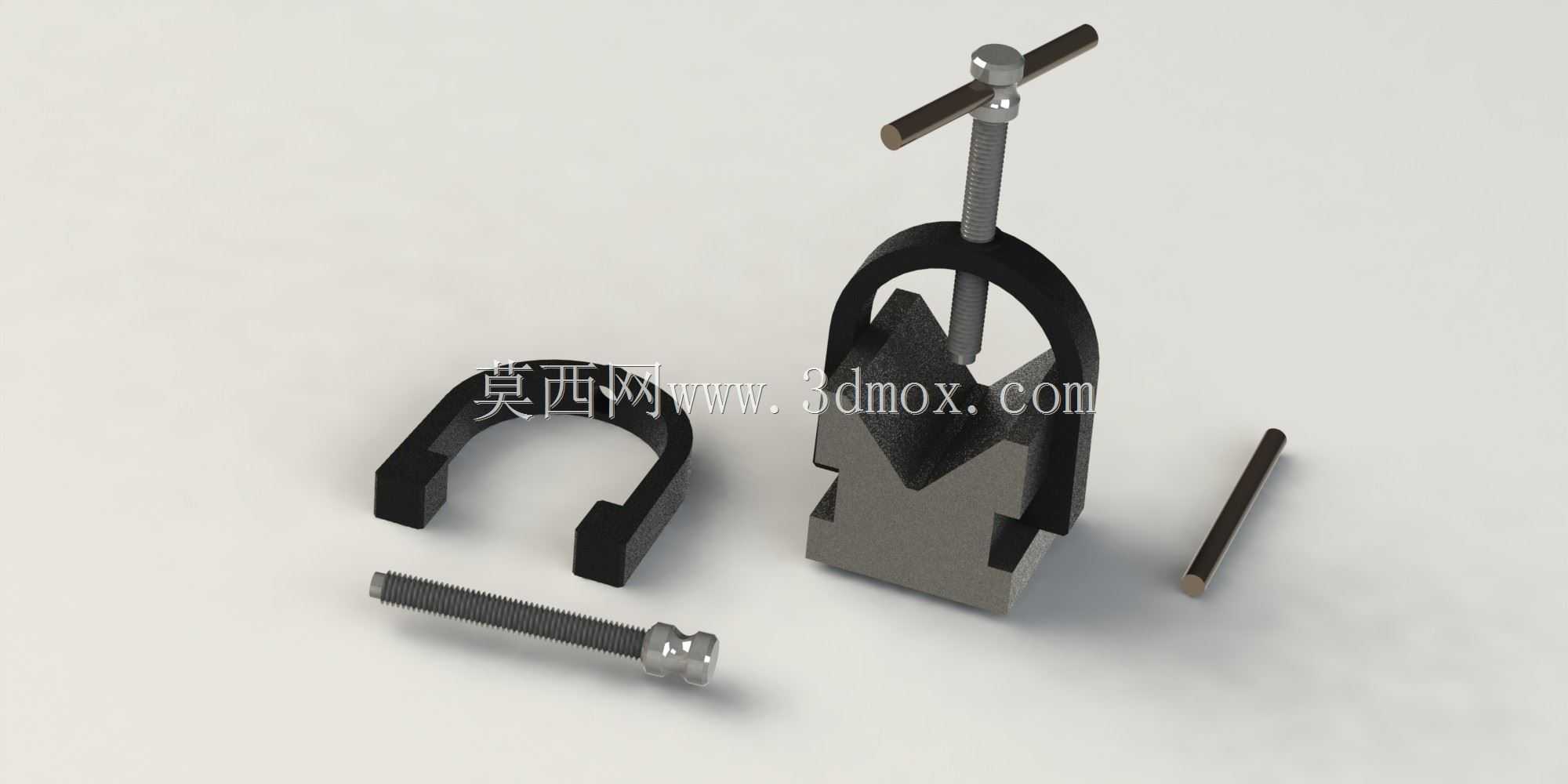

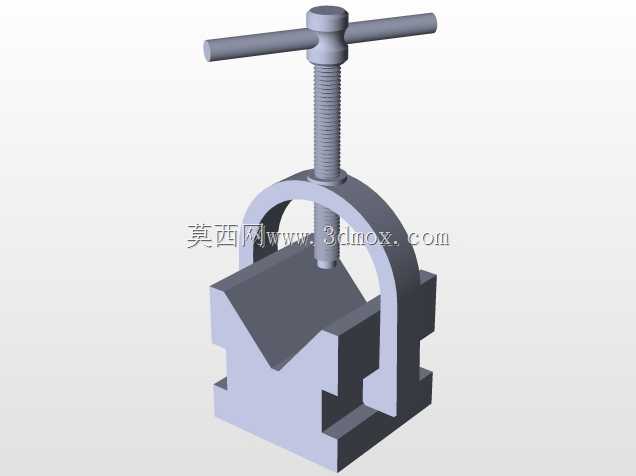

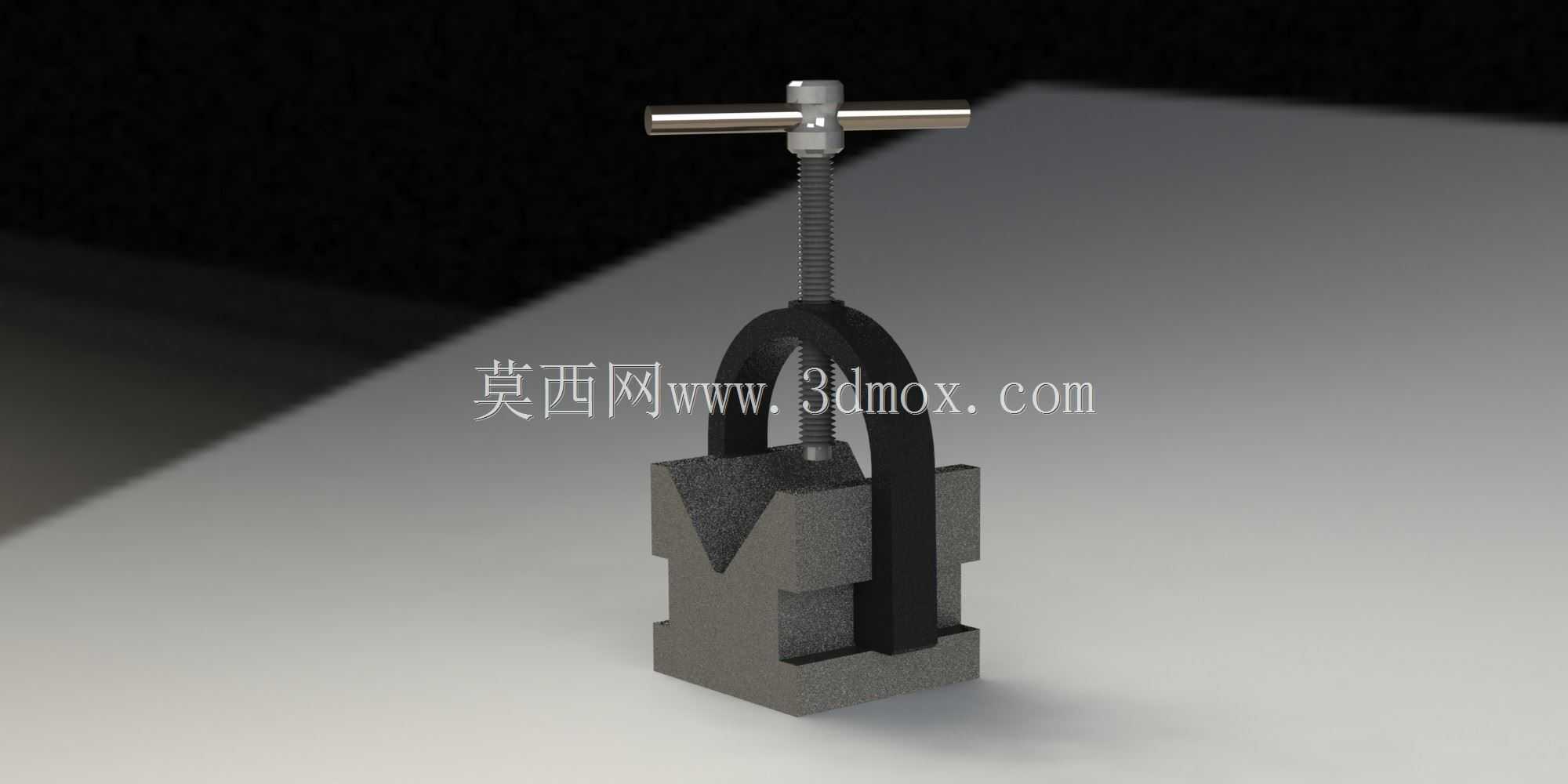

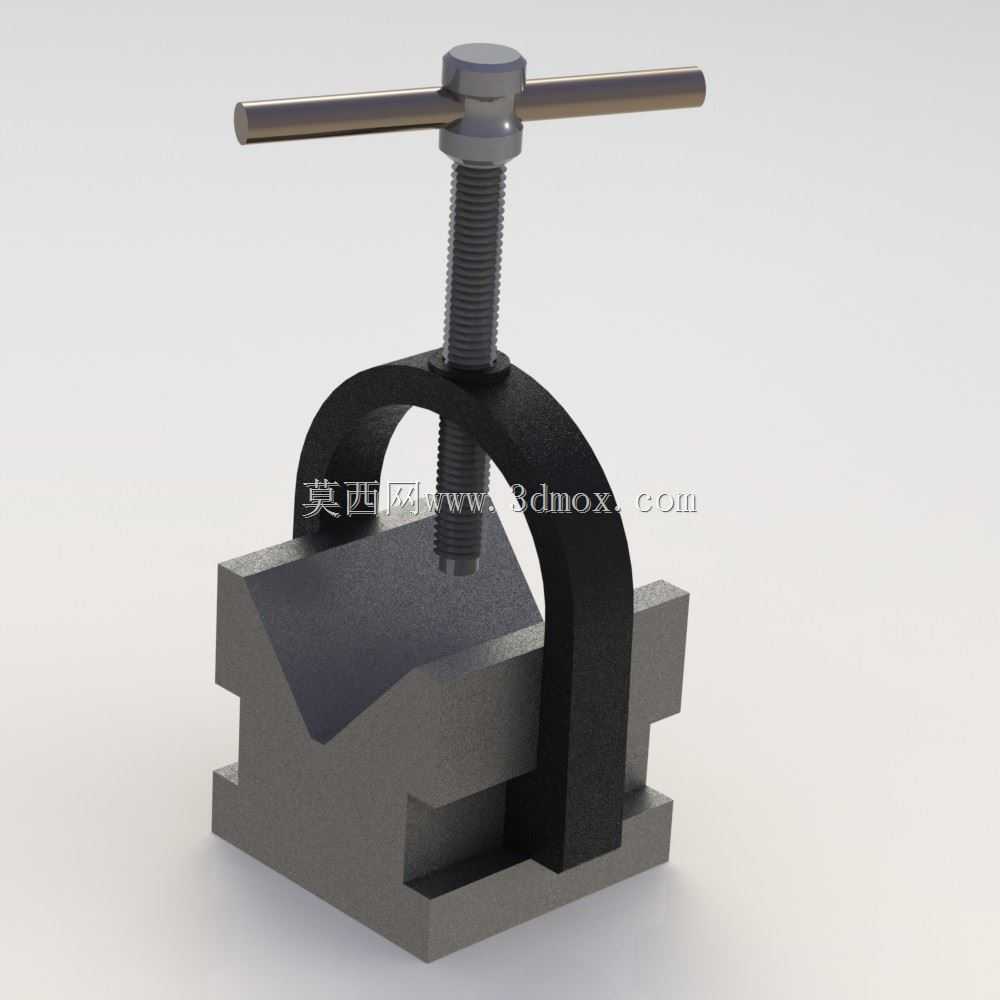

在机加工工序流转、工件划线、小批量零件检测的场景里,这类V型夹持结构是车间工位上出镜率极高的辅助工装,和台虎钳的通用夹持逻辑不同,它的核心定位基准是90度V型槽面,针对轴类、套类回转体零件的装夹找正效率,比通用平口钳高出不少。整套结构的功能逻辑非常直接,底部的V型座承担定位基准功能,拱形的压紧架跨装在V型座两侧的导向槽内,顶部的T型手柄螺杆直接传递压紧力,螺杆底端没有额外压块结构,直接抵靠在被装夹工件的外圆面上,配合V型槽的两个支撑斜面,就能把回转体零件完全限制径向自由度,避免装夹过程中工件转动或者轴向窜动。设计这套结构的时候,首先要确认V型槽的开口角度和槽深匹配范围,常规车间使用的这类工装,V型槽开口角度统一采用90度,这个角度的定位误差最容易控制,适配的工件直径范围也最宽,槽底到V型座底面的高度要统一留够加工余量,避免划线或者钻孔时刀具碰到工装本体。压紧架的拱形弧度不是随意做的造型,内弧的最低点要高于V型槽内最大装夹直径工件的最高点,保证跨装的时候不会和工件发生干涉,两侧的卡脚和V型座侧面的导向槽采用间隙配合,间隙控制在0.05到0.1毫米之间,既保证压紧架可以顺着导向槽上下滑动调整高度,又不会出现横向晃动导致压紧力偏移。顶部的螺杆和压紧架上的螺纹孔采用中等精度配合,T型手柄的长度要匹配日常操作的施力习惯,太长会导致压紧力过大压伤工件表面,太短则会出现锁紧力不足工件松动的问题,常规手拧操作的话,手柄长度控制在螺杆直径的8到10倍就能满足使用需求。安装边界上,V型座的底面是整个工装的安装基准面,平面度要控制在0.02毫米以内,日常使用时可以直接放置在划线平台、机床工作台面上,也可以通过底部的安装孔用螺栓固定在专用工位上,不需要额外做复杂的调平步骤。和带独立压块的V型夹具相比,这套结构的零件数量更少,日常维护只需要定期给螺杆螺纹处加注润滑脂,清理V型槽内的切屑和杂物就能保证装夹精度,不会因为压块丢失或者小零件磨损导致整套工装报废,非常适合实训教学、小型维修车间、单件小批量加工场景使用,装夹小直径光轴、台阶轴、薄壁套筒的时候,只要控制好手拧的压紧力度,不会出现工件夹变形的问题,找正的时候只需要靠紧V型面就能快速确定工件中心,省去了反复打表找正的辅助时间。
