电子设备散热用钣金安装托架结构

该钣金结构件主要应用于台式计算机、工业工控机、嵌入式计算设备的内置硬件安装场景，核心作用是为扩展功能卡、存储模组或散热模组提供稳定的承载定位基础，同时兼顾设备内部的风道导流需求。从实际使用场景来看，这类托架多安装在设备机箱内部的预留卡位上，需要适配机箱内部的标准安装孔位，同时要避让机箱内的主板元件、走线空间与主散热风道，避免对其他硬件的安装造成干涉。

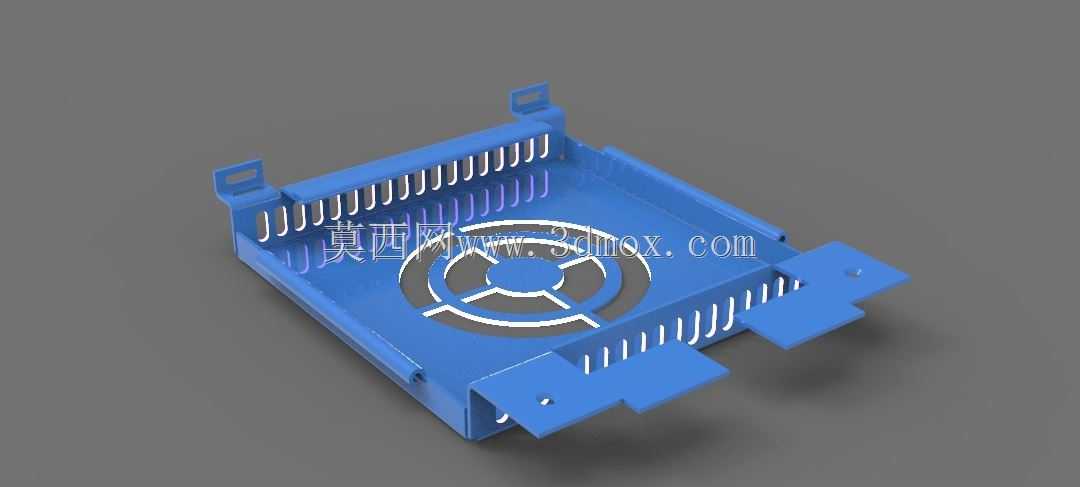

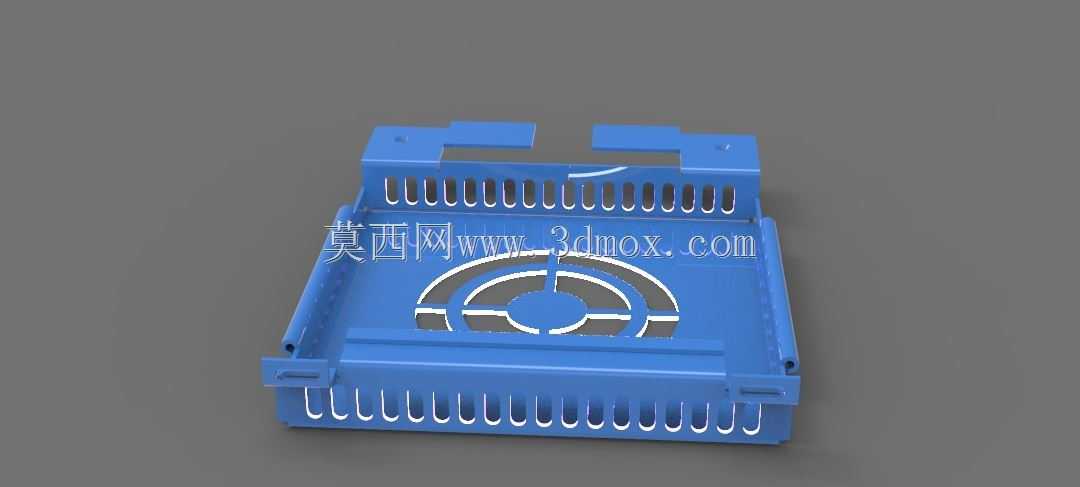

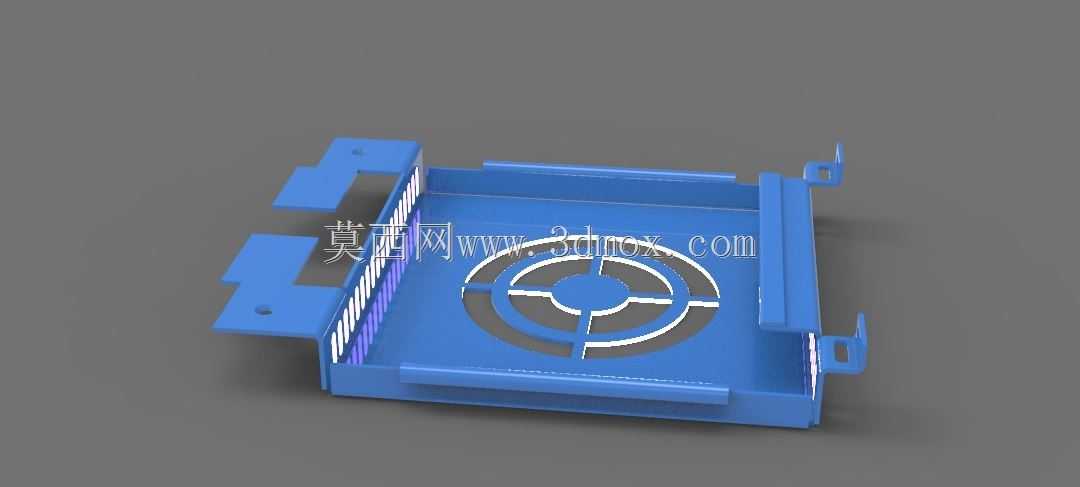

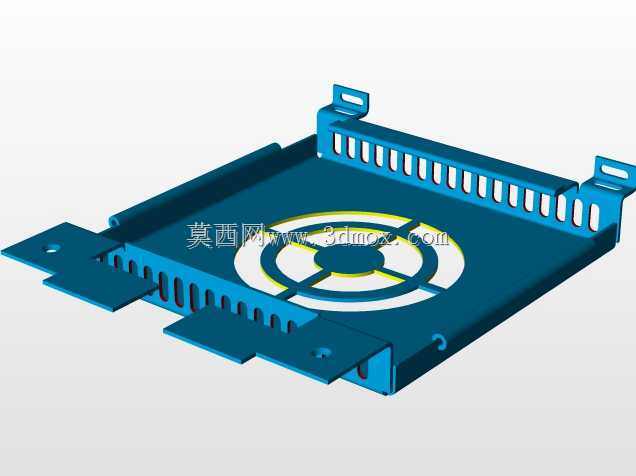

设计过程中优先采用了一体折弯成型的工艺思路，整体以薄金属板材为基材，通过多道折弯工序形成带围边的槽型承载结构，减少了额外拼接零件的数量，既控制了整体重量，也能保证结构的整体刚性，避免安装承重后出现形变。托架底部预留的圆形带辐条镂空区域，是专门对应轴流散热风扇的安装位，辐条结构既可以承托风扇本体，也不会阻挡风扇的进出风通路，配合托架两侧围边上均匀排布的长条形通风槽，能够让气流顺着槽体方向穿过承载区域，带走安装在托架上的硬件工作产生的热量，避免局部热量堆积造成硬件过热降频。

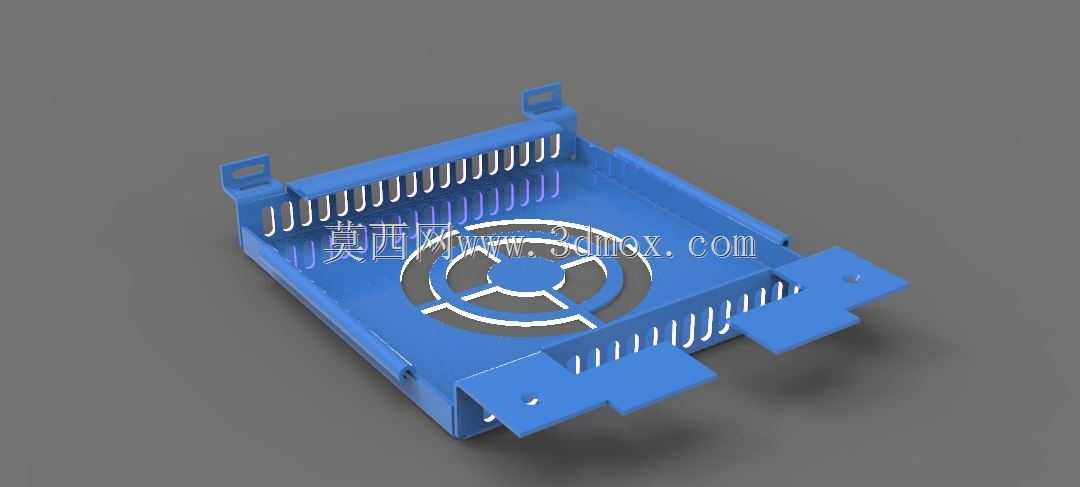

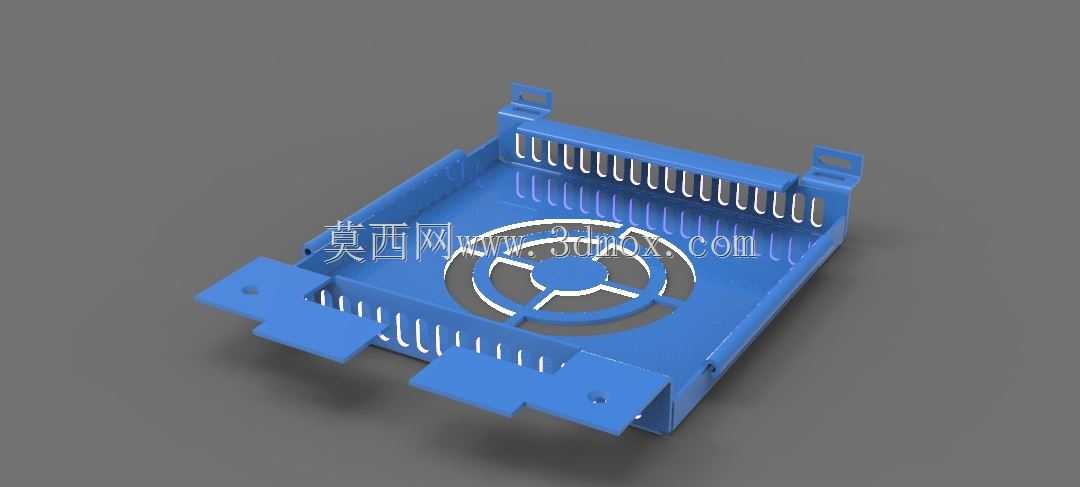

托架向外延伸的三个带孔安装耳，是对应机箱内部的安装柱位设计的，安装耳上的通孔尺寸适配标准机箱固定螺丝的规格，安装时不需要额外制作转接件，直接通过螺丝就能将托架锁紧在机箱预设位置，安装耳的折弯角度经过校准，能够保证托架安装后与机箱底板保持平行，不会出现倾斜导致硬件插接接触不良的问题。托架侧边的卡位凸耳，是用来快速定位待安装硬件的位置，硬件推入后可以通过凸耳初步卡合，再通过侧边的固定点完成锁紧，减少安装时的对位调整时间。

从安装边界来看，该结构整体轮廓方正，围边高度控制在较低范围，不会超出机箱内部的硬件高度限制，所有折弯边缘都做了压边处理，没有裸露的锋利切口，避免安装维护时划伤操作人员或破坏线材绝缘层。通风槽的宽度经过合理设置，既保证了通风面积，也不会因为槽宽过大导致小尺寸零件从槽口掉落，同时槽体的排布方向顺着机箱内部的主流风道方向，能够降低风阻，提升整体散热效率。结构上的所有开孔都避开了应力集中区域，长期使用下不会因为设备运行的振动出现开裂问题，能够满足电子设备长期连续运行的结构强度要求。
