大柜门替换用铰链背面支撑结构

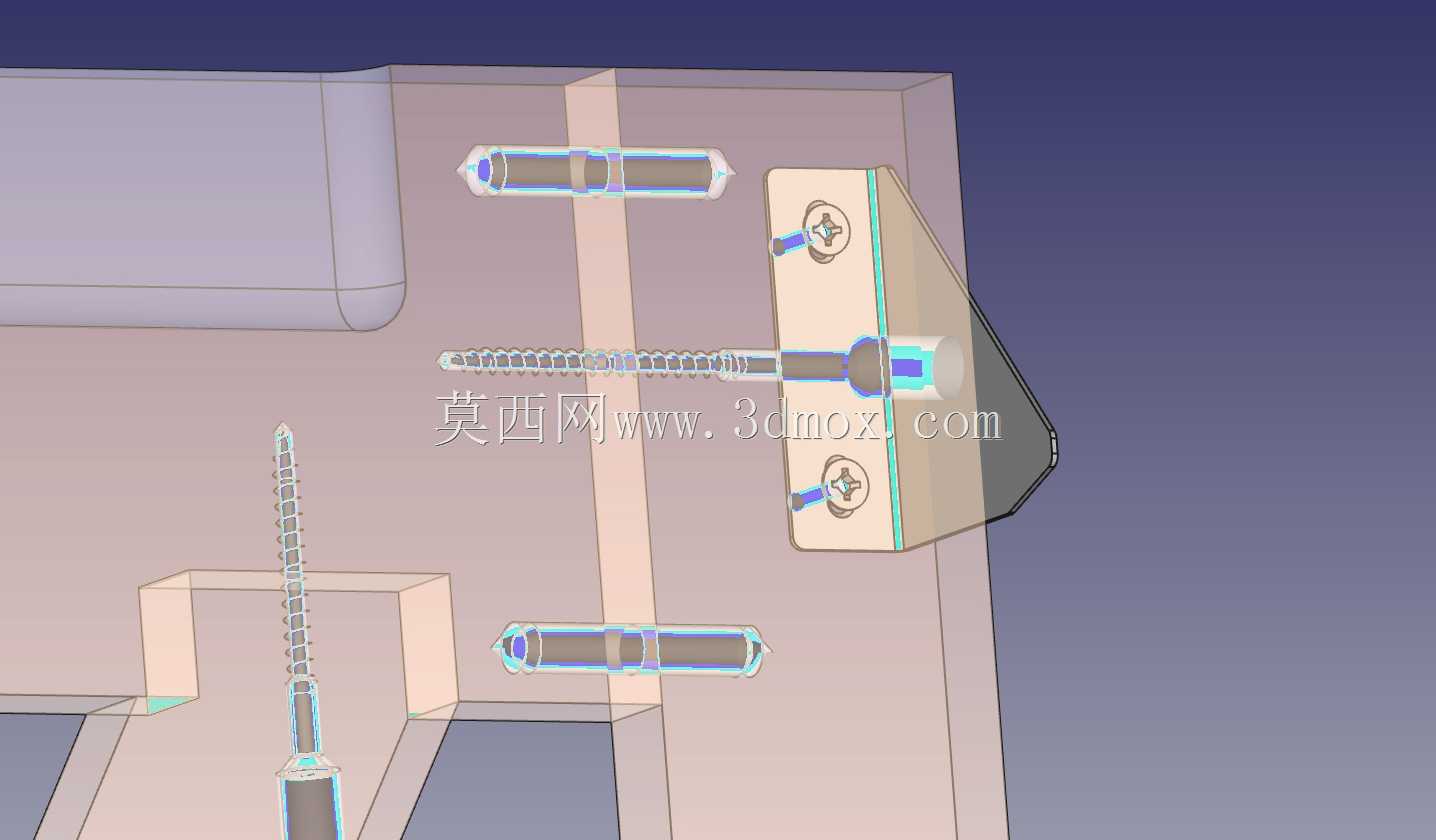

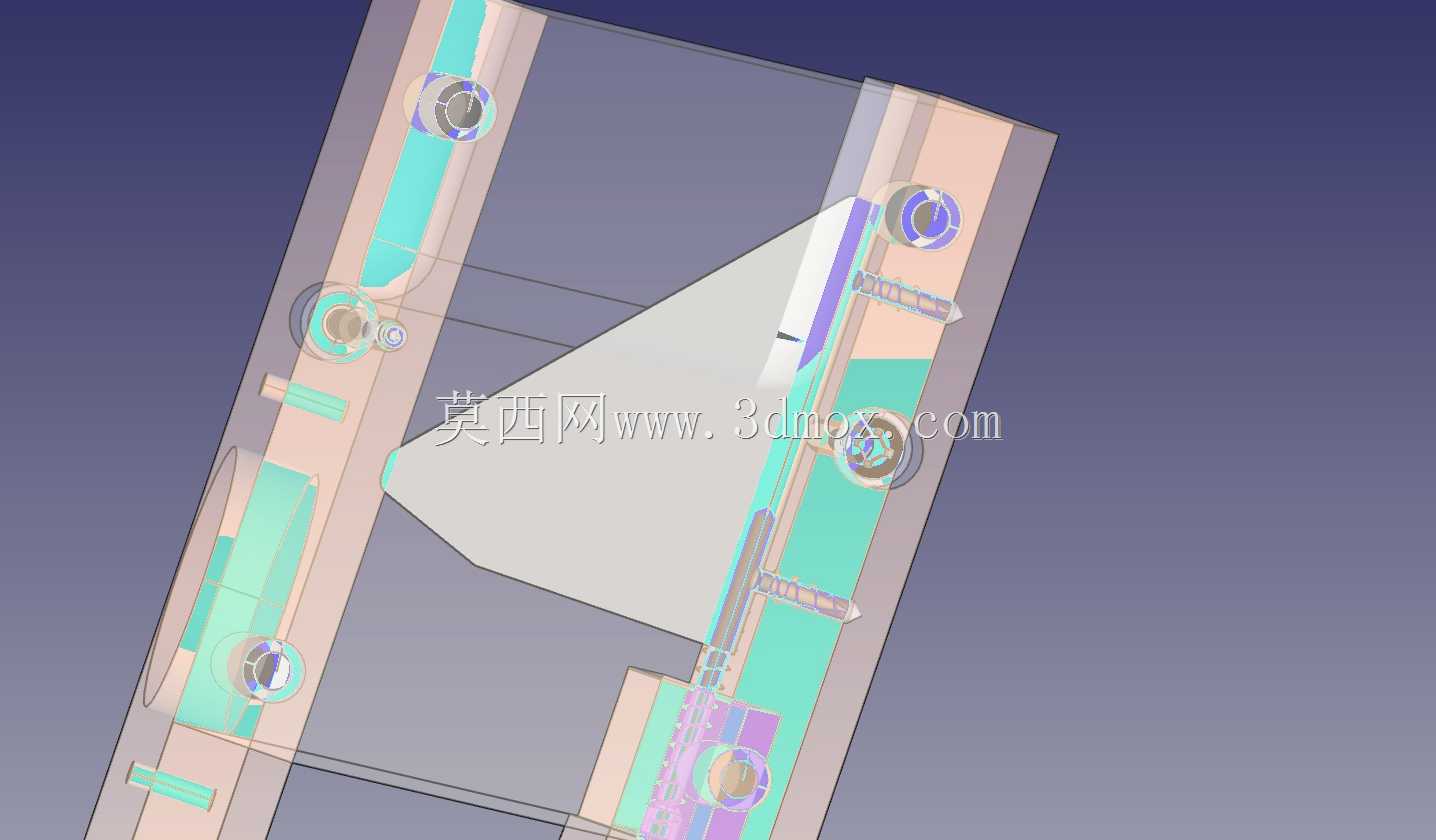

该结构主要应用于家用及商用柜体的柜门改造场景，针对原有双镜像柜门更换为单扇大柜门后，原有铰链承重不足、关门定位不准的问题设计，安装在铰链背面的柜体基材上，作为关门过程中的辅助支撑与定位部件。日常开关柜门时，该支撑件会与配套的铰链插座形成滑动配合，在柜门闭合的最后行程段提供稳定的滑动导向，避免大尺寸柜门因自重产生下坠偏移，保证柜门与柜体边框的贴合度一致，消除关门后柜门上下错位、缝隙不均的问题。结构上采用对称式双侧导向槽设计，两侧预留的安装孔位可适配不同规格的沉头紧固件，安装时可根据柜门的实际重量与铰链安装位置，调整支撑件的前后固定位置，以此改变滑动配合的预紧压力，适配不同厚度、不同重量的实木或复合板材柜门。支撑件的滑动接触面做了等厚的凸台设计，滑动过程中接触面与铰链插座的接触面积保持恒定，不会因长期滑动磨损出现配合间隙变大的问题，中间的楔形让位结构可避开铰链转动时的运动包络，不会干涉铰链原有90度以上的开合角度。设计过程中优先考虑了现有柜体的改造适配性，整体安装边界控制在原有铰链的背面投影范围内，不需要在柜体上额外扩孔或裁切基材，原有双柜门的铰链安装孔位可直接复用，仅需在对应位置固定该支撑件即可完成改造。支撑件的整体厚度与铰链底座厚度保持一致，安装后不会突出柜体安装面，不会与柜门背面的其他五金件产生干涉，滑动行程覆盖柜门闭合最后15毫米的行程段，既能保证关门过程的顺畅导向，又不会在柜门完全打开时与铰链部件产生剐蹭。两侧的导向筋做了0.5度的拔模斜度，既方便加工脱模，也能在安装时提供微量的对中余量，降低现场安装的对位难度，配合标准紧固件即可完成可靠固定，不需要额外定制专用安装配件。
