工业框架用重型槽式铝挤型材结构

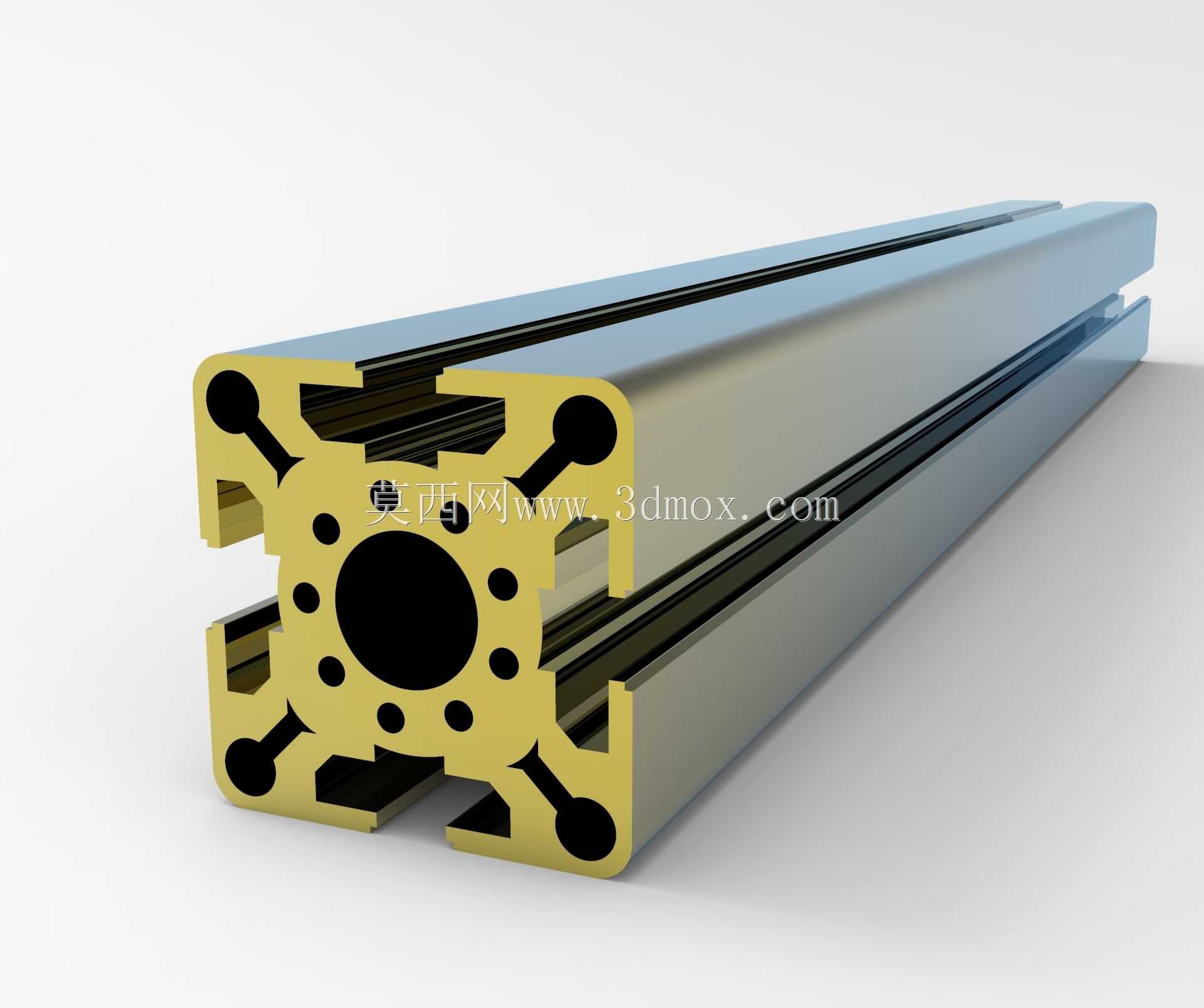

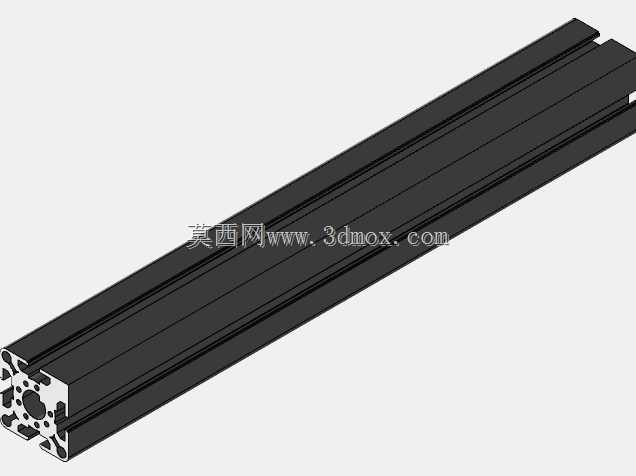

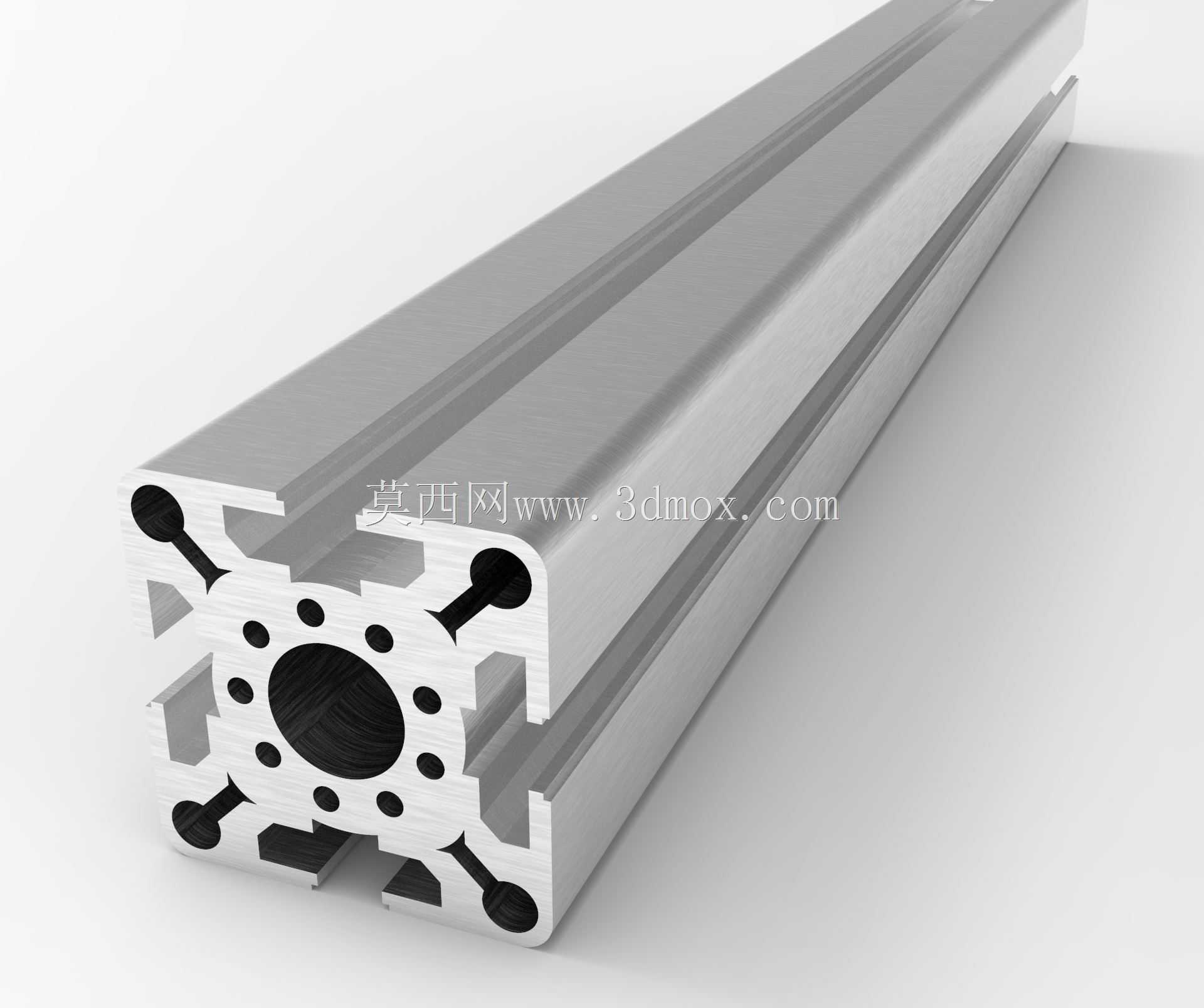

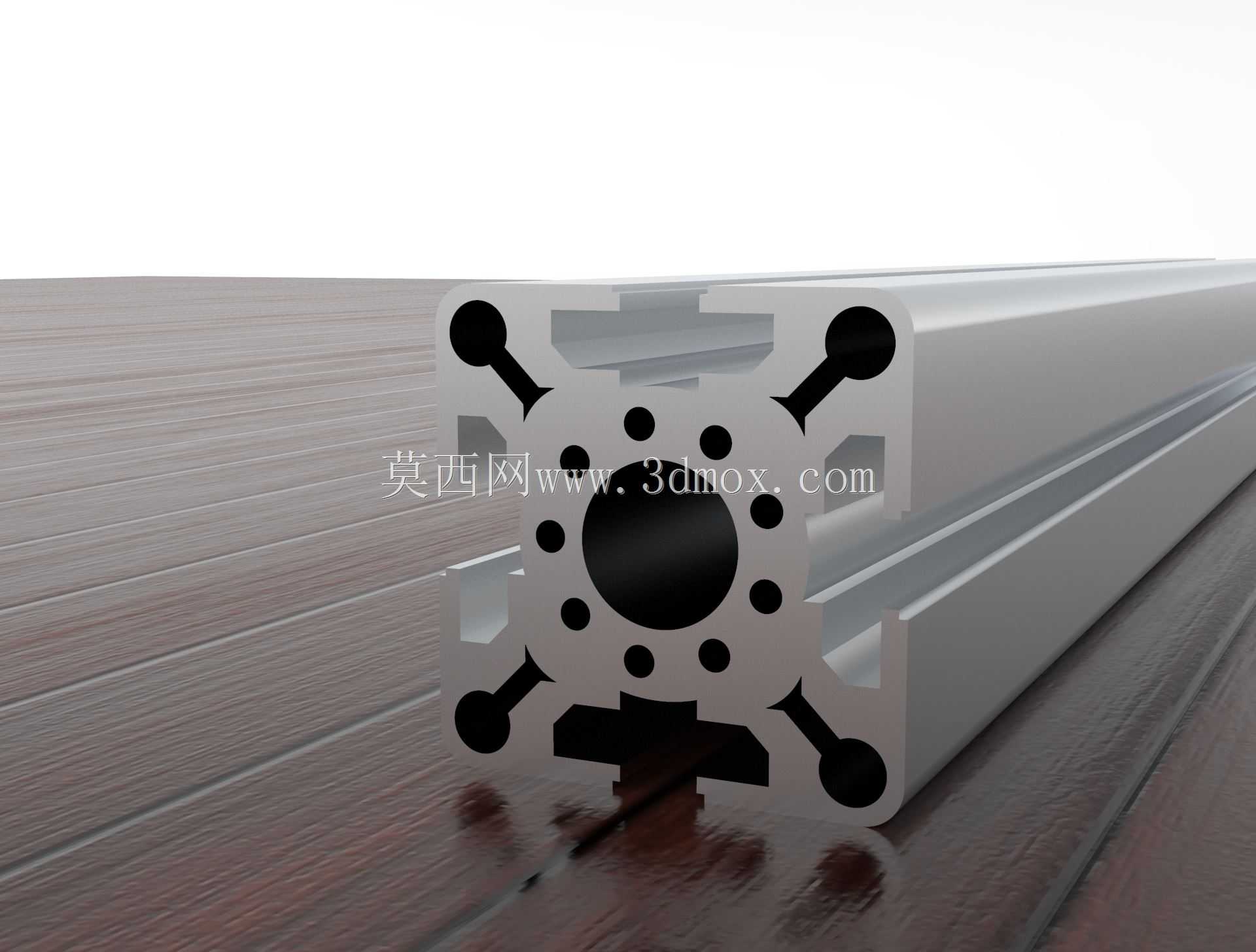

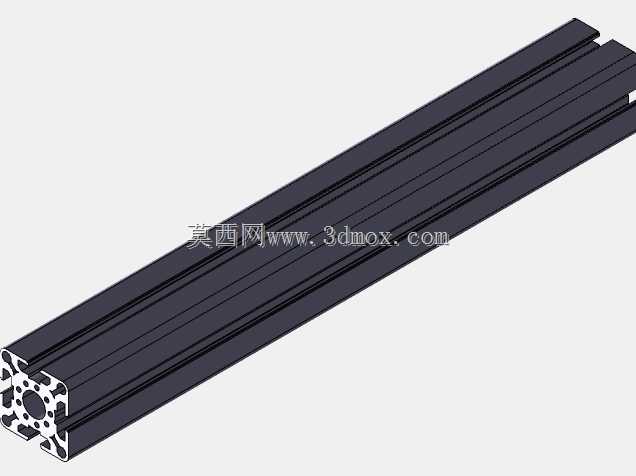

这款重型槽式铝型材是工业机架搭建场景里的核心基础构件，日常在自动化设备主机架、大型输送线侧梁、重载工作台支撑框架、检测设备防护围网骨架的搭建中应用极广，相比传统方管焊接框架，它无需做表面防锈处理，拼接调整灵活度更高，后期改造成本远低于焊接钢结构。从截面结构来看，这款型材采用四面对称开槽设计，每个侧面都预留了标准T型槽道，槽道内部做了圆弧过渡处理，能兼容标准T型螺栓、滑块螺母的快速滑入安装，不需要在型材本体上额外打孔攻丝，现场装配时只需要将紧固件滑入对应槽位，调整到指定安装位置后锁紧即可，大幅缩短现场装配的工时。型材中心设计了大尺寸中空通孔，一方面可以有效降低型材自身重量，提升单位重量的截面抗弯模量，另一方面中空腔体可以走设备的气管、电缆、传感器信号线，避免线路外露造成的剐蹭、积尘问题，让设备整体布线更规整。四个角位做了加强筋结构设计，筋位连接了中心腔体与外槽壁，能提升型材整体的抗扭、抗弯性能，在承受偏载、冲击载荷时不容易出现截面变形，槽道周边的壁厚做了加厚处理，长期反复拆装紧固件也不会出现槽口滑牙、变形的问题，适合需要频繁调整工位的柔性生产线框架使用。截面端面上预留的多个小圆孔是端面板、脚轮、脚杯的安装定位孔，安装时可以直接配合端盖连接紧固件，不需要额外做端面加工，上下平行的槽道可以直接嵌装有机玻璃、钣金门板、光栅安装条，不需要额外加装辅助连接件。从安装边界来看，这款型材的外轮廓尺寸适配同系列的角码、连接板、活动铰链等标准配件，拼接成框架时，相邻型材的连接端面不需要做特殊铣削加工，直接用标准角码锁紧就能保证拼接垂直度，型材的槽口宽度适配常用的工业铝型材紧固件，和同规格的欧标、国标槽系配件都能兼容，不需要单独定制特殊连接件。在做设备框架选型时，这款型材适合单根支撑长度在1.5米到3米之间的重载机架场景，搭配同系列的横向连接型材，可以搭建出承载能力强、结构稳定性好的设备主体框架，表面阳极氧化层的硬度足够，日常车间使用场景下不容易被剐蹭掉层，长期使用也不会出现锈蚀掉屑的问题，符合电子制造、食品包装、汽车零部件装配等车间的洁净度使用要求。型材端部的密封端盖可以直接卡入端面，避免中空腔体内部进入灰尘、切削液，延长型材的整体使用寿命，槽道内可以嵌入密封条、防撞胶条，在做防护围栏使用时能降低门板关闭的碰撞噪音，也能避免框架边缘划伤操作人员。
