小型螺旋式手动顶升支撑工装结构

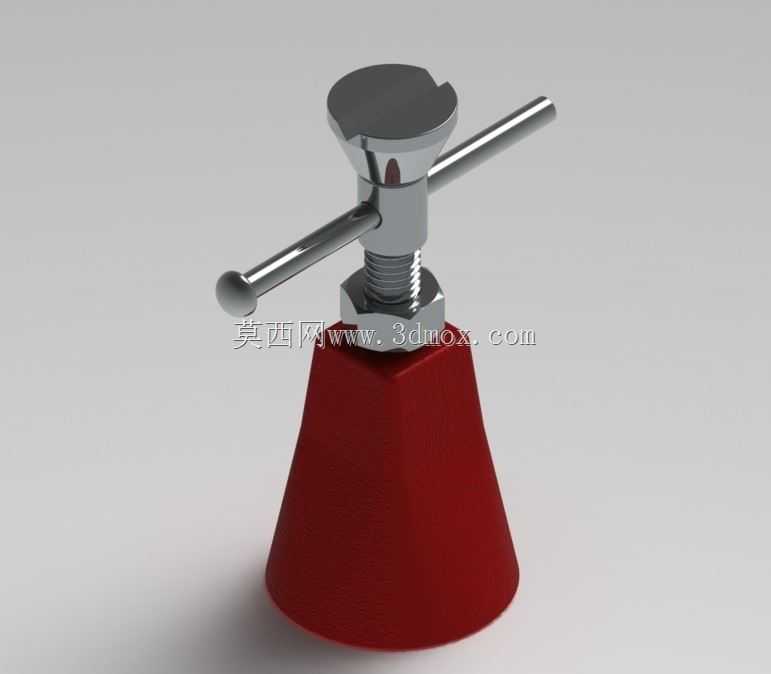

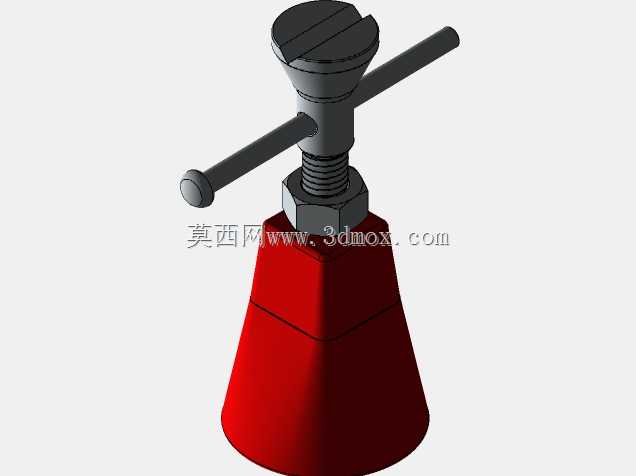

这类小型螺旋顶升结构，在机加工车间的工装调试、零部件装配环节应用极广，不同于大吨位液压千斤顶的重载举升场景，它的核心作用是提供毫米级精度的微调支撑，解决装配、检测过程中工件的水平校准、局部顶持需求。从结构设计来看，整体采用倒置锥台形的铸铁底座，下大上小的锥面结构可以在不占用过多工作台接触面积的前提下，大幅提升放置稳定性，避免顶持受力时出现侧滑倾覆，底座上端集成一体式六角螺母结构，与顶升螺杆形成梯形螺纹传动副，梯形螺纹的自锁特性可以保证顶持到位后不会因负载出现自行回落，无需额外增加锁止结构，简化了整体零件数量。顶部的支撑头采用开槽圆盘结构，既可以平面接触工件底面提供稳定支撑，端部的开槽也可以适配带凸棱、定位销的工件底面，避免支撑时打滑，穿装在螺杆上部的T型转动杆是手动施力的部件，杆身采用光滑圆柱结构，转动时可以通过双手握持施力，不需要额外配套扳手，在狭窄的工装间隙内也能完成操作。实际使用中，这类结构常布置在工装夹具的辅助支撑位，当工件完成主定位装夹后，通过转动杆旋动螺杆，让顶部支撑头贴合工件悬空部位的底面，抵消加工过程中刀具切削带来的振动，避免薄壁工件出现让刀变形；在设备检修场景中，也可以用来临时顶持小型零部件，完成间隙调整、垫片更换等作业。设计过程中需要重点控制螺杆的行程与底座高度的匹配关系，螺杆完全收回时整体高度要适配工装台的常用避让空间，完全伸出时要保证螺杆与螺母的啮合长度不小于螺杆直径的1.5倍，避免螺纹受力过大出现滑牙；T型杆的穿装孔位于螺杆上部的光轴段，不会破坏螺纹的传动连续性，同时T型杆的长度要控制在合理范围，既保证手动转动时的力矩足够，又不会因为过长导致转动时与周边工装、工件发生干涉。底座的底面需要做平面度处理，保证与工作台面接触时无翘曲，支撑头的顶面做淬火处理提升耐磨性能，长期反复顶持工件也不会出现凹陷变形，整体结构没有易损的密封件、液压元件，纯机械传动的结构可以在多粉尘、有切削液的车间环境下长期使用，日常维护仅需要定期在螺纹副处涂抹润滑脂，降低转动阻力减少螺纹磨损即可。
