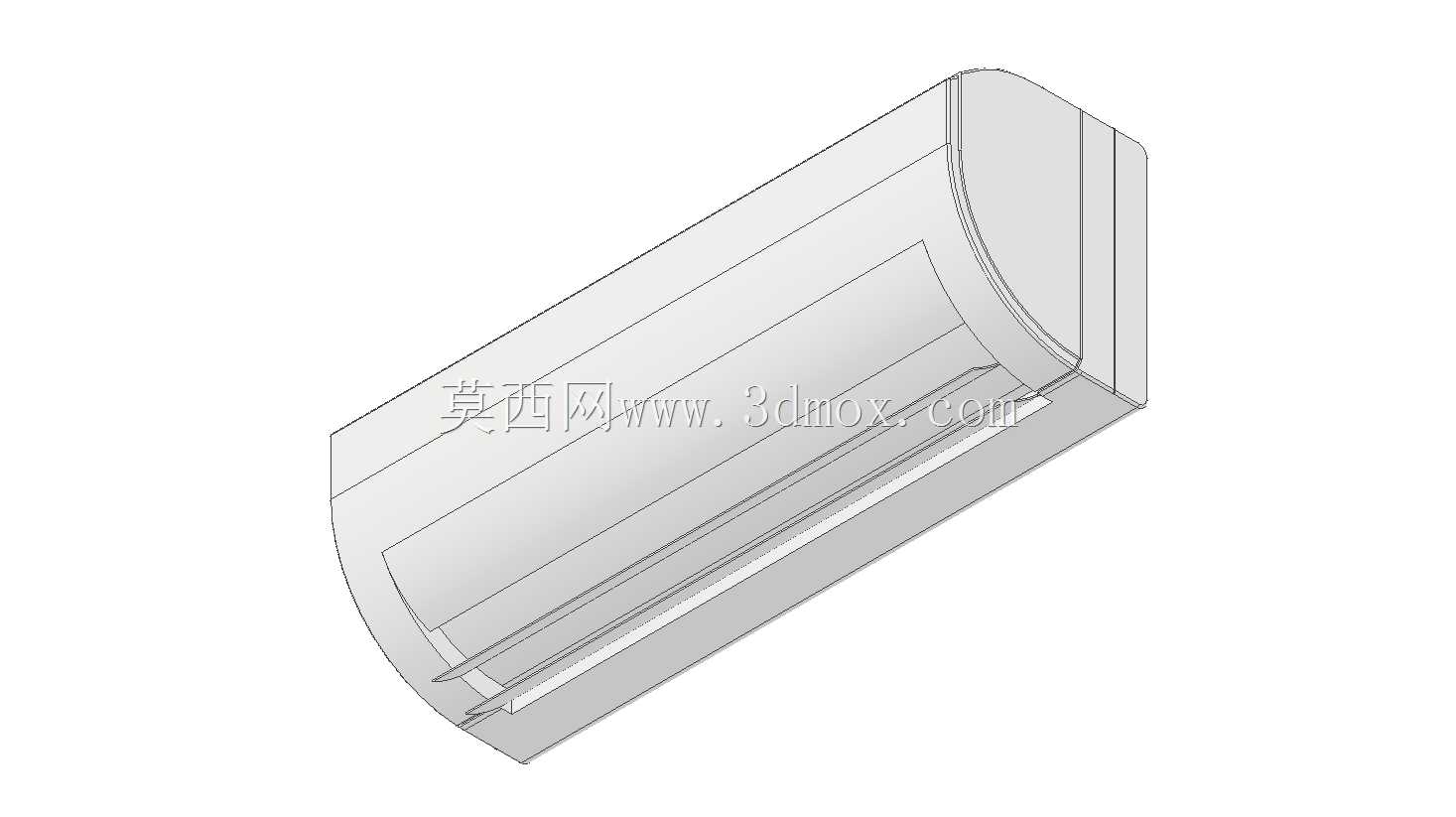

壁挂式分体空调室内机壳体结构设计

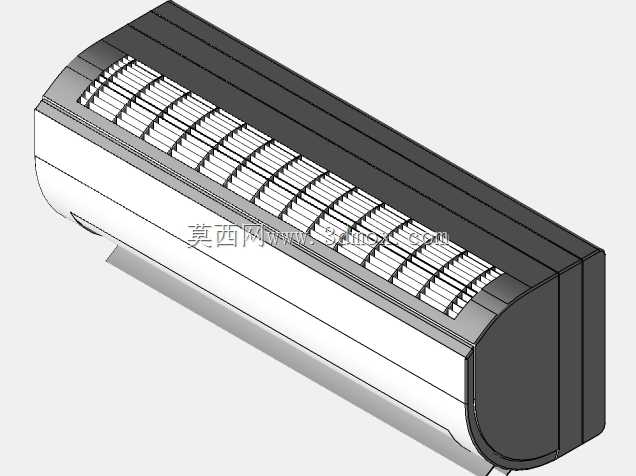

本次呈现的壁挂式空调室内机壳体结构，是家用及小型商用分体式空调室内侧的核心承载与导流部件，日常应用场景覆盖住宅卧室、办公室隔间、小型商铺等需要局部温度调节的壁挂安装场景，安装位置通常选定在靠近室内侧墙体上方、避开直射热源与人员直吹的区域，安装时需预留足够的进出风间隙，避免遮挡风道造成换热效率下降。从功能特性来看，该壳体承担多重作用：首先是作为内部贯流风轮、蒸发器盘管、电控组件、接水盘的安装承载基体，所有内部元器件的安装定位柱、卡扣、螺丝柱都集成在壳体对应的内壁结构上，装配时可通过定位结构快速对齐部件位置，减少装配对位误差；其次是风道导流功能，壳体的弧形内壁与进出风格栅结构共同构成完整的送风风道，配合内部风轮将经过蒸发器换热的气流平稳导向室内，弧形过渡的内壁设计可减少气流在壳体内的湍流损耗，降低送风过程中的风噪，同时避免气流直吹壁面产生凝露滴落的问题；此外壳体还承担外观防护与防尘作用，闭合后的壳体可阻挡日常灰尘进入内部换热组件，同时光滑的外表面适配常规室内装修风格，不会产生突兀的视觉感受。设计思路上，该壳体采用上下分壳的结构形式，前壳与后壳通过周边卡扣与少量螺丝实现紧固，既满足日常装配的效率要求，也方便后期售后维护时的拆卸操作；壳体的边角全部采用大圆弧过渡设计，一方面是塑料注塑成型时的工艺需求，减少应力集中导致的壳体变形开裂，另一方面也避免安装与使用过程中尖锐边角磕碰人员；进风区域的格栅结构做了等距条状设计，在保证进风通流面积的前提下，可阻挡大体积杂物进入设备内部，同时格栅的倾斜角度可避免外部视线直接看到内部的蒸发器组件，兼顾外观整洁性。从安装边界与尺寸逻辑来看，该壳体的背部预留了与壁挂挂板匹配的挂接卡槽，卡槽位置经过重心配平计算，挂装后壳体整体保持水平状态，不会出现前倾下坠的问题；壳体整体厚度控制在适配常规墙体安装的范围内，不会过度占用室内空间，底部的出风边缘与墙体保持足够的间隙，保证送风气流可沿预设角度扩散到室内空间；壳体的接水盘集成在下壳内侧，边缘做了加高挡边设计，可承接制冷模式下蒸发器产生的冷凝水，并通过预设的排水口将冷凝水导向室外排水管，避免凝露渗漏到室内墙面。结构细节上，壳体内部的螺丝柱都做了加强筋连接设计，可承受多次拆装的扭矩而不出现柱体断裂，卡扣的配合间隙控制在塑料件成型公差允许的范围内，装配后上下壳之间不会出现明显的拼缝错位，长期使用也不会因温度变化产生形变异响。
