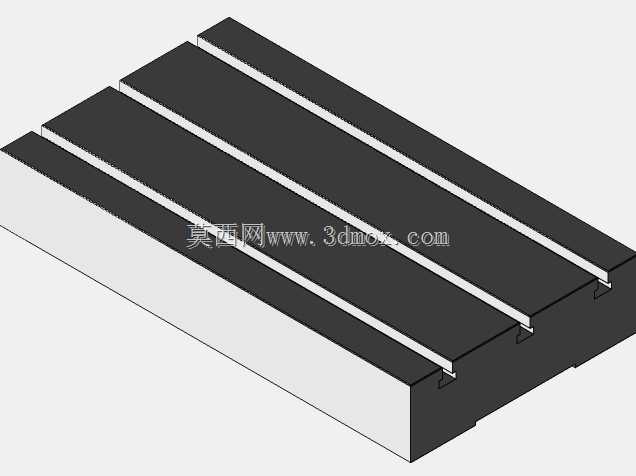

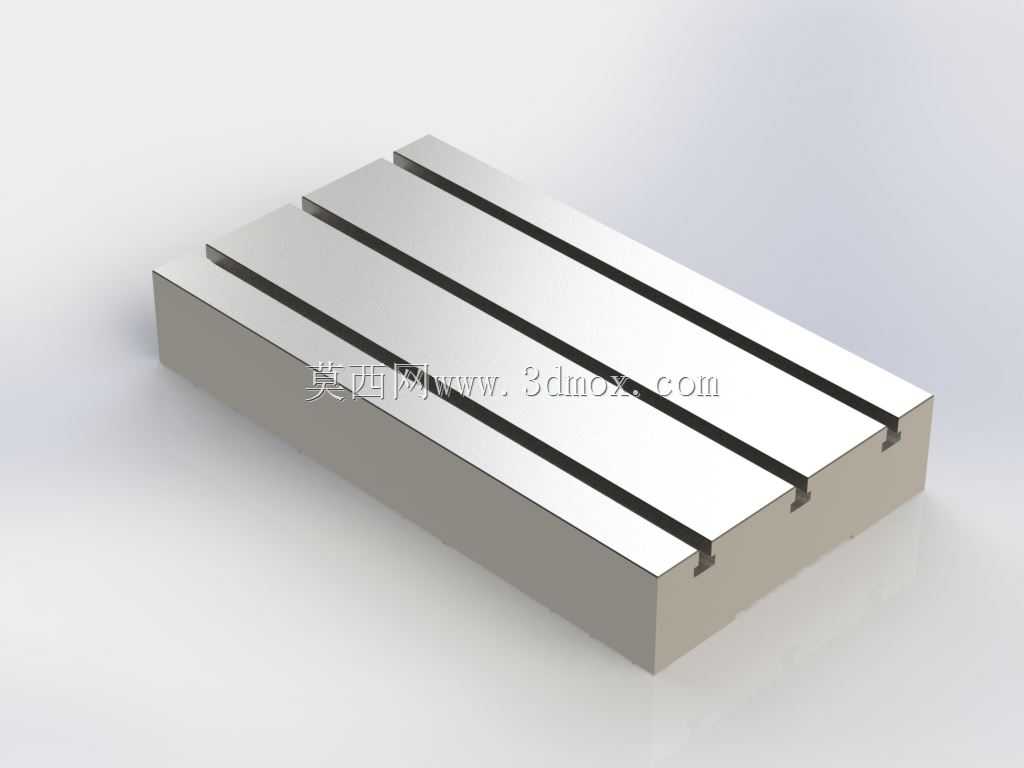

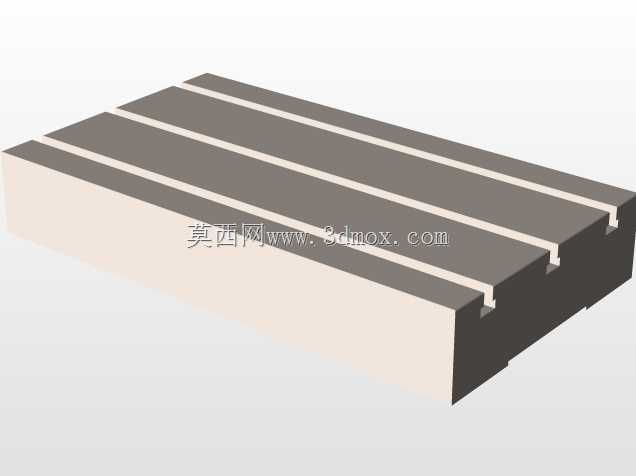

哈斯VF-2数控加工用T型槽工作台结构

在立式数控铣削加工场景中，工作台作为直接承载工件、夹具的核心基准部件，其结构精度、槽型布局直接决定了批量加工的重复定位精度与装夹效率，这款适配哈斯VF-2机型的工作台，完全遵循原厂设备的安装接口尺寸设计，可直接替换原有磨损工作台，或作为CAM仿真环节的基准工装模型使用。从结构设计逻辑来看，工作台主体采用高牌号灰铸铁材质的建模参数设定，台面平行度、平面度公差均按照精密级机床附件的要求设置，三条平行布置的T型槽沿工作台长度方向贯通，槽口宽度、槽底退让空间、槽间距均匹配标准机床压板、T型螺栓的装夹尺寸，可兼容通用组合夹具、精密平口钳、专用工装的快速装夹，无需额外加工适配槽位。在实际加工应用中，该工作台的T型槽结构可实现工件沿行程方向的任意位置装夹固定，针对不同尺寸的板类、箱体类、异形结构件，都能通过搭配不同长度的T型螺栓、压板组件实现稳定压紧，避免加工过程中因切削力冲击导致的工件位移。设计阶段充分考虑了安装边界的匹配性，工作台底部的定位键槽、安装螺栓孔位完全对应哈斯VF-2机床鞍座的连接接口，安装时无需对机床原有结构做任何改造，可直接完成定位锁紧，保证工作台与机床X、Y轴运动方向的平行度误差控制在允许范围内。针对CAM仿真应用场景，该模型还原了工作台的所有关键结构特征，包括T型槽的倒角、台面边缘的工艺圆角、底部的安装避让结构，在进行加工路径仿真时，可真实模拟刀具与工作台、夹具的空间位置关系，提前预判加工过程中可能出现的撞刀、干涉问题，减少现场试切的材料浪费与调试时间。台面的有效装夹区域完全覆盖哈斯VF-2机床的标准加工行程，可满足该机型最大加工尺寸范围内的工件装夹需求，槽体的深度设计兼顾了装夹刚性与螺栓的锁紧行程，既保证T型螺栓有足够的卡接深度承受大切削量的铣削力，又不会因槽深过大降低工作台主体的结构刚性，避免重载装夹下出现台面变形影响加工精度。
