高精度对中式机用精密夹持工装

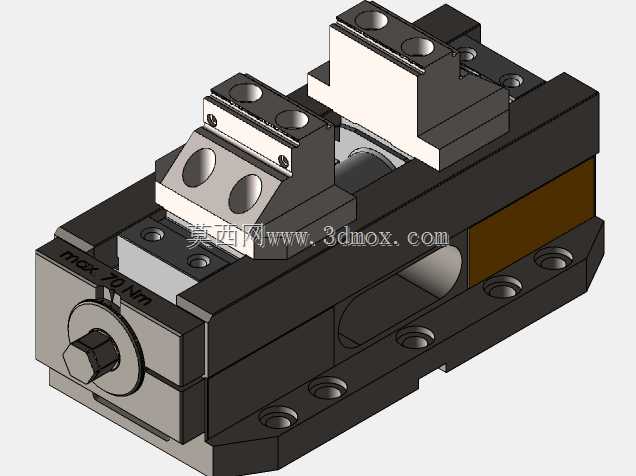

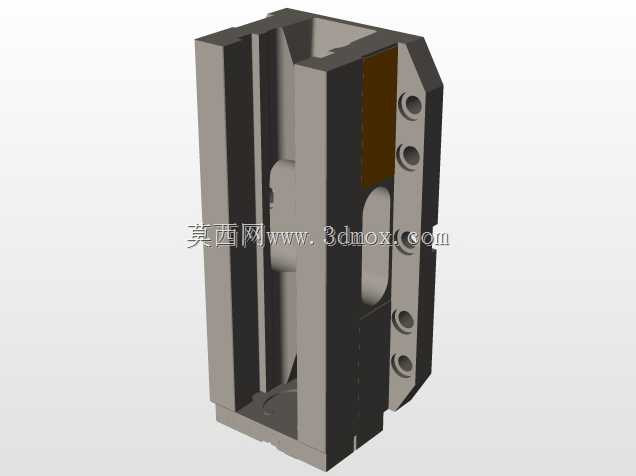

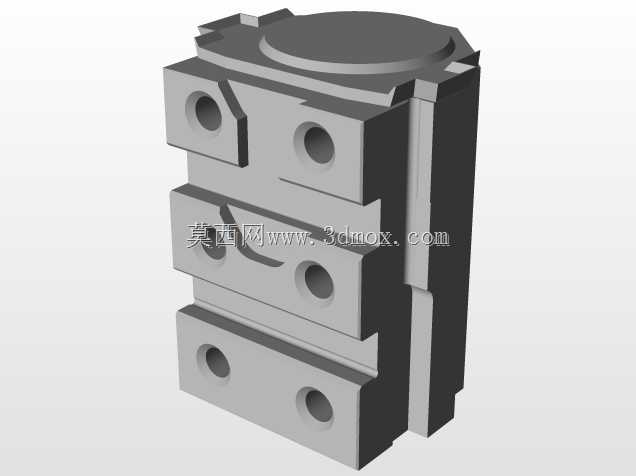

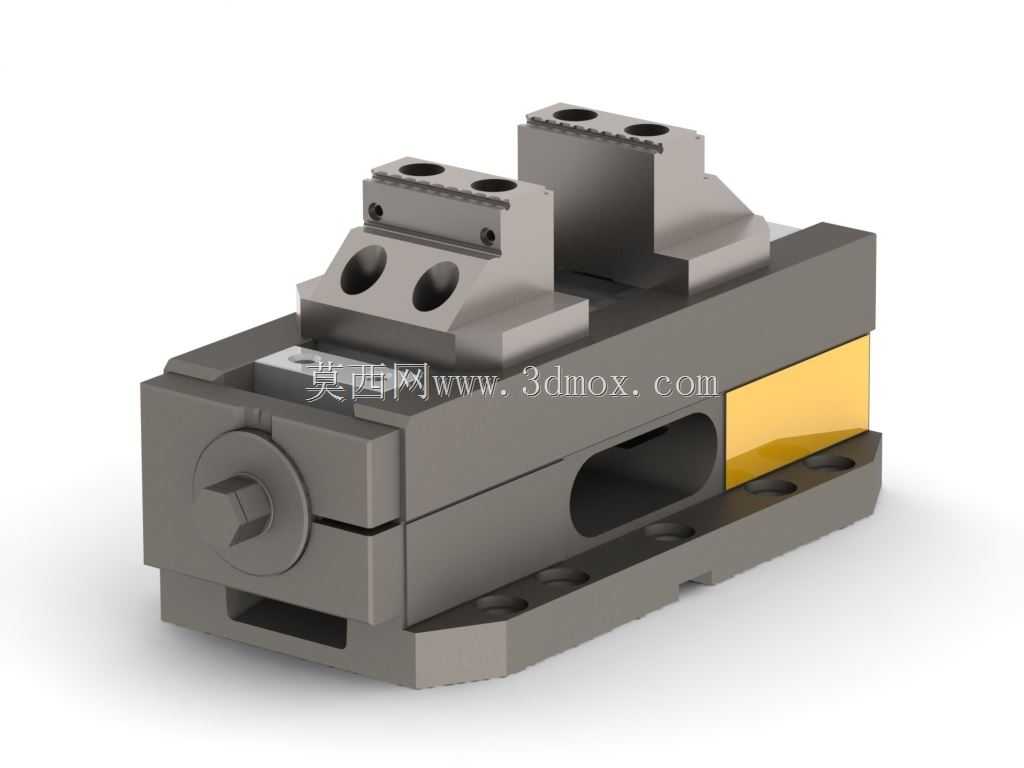

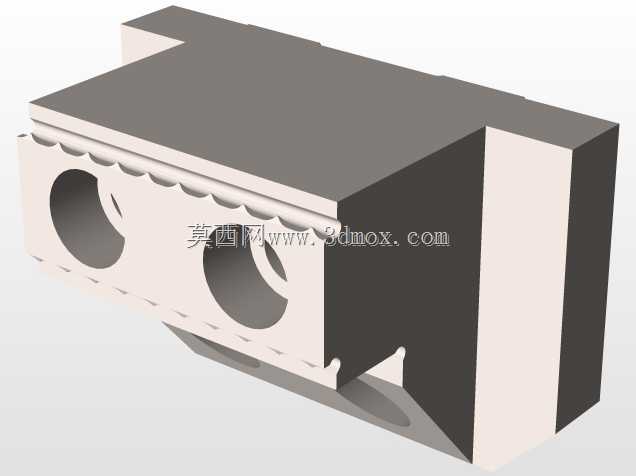

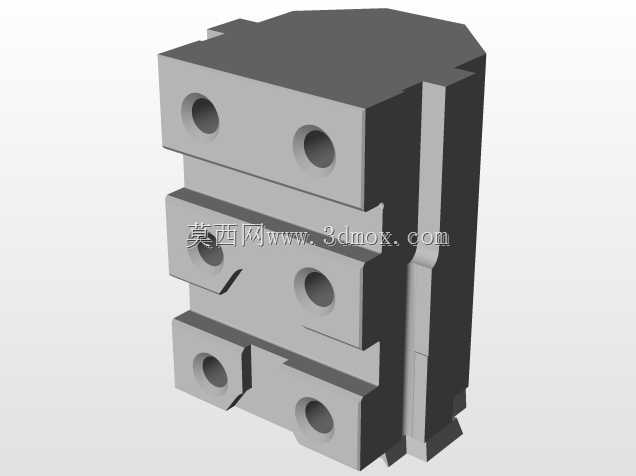

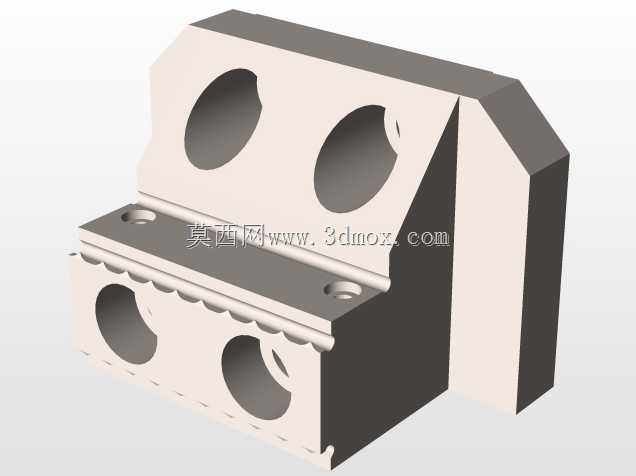

这款对中式精密夹持工装，是面向数控加工场景打造的核心定位夹紧部件，主要应用在立式加工中心、数控铣床、磨床等设备的加工工位上，承担工件装夹定位的核心作用，能够满足批量零件加工、精密单件加工过程中对装夹精度、夹持稳定性的严苛要求，尤其适配需要双侧同步对中夹紧的异形件、规则块类零件的加工场景，可有效避免单侧夹紧带来的工件偏移、定位基准错位问题。从功能特性来看，该工装采用双侧钳口同步进给的对中结构设计，夹紧过程中两侧活动钳口会以工装中心为基准同步向中间收拢，能够自动将工件定位在工装的中心位置，无需人工反复找正工件中心，大幅缩短装夹找正的辅助时间，尤其适合需要以工件中心为加工基准的工序场景。钳口部位设计有可更换的装夹卡口，能够根据不同工件的外形、夹持需求更换对应结构的钳口配件，既可以装夹规则的方形、矩形毛坯，也可以通过定制钳口适配异形轮廓工件的夹持需求，工装本体的夹紧驱动端采用内六角操作接口，可配合扭矩扳手实现夹紧力的精准控制，避免夹紧力过大造成工件变形，或是夹紧力不足导致加工过程中工件窜动。从设计思路层面，这款工装在结构设计上充分考虑了加工场景的实际使用需求，本体采用一体化高强度基体结构，底部设计有标准的机床工作台安装定位槽，能够直接适配加工工作台的T型槽安装固定，无需额外制作过渡连接基板；基体侧面设计有行程限位结构，能够限制钳口的最大开合行程，避免过度操作导致内部传动结构脱开，同时在钳口滑动配合面做了耐磨处理，长期反复开合使用也能保持稳定的配合精度，减少磨损带来的装夹间隙。在外形尺寸与安装边界上，该工装整体采用紧凑的长方体布局，钳口最大开合宽度适配125mm规格范围内的工件装夹，基体底部的安装孔位按照通用加工中心工作台的槽距标准设计，安装时只需将工装放置在工作台对应位置，通过T型螺栓穿过基体底部的安装沉孔即可完成固定，安装后工装整体高度控制在合理范围内，不会过多占用机床的Z轴加工行程，能够给刀具留出充足的加工运动空间；工装侧面预留的辅助定位基准面，还可以配合机床的行程挡块实现工装在工作台上的快速定位，进一步缩短工装换装的准备时间。在实际加工应用中，这款对中夹持工装既可以单台使用完成小型零件的装夹，也可以多台并排布置在工作台上，实现多工位同时装夹加工，大幅提升批量零件的加工效率，稳定的对中精度也能有效保障同批次零件的加工一致性，减少装夹误差带来的尺寸超差问题。
