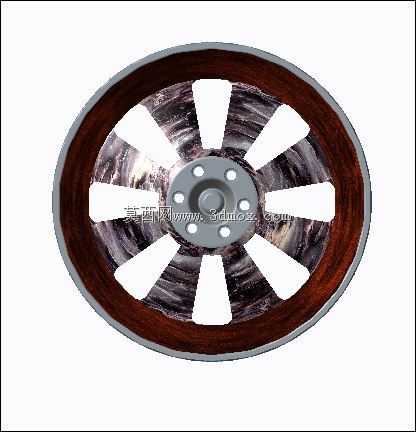

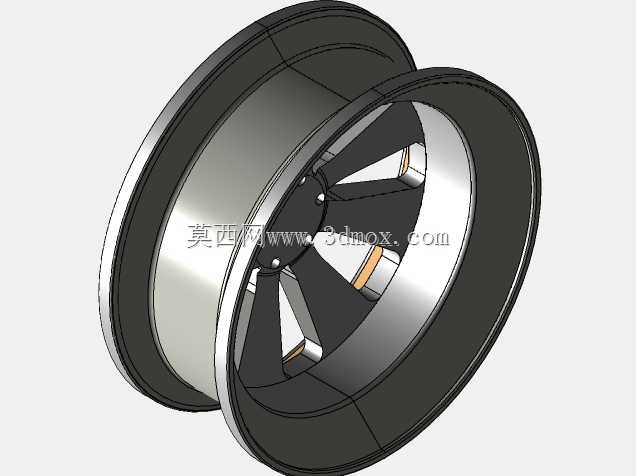

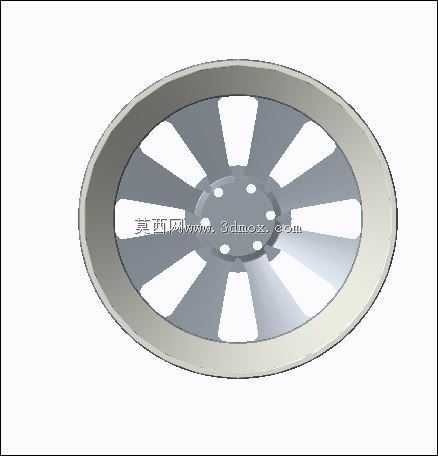

乘用车多辐条运动款轮毂结构设计

该轮毂结构面向民用运动型乘用车开发，适配常规家用轿车及入门级性能车的行走系统升级与配套需求，日常行驶场景覆盖城市铺装路面、城郊快速路等常规通行环境，可承受车辆起步、制动、过弯时传递的多向载荷，匹配常规子午线乘用车轮胎使用。设计阶段优先考量轮辋与轮毂轴头的安装匹配边界，中心孔位严格对应主流乘用车轴头尺寸，周向均布的螺栓孔位参数适配常见五孔轮毂安装规格，安装面的平面度公差控制在机械加工常规精度区间，避免装车后出现轮辋跳动、螺栓受力不均的问题。轮辋主体采用宽边低趴的造型取向，轮缘位置做了加厚过渡处理，应对日常行驶中可能出现的路肩剐蹭、路面冲击，降低轮缘变形失圆的概率。辐条采用十辐双组式的布局设计，每两根辐条为一组从中心安装座向外延伸至轮辋内壁，这种布局在同等铸造工艺条件下，可均匀分散轮毂承受的径向与轴向载荷，避免单根辐条受力过大出现应力集中断裂的风险，同时辐条背面做了不等厚的减重切削处理，在不降低结构强度的前提下减少轮毂整体转动惯量，提升车辆起步、制动时的动力响应速度。中心安装座位置设计有凸起的定位台阶，装车时可与轴头定位面紧密贴合，保证轮毂旋转时的同轴度，减少高速行驶时的方向盘抖动问题。气门嘴预留位设置在相邻两组辐条的间隙位置，避开辐条遮挡，方便后续轮胎充气、胎压监测模块的安装与维护。轮辋的胎圈座位置做了光滑圆角过渡，避免轮胎安装时刮伤胎圈钢丝层，同时保证轮胎充气后胎圈与轮辋紧密贴合，防止高速行驶时出现轮胎漏气、脱圈的风险。整体造型兼顾了运动视觉效果与实际使用的结构可靠性，辐条的倾斜角度经过反复调整，既可以在车辆行驶时引导气流流经刹车系统，带走制动产生的热量，提升制动系统的热稳定性，也避免了辐条间隙过大导致的刹车系统外露过多、容易被路面碎石击打损伤的问题。轮毂的偏距参数经过匹配计算，装车后轮辋外沿与翼子板基本齐平，不会出现轮胎突出翼子板或者过度内凹蹭到悬挂部件的问题，适配多数常规乘用车的悬挂行程范围，在车辆满载压缩悬挂、转向打满的工况下，轮胎与轮拱内衬、悬挂摆臂之间都留有足够的安全间隙，不会出现运动干涉。
