对称式带孔导轨安装定位支撑构件

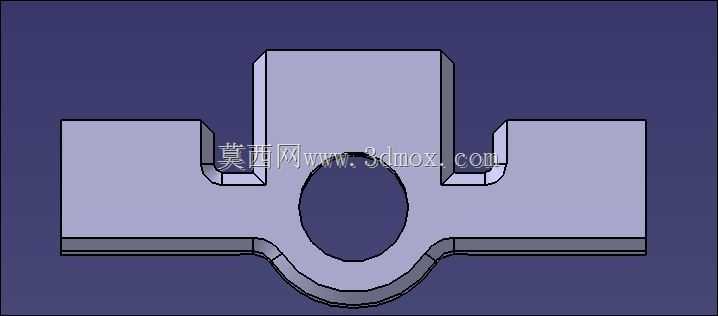

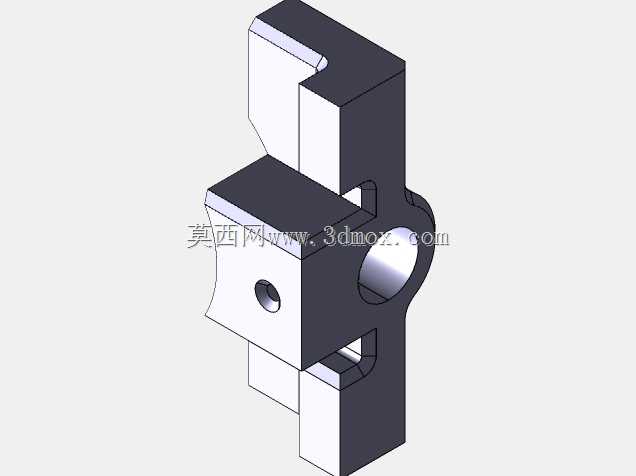

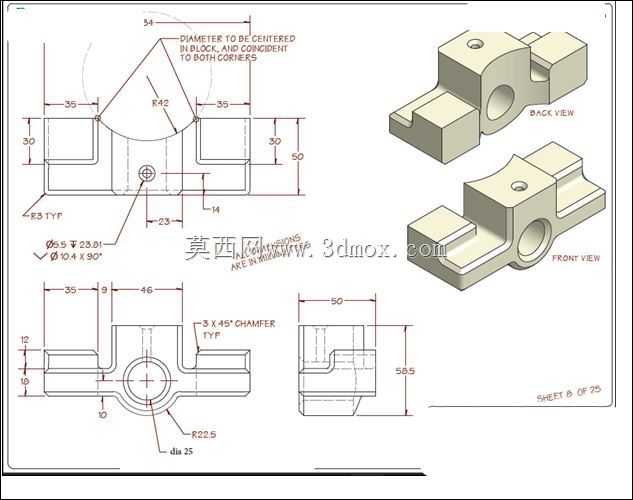

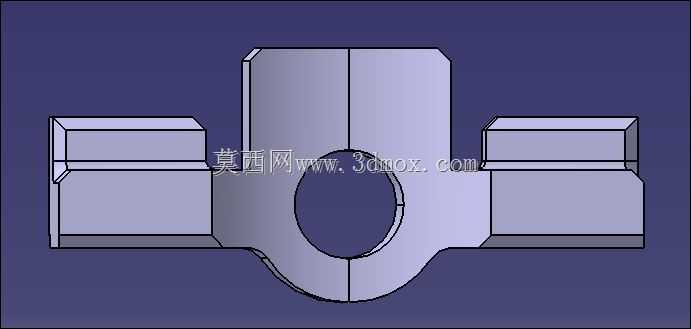

该定位支撑构件主要适配直线导轨副的工位定位场景，常见于自动化生产线的工件载具滑动段、工装夹具的位置锁定模块，以及小型专用设备的滑动导向节点，承担滑动副的行程限位、部件对接定位、辅助承载的核心作用。从结构设计来看，构件采用左右对称的燕尾式安装基面，两侧的凸台结构可直接嵌入对应导轨的滑槽内，无需额外加工适配压块，安装时仅需通过顶部的螺纹孔拧入紧定螺钉，即可完成构件在导轨上的位置锁定，避免运行过程中受振动影响出现移位。中部的大直径通孔为轴类部件的穿装位，孔壁做了等壁厚设计，可保证穿装的转轴、导杆或定位销受力均匀，不会因单侧壁厚不足出现应力集中导致的构件变形；顶部的小孔为注油孔，可直接连通中部通孔内壁，日常维护时无需拆解构件即可加注润滑脂，降低滑动副的磨损速率。设计阶段优先考虑了安装边界的适配性，两侧安装凸台的宽度公差控制在h7级，可适配市面上多数常规规格的工业铝型材导轨、钢制直线导轨的滑槽尺寸，构件总高度控制在较低区间，不会占用滑动工位上方过多的操作空间，中部通孔的轴线与两侧安装基面的平行度公差控制在0.02mm以内，可保证穿装部件的运动直线度，避免出现卡滞问题。实际应用中，这类构件常成对使用，分别固定在导轨的两个极限工位，作为载具滑动的硬限位，也可单个安装在夹具底座上，作为工件定位销的支撑座，相比一体式焊接的定位座，这种分体式的构件可灵活调整安装位置，适配不同尺寸规格的工件加工需求，构件的棱边均做了C1倒角处理，安装时不会刮伤导轨表面或操作人员的手部，底部与导轨贴合的平面做了磨削加工，平面度误差不超过0.01mm，安装后不会出现倾斜问题，保证定位精度的稳定性。
