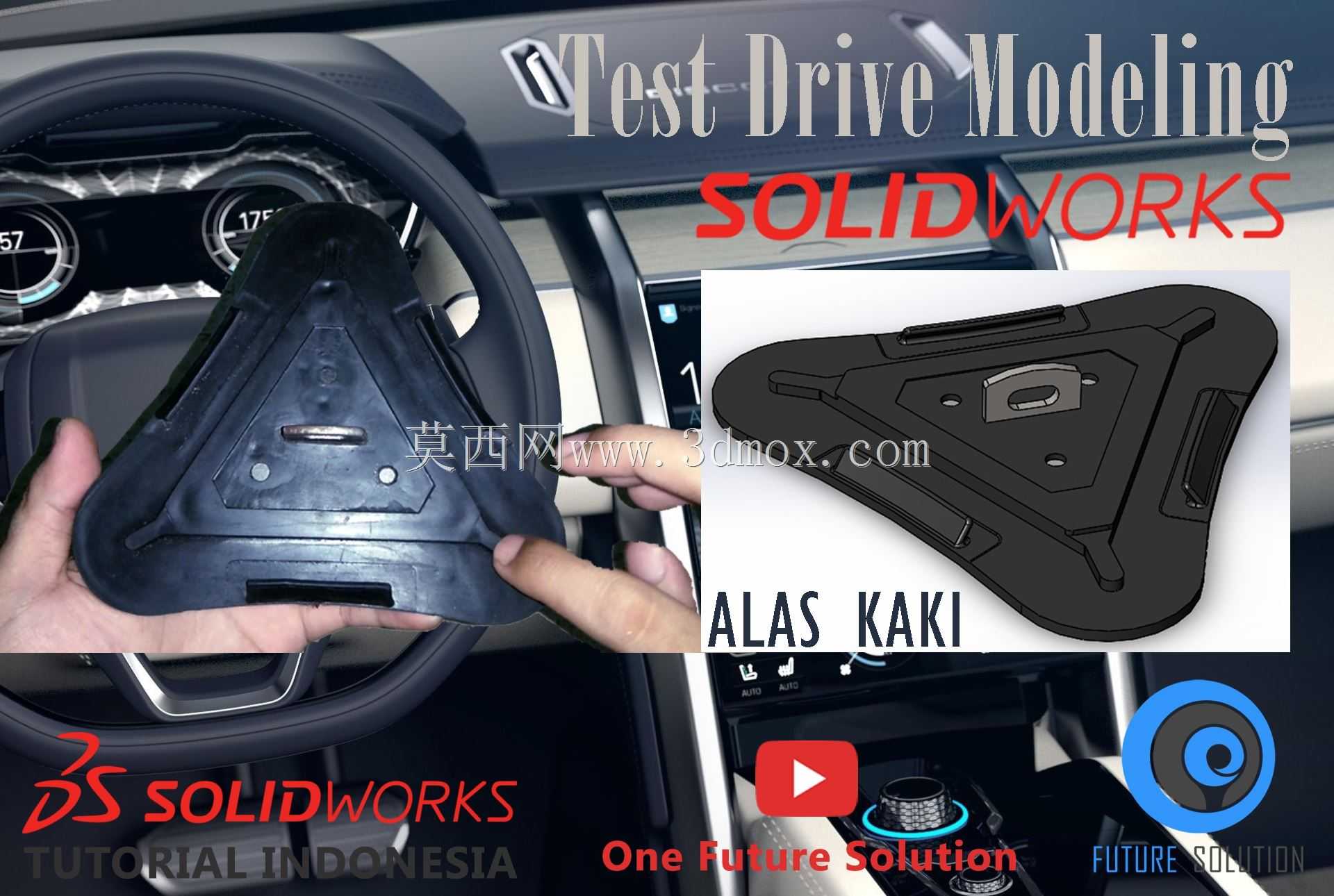

汽车三角支撑脚踏结构三维建模

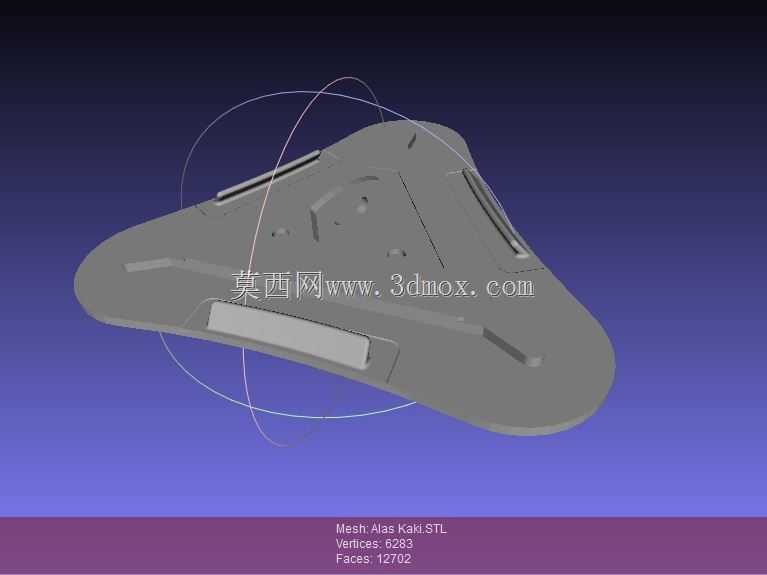

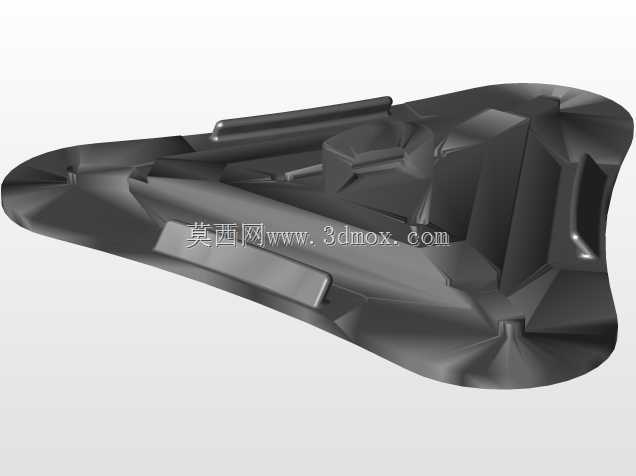

该三角结构脚踏构件主要应用于乘用车主驾区域的脚部承托场景，日常驾驶过程中可作为驾驶员左脚闲置时的放置支撑位，缓解长途驾驶的腿部疲劳，部分适配越野车型的同类型构件还可兼顾脚部限位功能，避免颠簸路况下脚部滑移影响踏板操作精度。从功能特性来看，构件采用三角稳定构型设计，三个边角位置预留的安装孔位可直接与驾驶舱地板下方的预埋钣金支架对位锁附，安装后整体贴合地板地毯的隆起弧度，不会干涉离合、刹车、油门踏板的正常操作行程，表面设置的多道凸起筋条一方面可提升构件整体的抗形变能力，承受成年人脚部的频繁踩踏压力而不发生弯折断裂，另一方面可增加鞋底与构件表面的摩擦力，避免鞋底沾附水渍、泥沙时出现打滑情况。设计过程中优先考虑人机工程适配性，整体踩踏面的倾斜角度匹配驾驶员左脚自然放置时的脚踝角度，边缘做了大圆角过渡处理，避免上下车过程中尖锐边角剐蹭裤腿或磕碰脚踝。构件主体采用硬质耐磨工程塑料材质，表面做哑光磨砂处理，既可以匹配驾驶舱内饰的整体质感，也能降低长期使用后的划痕残留概率。安装边界方面，构件整体轮廓适配多数A级到B级乘用车主驾地板的预留安装空间，三个安装点位的孔距符合主流车型的钣金支架通用孔位标准，无需额外打孔即可完成适配替换，整体厚度控制在25mm以内，安装后不会过度抬高脚部放置高度，保证腿部空间的充裕度。建模过程中优先完成主体曲面的构建，通过偏移实体命令生成均匀壁厚，再通过拉伸切除完成安装孔、减重槽的特征制作，筋条特征通过扫掠命令沿预设路径生成，最后对所有边角做统一圆角处理，保证模型的可制造性，导出的模型可直接用于结构受力仿真、3D打印样件验证以及注塑模具的开模参考，实际生产前可根据具体车型的地板弧度调整曲面贴合度，优化安装后的密封效果，避免缝隙处积藏灰尘杂物。
