车间机加工用手动螺杆式台钳结构

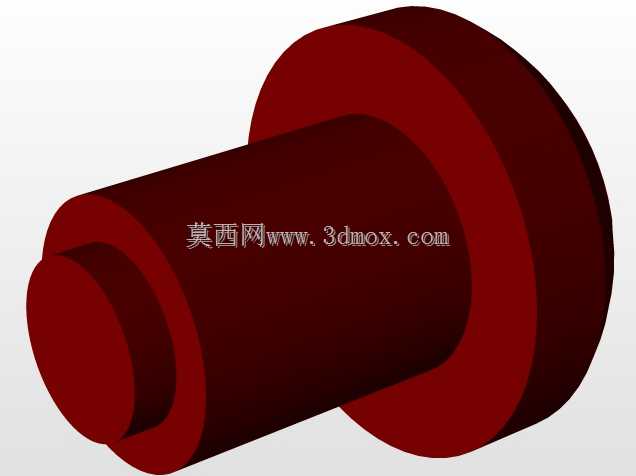

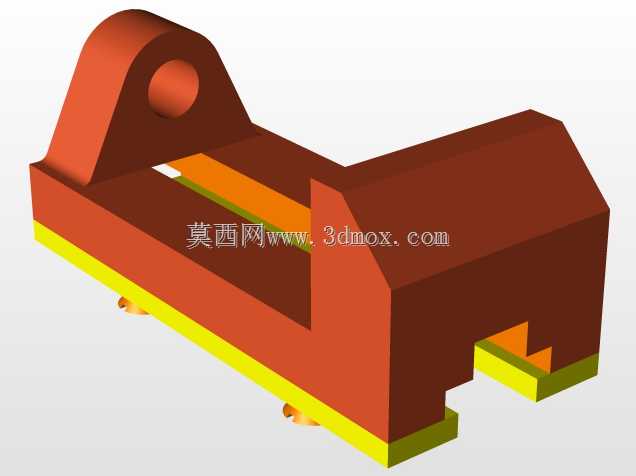

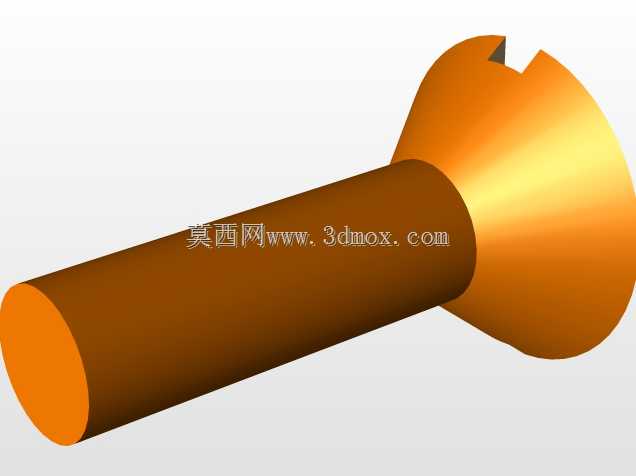

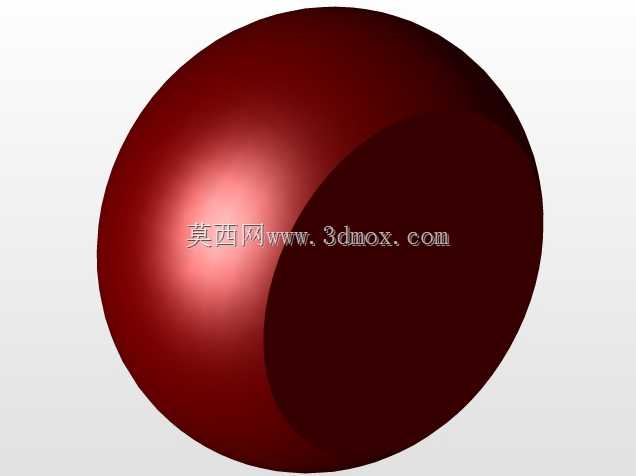

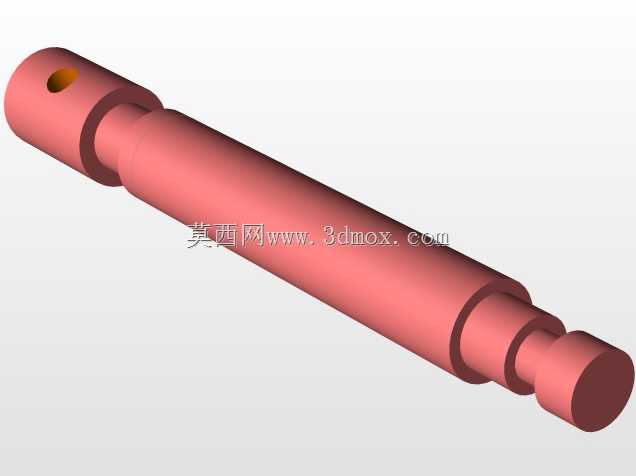

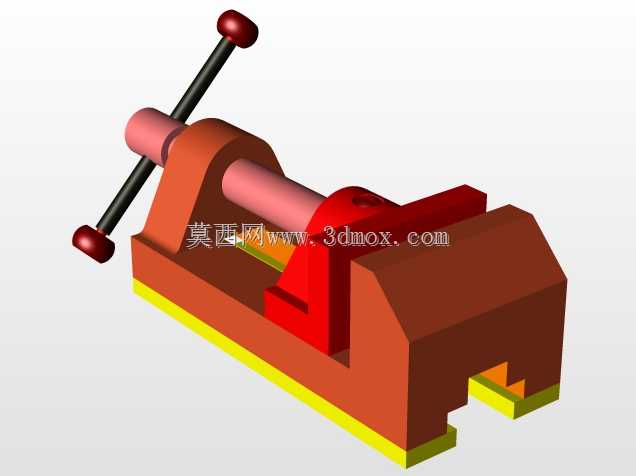

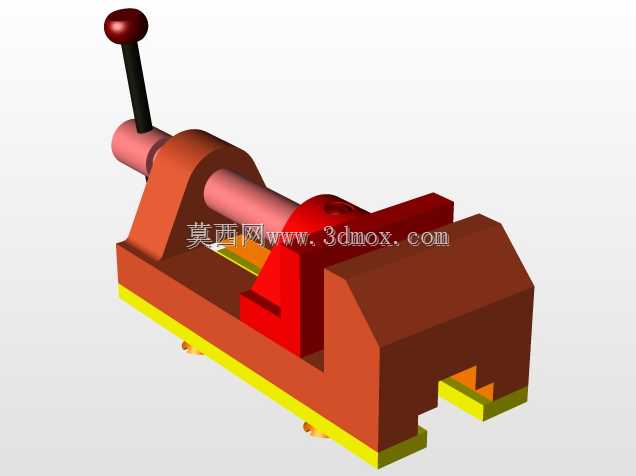

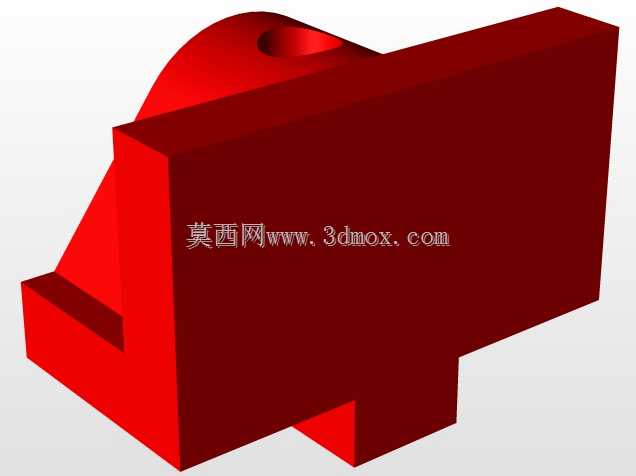

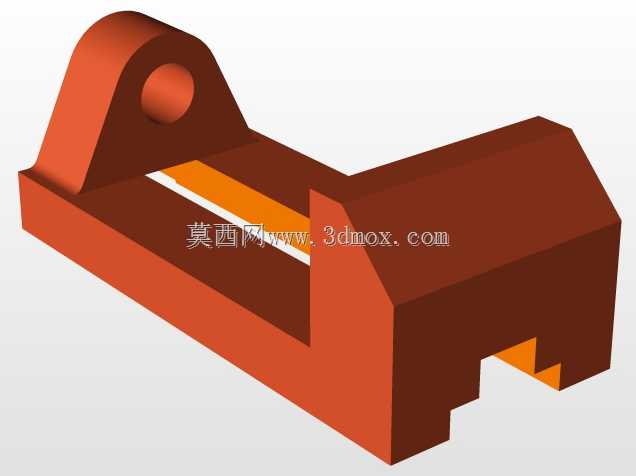

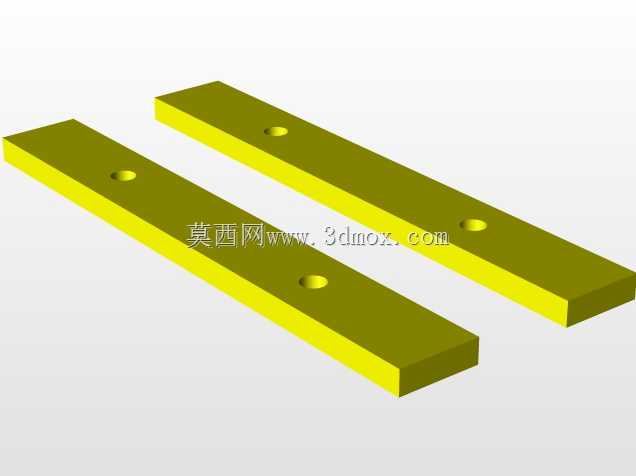

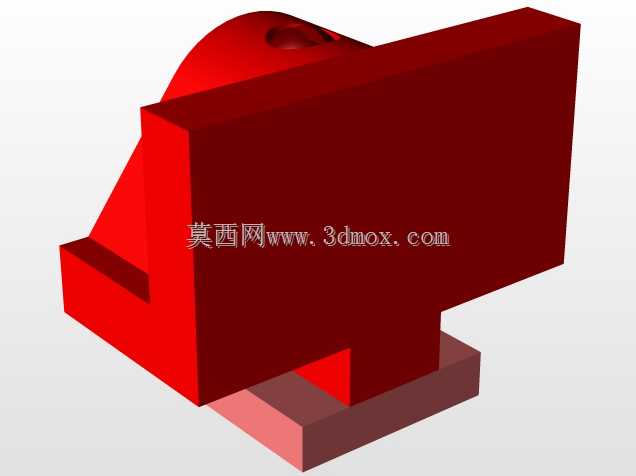

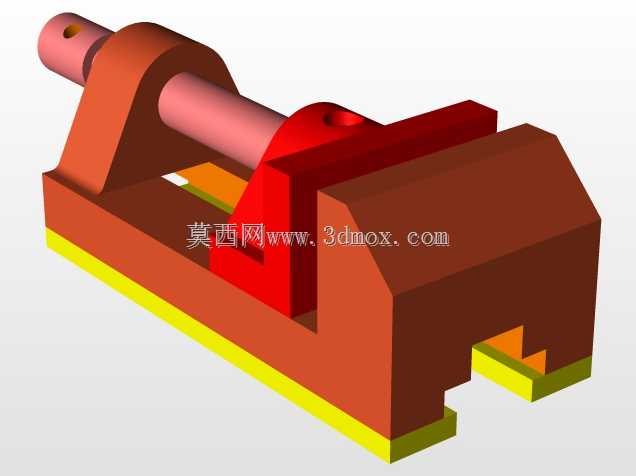

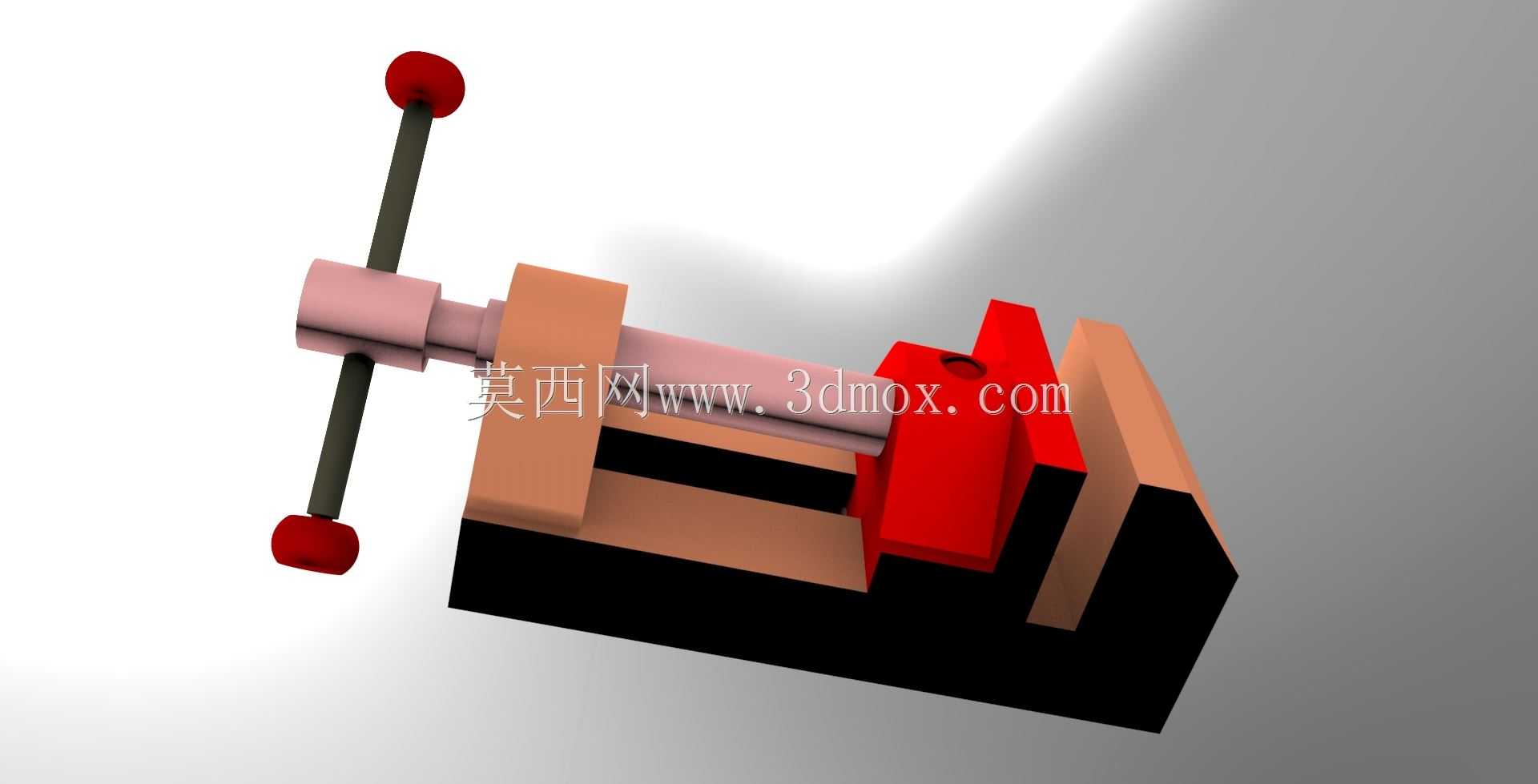

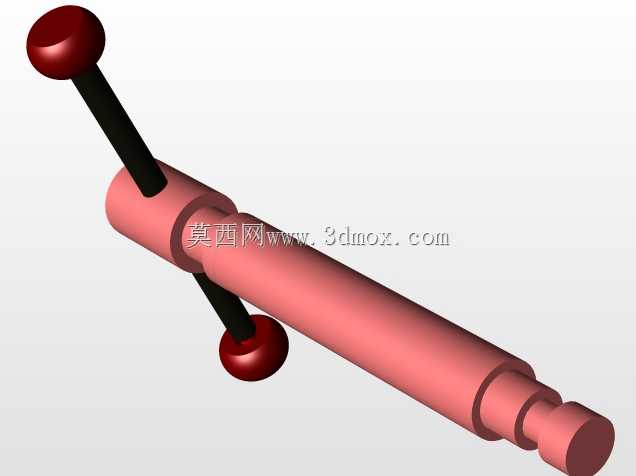

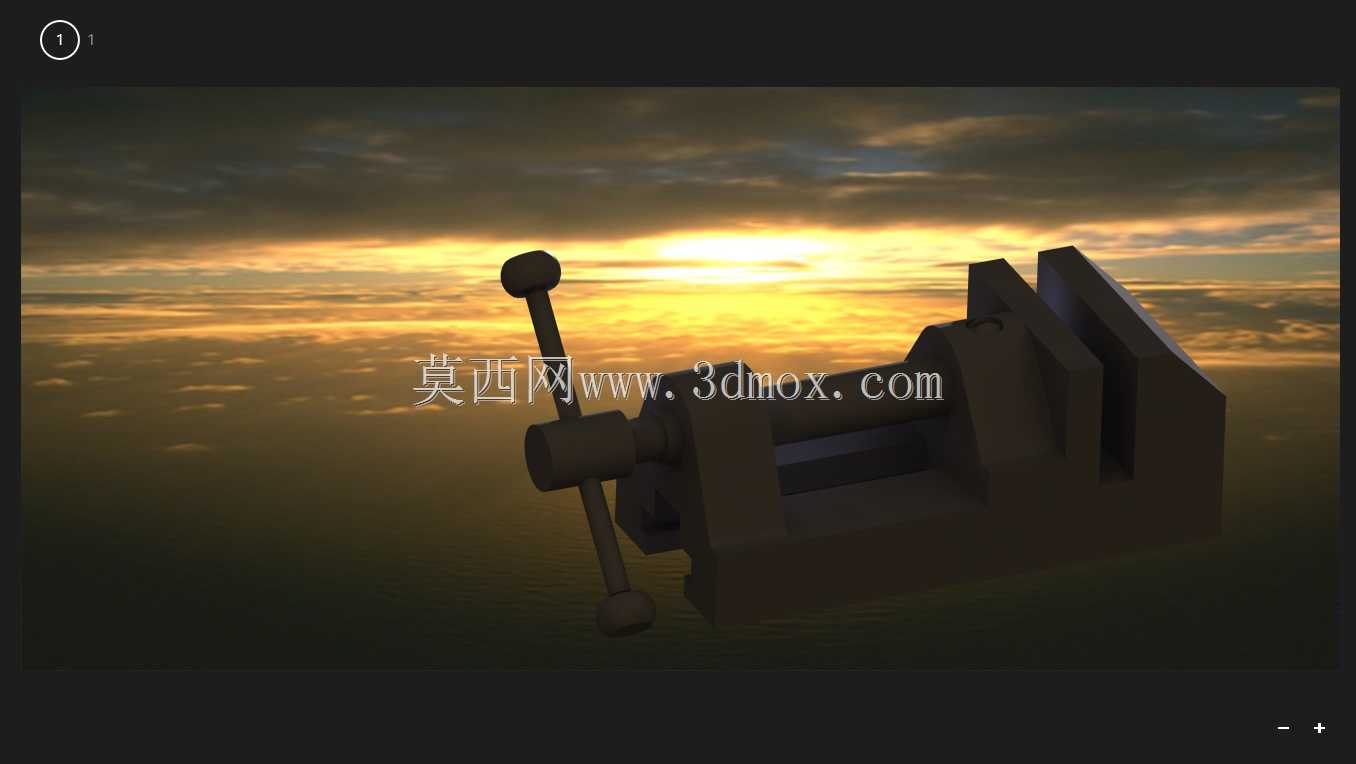

这款手动台钳的结构设计完全围绕车间机加工、钳工装配的实际作业场景展开，核心功能是为待加工工件提供稳定可靠的刚性夹紧，避免铣削、锉削、钻孔、攻丝等作业过程中工件出现位移、翘曲，保障加工精度与操作安全。从结构逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，驱动部分为梯形螺杆传动结构，这种传动形式具备良好的自锁性能，当操作人员转动带防滑握柄的操作杆带动螺杆进给时，活动钳身可沿钳身导轨平稳滑动，夹紧工件后不会因切削反作用力出现松脱，无需额外增设锁止结构就能满足常规加工的夹紧力需求。钳身底座采用整体式铸铁结构的设计思路，厚重的底座既可以通过螺栓固定在钳工工作台、机床工作台的T型槽内，也可搭配可转底座实现角度调整，安装边界需要匹配工作台的预留安装孔位，常规安装时底座边缘距离工作台边缘预留至少100mm的操作空间，避免操作杆转动时与周边工装、量具发生干涉。钳口部分设计有可拆卸的齿形钳口板，通过内六角螺钉固定在钳身与活动钳身上，齿形结构可以增大与工件接触面的摩擦力，针对不同材质的工件，还可更换铜质、铝质或者橡胶材质的软钳口，避免夹伤已加工的光洁表面，适配毛坯件、半成品件、成品件的不同装夹需求。操作杆两端的球形握柄符合人体工程学设计，操作人员施加夹紧力时不会硌手，转动过程中受力均匀，最大夹紧行程可覆盖常规中小型零件的装夹尺寸，活动钳身与固定钳身的配合面经过刮研处理，滑动间隙控制在合理范围内，既保证进给顺畅无卡滞，又避免间隙过大导致装夹时工件出现角度偏差。在实际车间应用中，这类台钳除了承担钳工的手工修配、零件划线、小型部件装配作业外，还可搭配平口钳转换座安装在钻床、小型铣床、砂轮机等设备的工作台上，作为通用夹具完成小型零件的加工作业，整体结构没有冗余的复杂部件，日常维护仅需定期在螺杆、导轨配合面涂抹润滑脂，清理钳身缝隙内的切屑、油污即可长期保持稳定的工作状态，是车间生产、设备维修、工装调试环节不可或缺的基础工装。
