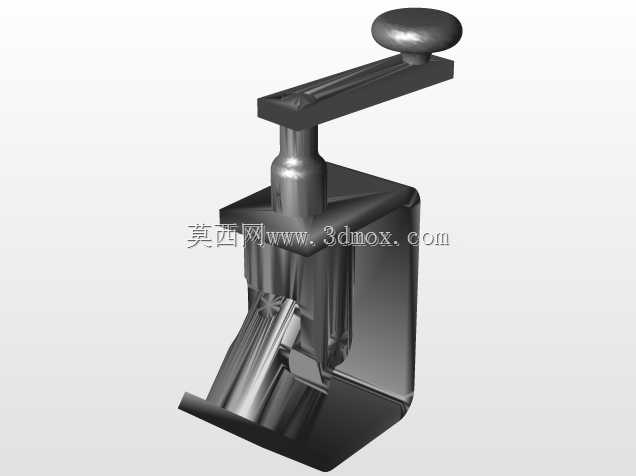

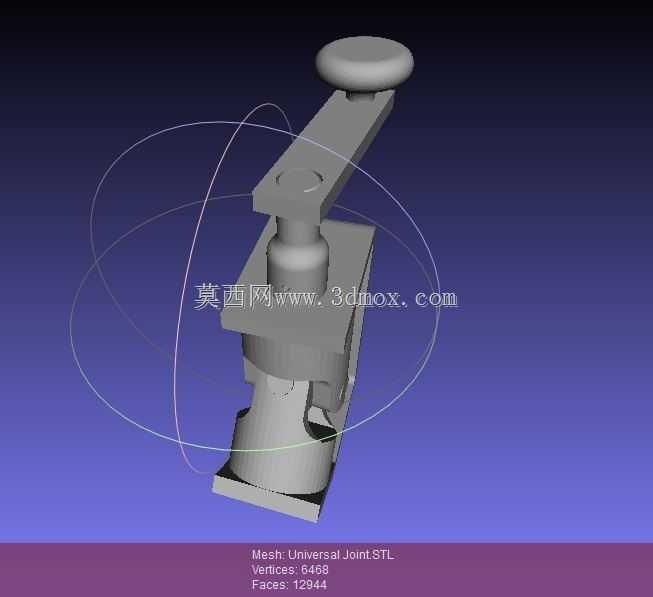

万向节外观贴花设计三维教学演示模型

万向节作为传动系统中实现变角度动力传递的核心部件，广泛应用在汽车底盘传动轴、工业设备联轴结构、机床进给传动链等需要调整轴线夹角的场景中，能够补偿两轴间的角度偏移与安装误差，保障动力在轴线不共线的工况下稳定传输。本次演示的模型围绕万向节的外观可视化处理展开，重点呈现贴花工艺在机械部件外观设计中的落地方法，打破多数机械建模仅关注结构尺寸、忽略外观表现的局限。从设计思路来看，建模阶段先完成万向节十字轴、节叉、连接端等核心结构的参数化搭建，严格匹配通用十字轴万向节的安装边界尺寸，确保节叉的轴孔配合公差、十字轴的轴颈直径符合常规传动件的装配要求，预留的安装端面定位孔可直接适配常规传动轴的法兰连接结构，不会出现外观设计完成后无法匹配实际装配场景的问题。在外观处理环节，贴花设计并非简单的图案叠加，而是结合部件的曲面曲率做映射适配，针对万向节节叉的平面区域、十字轴的圆弧过渡面分别调整贴花的投射方式，避免图案在曲面弯折处出现拉伸变形、纹理错位的问题，同时兼顾工业场景下部件标识的实用性，贴花内容可兼容部件型号标注、品牌标识、安全警示标记等实际生产需求。从功能特性上看，完成外观贴花处理的万向节模型，可直接用于产品宣传渲染图制作、装配工艺演示动画、设备操作培训素材等场景，相比素模更贴近真实产品的出厂状态，能够帮助设计人员在产品开模前就确认外观标识的排布效果，减少后期实物打样后的外观调整成本。在实际工程应用中，这类带完整外观表现的传动部件模型，还可用于虚拟装配仿真环节，在三维环境中验证贴花位置是否会被相邻的连接轴、防护罩等部件遮挡，确保设备总装完成后外观标识清晰可见，同时贴花的材质参数设置也匹配真实工业贴纸的反光特性，渲染输出的效果能够还原真实车间光照环境下的部件视觉状态，为产品的可视化交付提供可靠的三维素材支撑。
