齿轮切削机用心轴装配结构设计

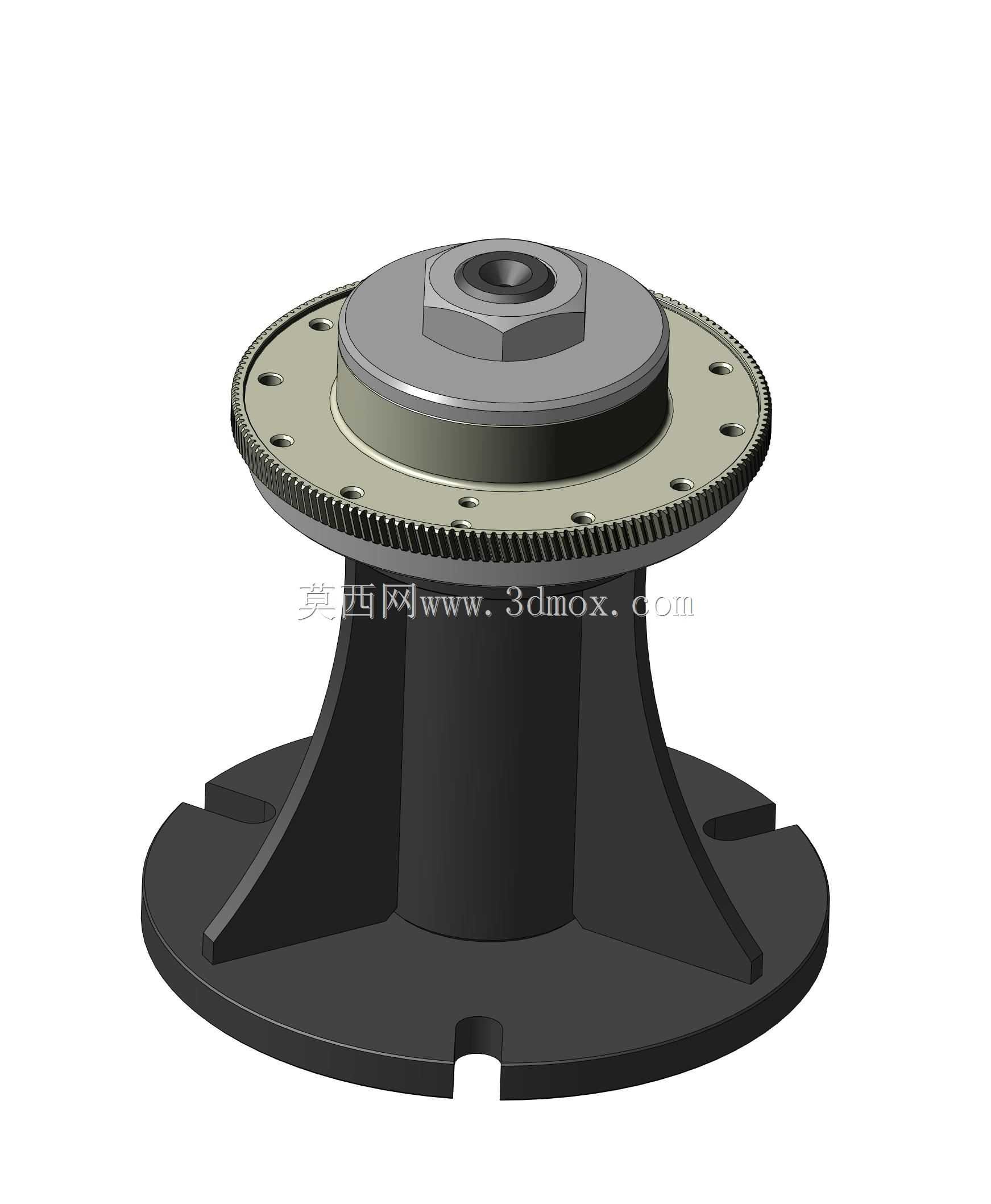

在齿轮切削加工的产线布局中，心轴是滚齿、插齿工序里直接决定齿轮装夹精度的核心工装部件，不同于通用传动心轴，这类专用心轴需要同时兼顾工件定位基准的同轴度要求、切削过程的抗扭刚性，以及批量加工时的装拆便捷性。从结构设计逻辑来看，这套心轴采用底座一体式支撑结构，底部带定位缺口的法兰盘直接对接机床工作台的T型槽定位面，三个辐射状加强筋从中心筒体延伸至法兰外缘，抵消切削时径向切削力带来的弯矩，避免长悬臂结构在吃刀时产生振纹，影响齿轮齿面的加工粗糙度。上部的定位轴径与待加工齿轮的内孔采用小间隙配合，配合公差控制在H7/g6区间，既保证工件套装时的顺畅度，又能将定位偏心量控制在0.01mm以内，顶部的六角锁紧螺母通过压盖压紧齿轮端面，压盖与轴肩的平行度要求控制在0.005mm以内，避免装夹后齿轮端面倾斜导致齿向误差超差。带齿圈的安装法兰位于轴肩位置，齿圈的分度圆与心轴轴线的同轴度直接作为加工时的找正基准，法兰上的均布安装孔用于适配不同规格齿轮的端面定位销，可覆盖一定尺寸范围内的盘类齿轮装夹需求，无需频繁更换心轴本体。实际应用场景中，这类心轴多用于中小模数盘齿轮的批量切削加工，安装时需要先清理工作台定位面的铁屑与切削液残留，将底座法兰的定位缺口卡入工作台定位键后锁紧底部螺栓，打表校验心轴定位轴径的径向圆跳动，确认跳动值在允许范围内后再套装待加工齿轮，锁紧螺母时需采用扭矩扳手按对称顺序拧紧，避免压盖偏斜导致工件变形。设计过程中需要重点核算心轴的临界转速，以及切削力作用下的轴径挠度，确保在常用切削参数下，轴端的挠度不超过齿厚公差的三分之一，同时中心筒体采用空心结构设计，在保证刚性的前提下降低整体重量，减少工人更换工装时的劳动强度，底部的缺口设计除了定位功能外，还可作为切削液的回流通道，避免加工时切削液在底座处积留，带走部分切削热量的同时减少铁屑堆积在定位面的概率。
