阿尔斯通地铁列车轻量化底架支撑结构

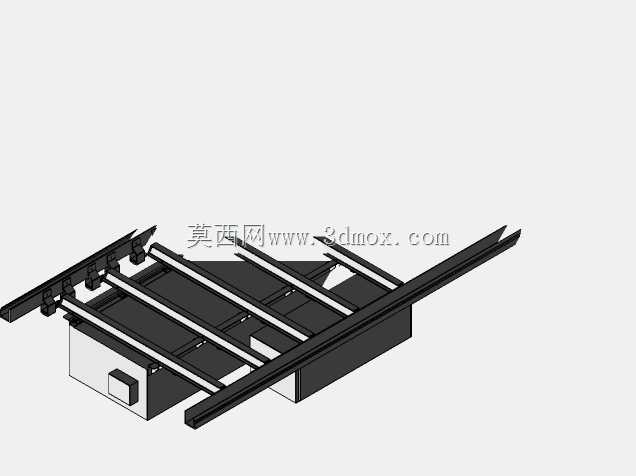

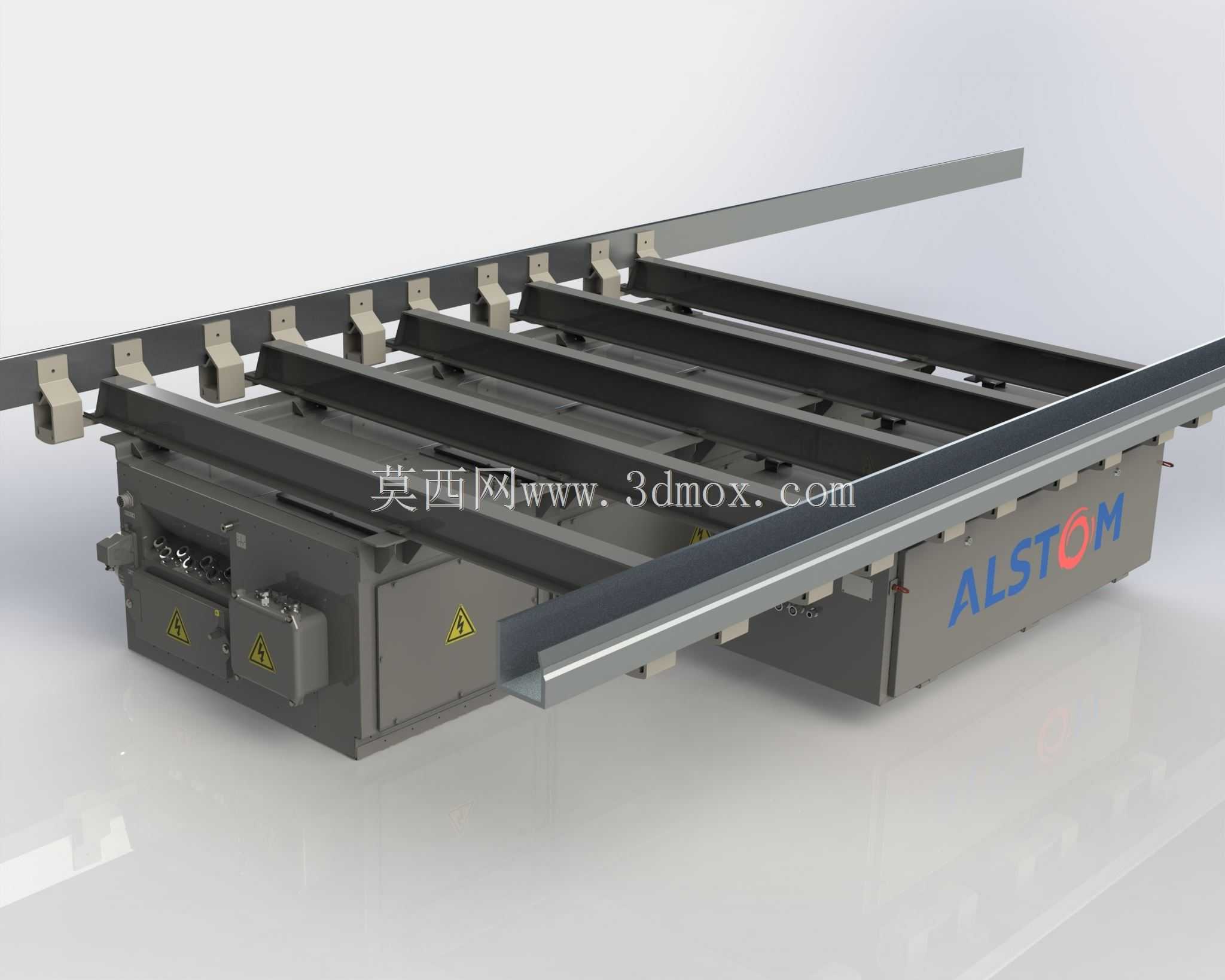

城轨车辆走行部与车体衔接的支撑构件，直接决定了整车运行的载荷传递稳定性与运维成本控制水平，这款适配阿尔斯通大都会地铁列车的替代支撑结构，正是针对原有支撑构件重量偏大、焊接工序繁琐、制造维护成本偏高的痛点完成的优化设计。从实际线路运营场景来看，地铁车辆每日高频次启停、过弯，底架支撑需要持续承受车体垂向载荷、横向摆动载荷以及轨道传递的振动冲击，原有支撑采用定制焊接构件，单套重量达56.4kg，整套五件总重282kg，大量的拼焊工序不仅带来焊接变形控制难度，长期运行中焊缝位置也容易出现应力集中引发的疲劳损伤。这款优化后的支撑结构，选型采用标准IPE140 S275JR型钢作为核心承载基材，完全兼容现有车型的solebar与框架安装接口，不需要对车体原有安装点位做任何改动，可直接完成替换安装，大幅降低了线路运维改造的适配成本。设计过程中优先复用标准型材的截面力学性能，通过合理布置横纵承载梁的排布间距，配合底部一体化的设备安装基座，将原有多段拼焊的结构整合为少焊接甚至无额外冗余焊接的组合形式，单套支撑重量仅为38.0kg，整套五件含底座杆总重仅190kg，相比原结构减重超过32%，不仅直接降低了车体自重带来的牵引能耗，也减少了轮轨磨耗速率。从安装边界来看，支撑结构上部预留的导轨安装位完全匹配原有轨道的安装尺寸，横向排布的支撑座间距与车体底架的安装孔位完全对齐，底部集成的电气设备安装舱预留了标准的紧固件安装点位，警示标识位置也与原有运维习惯保持一致，现场替换作业不需要额外制作专用工装，按照原有安装流程即可完成装配。结构受力层面，依托S275JR型钢的屈服强度特性，通过有限元校核验证，在满载垂向载荷、横向过弯载荷、紧急制动载荷的组合工况下，结构最大应力远低于材料许用应力，疲劳寿命满足城轨车辆30年运营周期的使用要求，同时减少的焊接工序也大幅降低了制造过程中的质量管控点，避免了焊接缺陷带来的潜在失效风险。
