钣金线材成型用弯钩加工工装结构

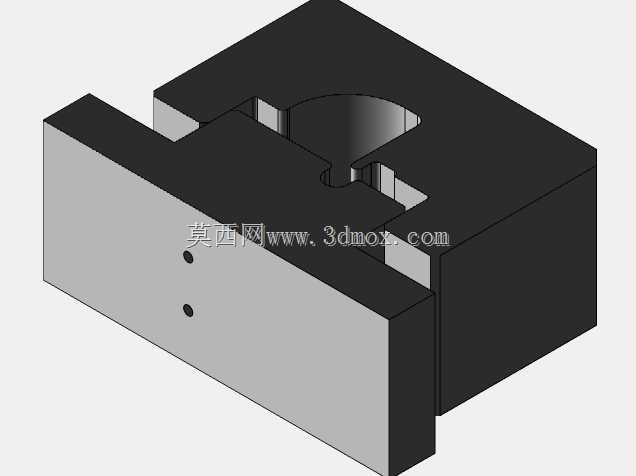

这套弯钩成型工装主要面向小直径金属线材、薄钣金条料的弯钩弯折工序，常见于五金冲压车间、线材制品生产线的单工序工位，也可集成在小型自动化送料线的末端工位，替代人工弯折作业，保证批量加工时弯钩尺寸的一致性。从结构布局来看，工装采用上下分体式的模座设计，下模座作为安装基准，底部预留了标准的T型槽安装位，可直接固定在普通冲床滑块行程范围内的工作台面，也可适配小型气动压力机的安装接口，安装边界的孔位间距按照通用工装的标准尺寸设计，不需要额外加工过渡连接板就能完成装夹。上模部分集成了压料与弯折成型的复合动作，下行过程中先通过前端的压料块将待加工线材牢牢压合在下模的定位槽内，避免弯折过程中材料出现窜动偏移，定位槽的型面按照待加工线材的直径做了适配圆弧设计，压合时不会在材料表面留下压痕，满足外观件的加工要求。下模的成型槽对应弯钩的内R尺寸，上模的弯折凸模下行到下止点时，会将线材沿着成型槽的圆弧面推弯成设定的弯钩角度，整个成型过程中材料的流动被限制在封闭的型腔内，不会出现局部起皱或者弯折角度回弹超差的问题。设计时特意将压料组件的行程做了冗余设计，通过调整压料块后方的垫片厚度，就能适配一定直径范围内的线材加工，不需要更换整套模仁，减少了换型调试的时间。工装的侧面预留了送料导向的安装接口，可搭配小型滚轮送料架实现连续送料作业，单次加工完成后上模回程，操作人员可直接取出成型件，也可加装吹气组件实现自动出料。上下模的导向采用嵌入式的精密导柱导套，合模时的对位精度控制在0.02mm以内，避免长期冲压后出现模仁错位导致的成型件尺寸超差，模仁部分采用合金工具钢材质，热处理后硬度达到HRC58-62，可承受连续万次冲压的磨损，延长工装的整体使用寿命。在实际生产场景中，这类工装常用来加工电器内部的接线弯钩、五金网片的连接弯钩、小型弹簧的端部弯钩等零件，相比通用折弯设备，专用工装的加工效率更高，单件加工节拍可控制在2秒以内，且成型后的弯钩开口尺寸、弯折半径的一致性远高于人工手动弯折，能有效减少后续装配时的适配问题。
