机床工作台用摩擦式夹紧限位钳结构

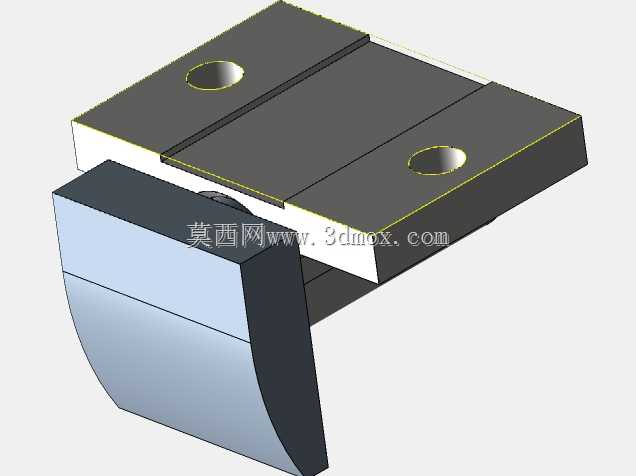

这类摩擦夹紧构件常应用在中小型机床工作台的行程限位、工装夹具的辅助锁紧场景中，区别于传统螺纹顶紧的虎钳结构，它依靠接触面的静摩擦力实现位置固定，不会在被固定件表面留下压痕，适合对表面光洁度有要求的有色金属工件、精密导轨副的临时锁紧作业。从结构设计来看，整体采用分体式组合构造，上部为带两个安装沉孔的平直基准板，沉孔深度适配常规内六角圆柱头螺钉的头部尺寸，安装时可将螺钉完全埋入板件平面，不会突出基准面干涉工件放置；下部为带弧形摩擦面的活动压块，压块与基准板之间通过内置的偏心施力结构实现联动，当施加锁紧力矩时，弧形压块会向安装基面方向施压，配合基准板与安装面的贴合，形成双向摩擦锁紧力，锁紧状态下可承受沿导轨方向的最大轴向载荷不低于常规M8螺栓的锁紧拉力，完全满足普通铣削、钻削加工时的工装固定需求。设计阶段特意将压块的摩擦面做了大圆弧过渡处理，一方面可以适配不同厚度的安装基面，不需要针对导轨厚度单独定制压块尺寸，另一方面圆弧面的接触形式属于线接触逐步过渡到面接触，锁紧过程中不会出现卡滞，施力手感均匀，操作人员可以通过手感判断锁紧程度，避免过度施力造成构件变形。安装边界方面，基准板的总宽度控制在常规小型机床T型槽的间距范围内，两个安装孔的中心距与标准100mm槽距完全匹配，不需要额外改装工作台即可直接安装；整体厚度方向的尺寸经过压缩，锁紧状态下突出工作台面的高度不超过25mm，不会干涉加工刀具的走刀路径，也不会和工件的装夹压板产生空间冲突。实际使用中，这类摩擦钳不需要在工作台面开设额外的定位槽，仅靠摩擦力即可实现任意位置的固定，调整位置时只需要松开施力结构即可沿导轨快速滑动，相比传统的螺栓压板固定方式，位置调整效率提升60%以上，特别适合多品种小批量生产时的频繁工装调整作业。结构上没有易损的细小零件，所有配合面均做了淬火硬化处理，摩擦面的硬度达到HRC45以上，长期反复锁紧松开也不会出现明显的磨损，使用寿命远高于铜质或者铝质的顶紧块。
