汽车排气系统端模加工工装结构

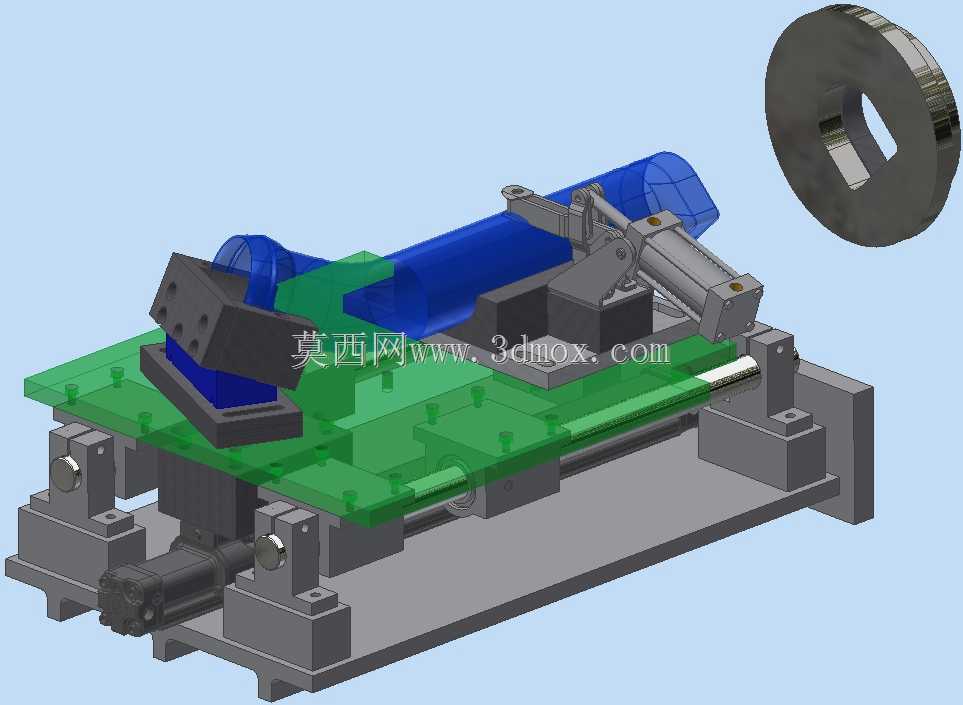

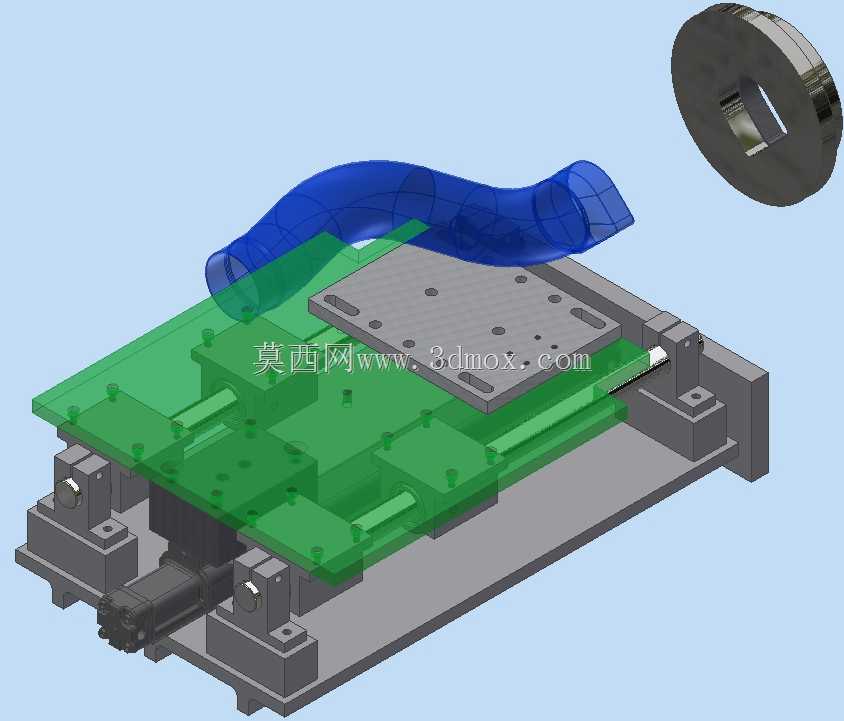

这套工装主要应用于汽车排气系统异形弯管类零部件的端部加工工序，在排气系统总成的生产链路里，端部的形位精度直接决定了后续整段管路与三元催化器、消音包以及发动机排气歧管对接位置的密封可靠性，一旦端部平面度、同轴度超差，装车后很容易出现排气泄漏、共振异响等问题，因此这类定位加工工装的设计合理性直接影响零部件的加工良率。从结构布局来看，工装采用底板作为整体承载基准，底板上预留了多组标准安装孔位，可直接固定在铣床、加工中心的工作台T型槽上，安装边界适配常规中小型立式加工中心的工作台行程，不需要额外制作转接板。定位部分采用仿形支撑结构，针对排气弯管的异形曲面做了贴合型面设计，绿色的仿形托块完全匹配弯管下部的外轮廓弧度，避免加工过程中管件受切削力出现形变位移，托块通过内六角螺钉与底板连接，可根据不同批次管件的轮廓公差做微量调整。夹紧机构采用侧推式气缸驱动，压头位置做了聚氨酯包胶处理，既保证足够的夹紧力抵抗切削振动，又不会在薄壁管件表面留下压痕，避免工件外观受损。工装右上角配套的环形定位块，是针对管件端部加工时的同轴度校准设计，加工前可将定位块套入待加工端，快速校验工件装夹位置是否偏移，减少首件调试的对刀时间。设计过程中充分考虑了排屑需求，仿形托块之间预留了足够的排屑间隙，加工产生的金属切屑可顺着间隙落到工作台排屑槽内，不会堆积在定位型面上影响后续装夹精度。滑动导轨部分采用线性导轨导向，保证侧推夹紧机构的运动直线度，长期使用后也不会出现夹紧偏移的问题，导轨两端加装了限位挡块，防止气缸行程超出行程范围损坏工件。整套工装的操作逻辑符合一线加工人员的操作习惯，工件放置后不需要反复调整位置，靠仿形型面即可完成初定位，触发夹紧开关后即可自动锁紧，加工完成后松开夹紧机构即可快速取件，相比传统的手动压板装夹方式，单件装夹时间可缩短60%以上，同时能保证同批次工件的加工一致性，降低人工装夹带来的人为误差。在实际生产场景中，这类工装可适配多款同系列不同弯度的排气端管加工，只需要更换对应的仿形托块和压头即可快速换型，不需要重新制作整套工装底座，能有效降低生产线的工装投入成本。
