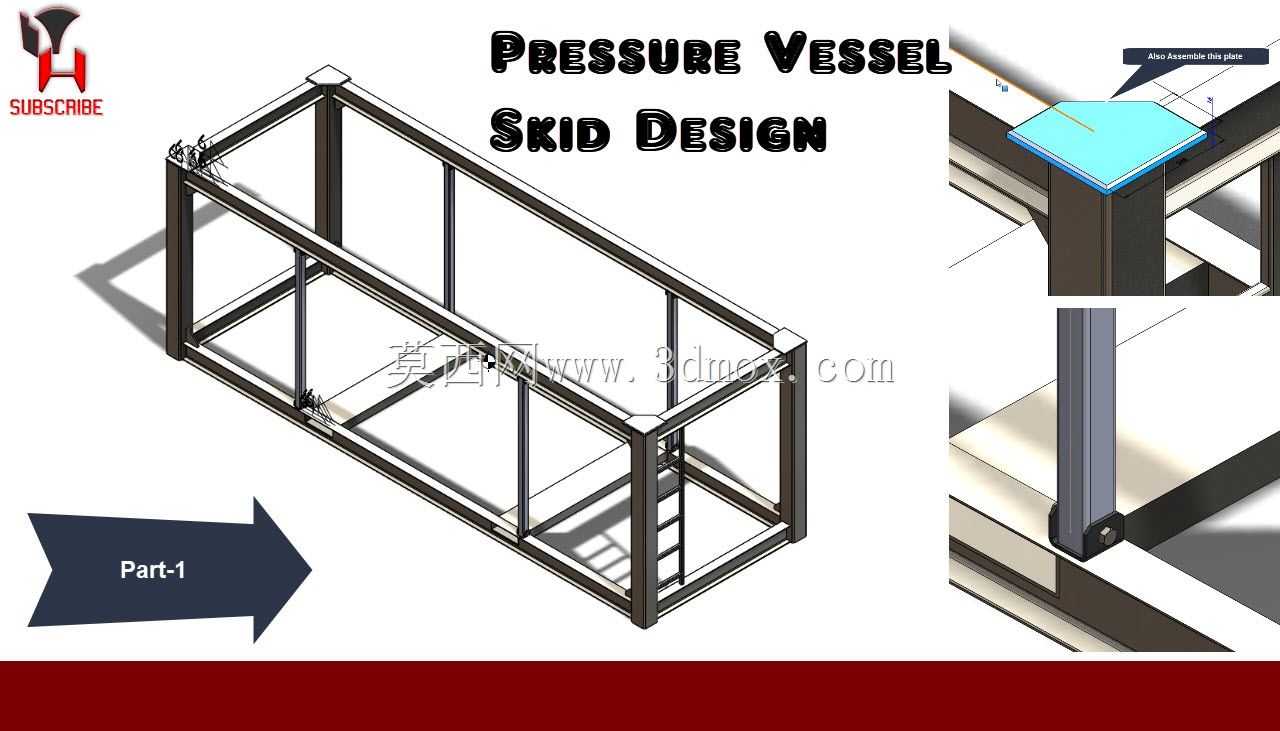

压力容器撬装承载框架结构设计方案

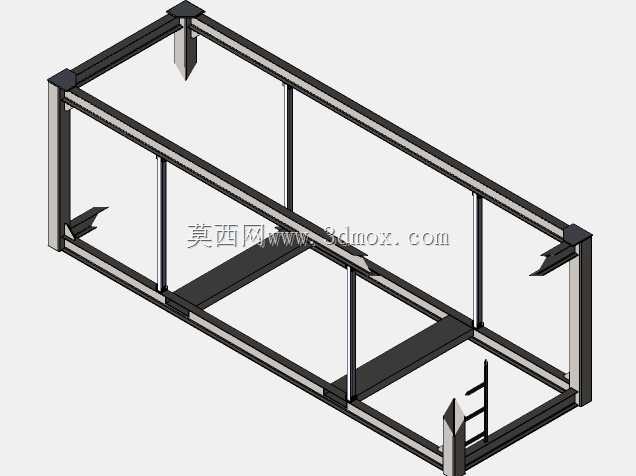

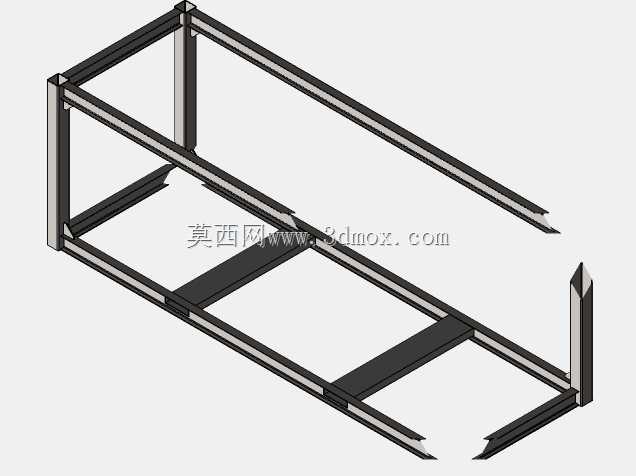

该撬装框架主要面向油气处理、化工介质输送场站的压力容器集成安装场景，解决传统现场安装压力容器时管路对接偏差大、现场焊接作业周期长、多设备排布杂乱无统一运维通道的痛点，可直接在预制厂区完成压力容器、配套阀组、管线、爬梯及附属操作平台的预装整合，整体运输至现场后仅需对接进出口主管路与接地端子即可投用，大幅压缩现场施工周期，降低野外作业的安全管控风险。框架主体采用标准矩形型钢做立柱与纵横向主梁，所有连接节点采用满焊工艺，焊后做应力释放处理，避免长期承载出现焊缝开裂变形，底部设置整圈承载边梁，可适配撬块整体吊装、叉车转运的受力需求，吊装点位对应主梁加强位置，防止吊装过程中框架出现扭曲变形。设计阶段优先考虑压力容器的安装边界，框架内部净空尺寸匹配常规立式/卧式压力容器的安装支座间距，预留出容器本体保温层、附属仪表接线的操作空间，侧面集成的直爬梯对应顶部操作平台位置，爬梯踏步做防滑处理，顶部平台边缘设置踢脚板与护栏安装位，满足运维人员登顶操作阀门、巡检仪表的安全要求。框架的立柱底部预留地脚螺栓安装孔，孔位做长圆孔设计，可抵消现场基础施工的微小尺寸偏差，安装时可通过垫铁调整框架整体水平度，避免容器安装后出现倾斜导致的介质液位计量偏差。框架侧面预留多组管线穿装孔位，可根据实际工艺需求排布介质进出口管线、排污管线、仪表风管线，所有穿装孔位做钝化处理，防止划伤管线防腐层。考虑到撬装设备可能面临的户外腐蚀环境，框架整体预留喷砂除锈后涂覆防腐漆的工艺余量，型钢选型时已预留足够的腐蚀裕量，即使在沿海高盐雾区域使用，也能保证足够的结构承载寿命。框架的模块化设计支持多组撬块并排拼接，相邻撬块的边梁预留连接螺栓孔，可根据场站处理量需求灵活扩展撬组规模，无需重新设计主体承载结构，大幅降低同类型项目的重复设计工作量。
