金属C形夹紧工装结构三维设计

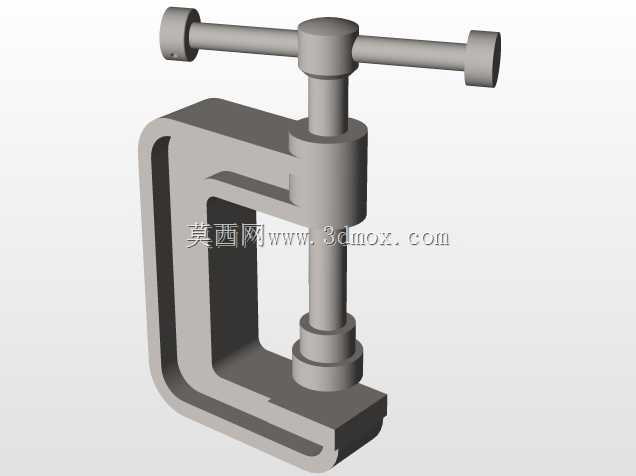

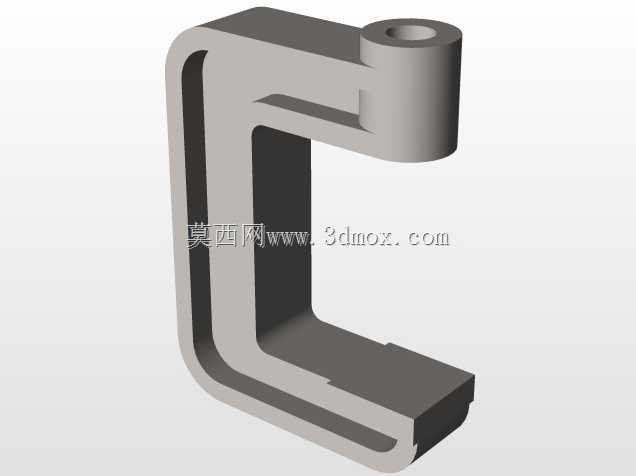

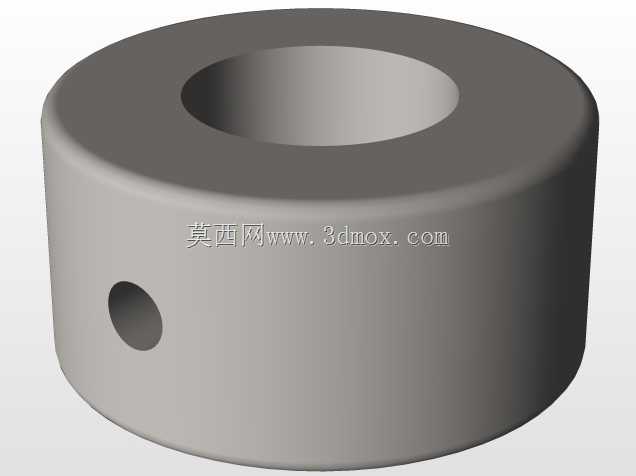

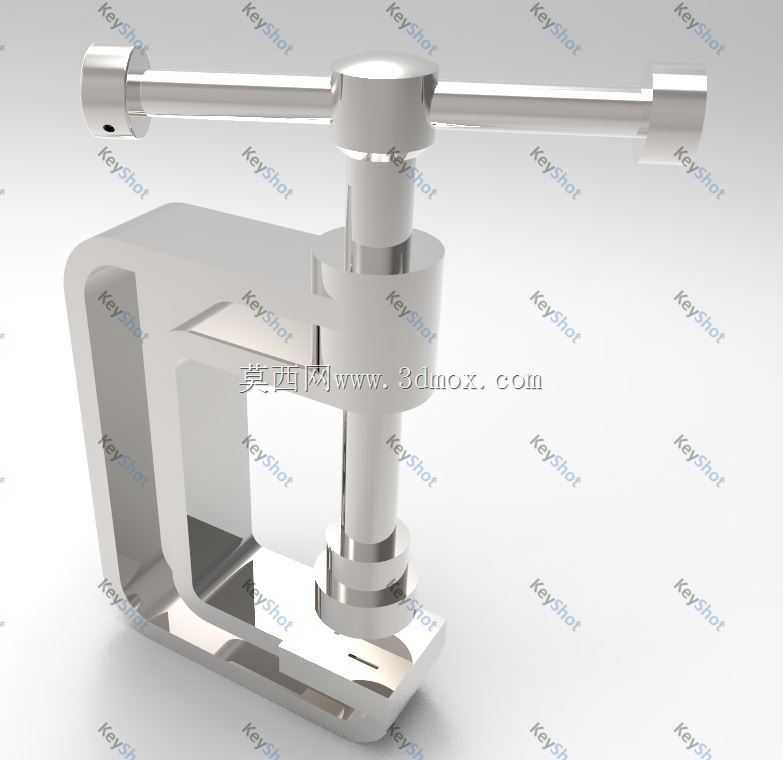

在小型零件装配、工件临时固定、板材粘接压紧、薄壁件焊接定位这类现场作业场景里，C形夹是一线操作工人和装配工位最常取用的手动夹紧工具，区别于气动、液压驱动的夹紧机构，这类纯机械结构的C形夹不需要外接动力源，依靠手动旋拧螺杆就能输出稳定的夹紧力，适配多场景下的零散装夹需求。从结构设计逻辑来看，这款C形夹采用一体式C形铸钢本体作为承载基础，开口侧的上下两个承压面做了平行度公差控制，保证夹紧时工件受力均匀，不会出现单侧压偏导致的工件翘起、装夹错位问题。中部的传动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向夹紧力，长期反复旋拧使用也不容易出现滑牙、螺纹变形的失效问题。螺杆顶端设计了T型转动手柄，不需要额外搭配扳手类工具，操作人员直接用手转动手柄就能完成夹紧与松开动作，手柄两端做了圆弧倒角处理，避免操作时剐蹭操作人员手部，符合手动工具的人机工程设计要求。螺杆底部的压头做了可转动式结构设计，夹紧过程中压头会随螺杆下压接触工件表面后自动止转，不会因为螺杆的旋转带动工件移位，也能避免压头旋转刮花工件的待加工表面。从安装边界与尺寸适配角度来看，这款C形夹的开口深度与开口高度经过比例优化，既能够满足常规厚度工件的装夹需求，又不会因为本体尺寸过大导致操作笨重，C形本体的背部厚度经过强度校核，在达到额定夹紧力时不会出现开口张开变形、本体断裂的风险，整体结构没有多余的冗余设计，所有受力部位都做了圆角过渡，减少应力集中带来的结构失效隐患。实际使用过程中，这类C形夹可以单独使用完成单点位的工件固定，也可以多个组合排布，完成长条形板材、框架类构件的多点位同步压紧，在机加工临时装夹、木工拼板粘接、五金件维修固定、电子元器件焊接定位等场景下都能适配，结构简单可靠，维护成本极低，只需要定期在螺纹部位涂抹润滑脂就能保证长期顺畅使用，不需要复杂的日常保养流程。
