外六角长螺母工程图配套三维建模实例

项目分类:3D模型 发布时间:2021-09-07 ID:263833
  • 外六角长螺母工程图配套三维建模实例
  • 外六角长螺母工程图配套三维建模实例
  • 外六角长螺母工程图配套三维建模实例

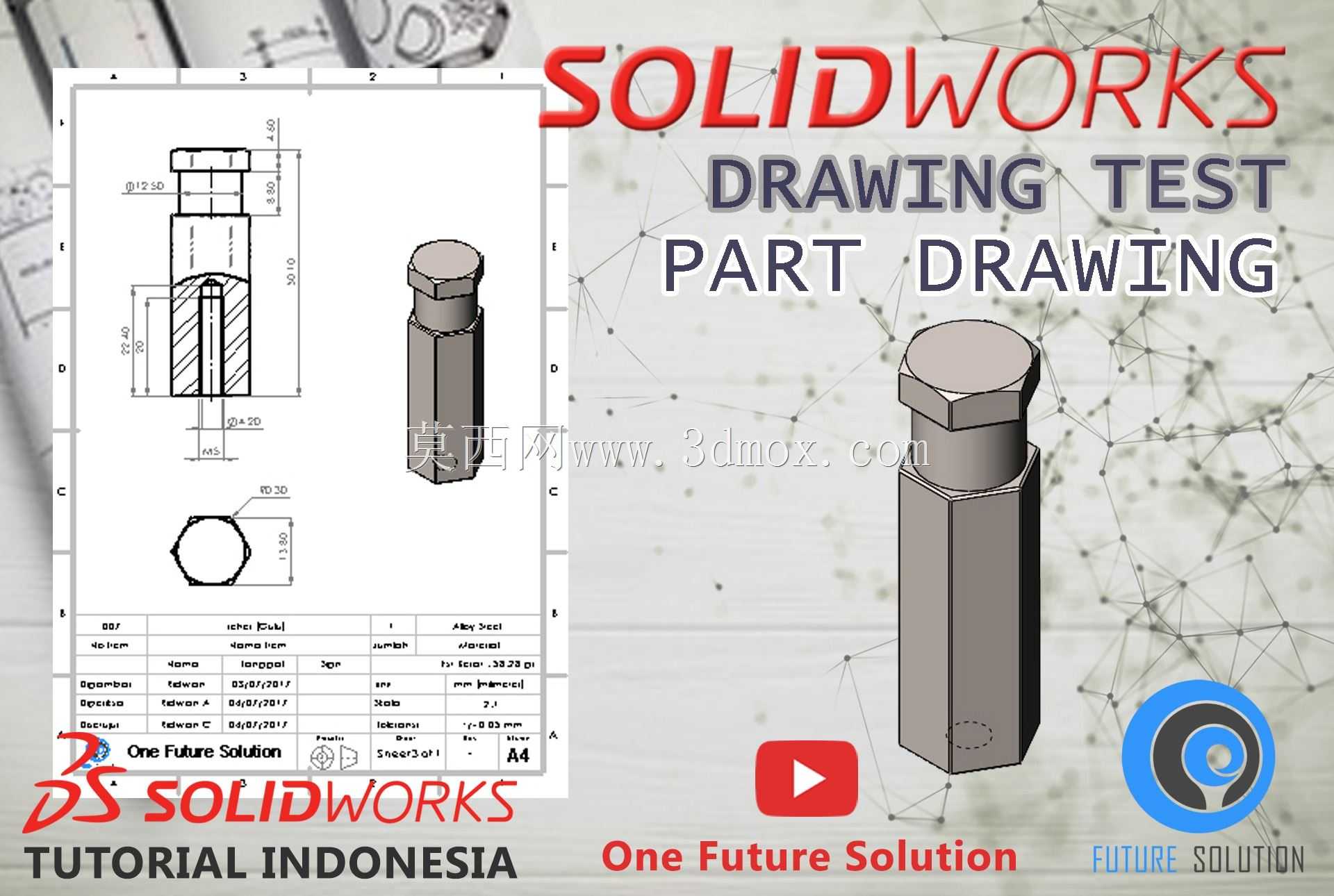

本次建模实例对应的零件为外六角加长型内螺纹紧固件,这类零件在机械装配场景中应用十分广泛,常见于需要长螺纹啮合、调整连接间距、或者需要配合螺杆实现行程微调的工装夹具、非标自动化设备机架、模具模架连接部位。不同于标准薄型六角螺母,该零件的六角头部厚度更大,杆部带有延伸的圆柱段,内螺纹贯穿整个零件长度,能够提供更长的螺纹啮合长度,在受振动载荷的连接场景下,可有效降低螺纹滑牙、连接松脱的风险,同时加长的圆柱段可以穿过较厚的安装板,无需额外加装衬套就能实现定位与连接的双重作用。从设计思路来看,建模时首先需要确定六角头部的对边尺寸、对角尺寸,这两个参数直接决定了安装时扳手的适配规格,以及安装孔的避让边界,六角头部的下端面为安装贴合面,需要保证平面度要求,避免锁紧时出现偏载导致螺纹受力不均。零件的内螺纹需要根据适配的螺杆规格确定大径、小径、螺距参数,建模时可通过螺旋扫描切除的方式生成真实螺纹牙型,也可在工程图中通过螺纹注释简化标注,但三维模型中需要保留螺纹的装饰线特征,方便后续装配时做干涉检查。零件的圆柱段外径需要与六角头部的内接圆做平滑过渡,过渡处设置微小的倒角,避免热处理或者装配时出现应力集中,零件的上下端面都需要设置倒角,既可以去除加工毛刺,也能在拧入时引导螺纹对位,避免螺纹首牙磕碰损坏。从安装边界来看,这类加长螺母的安装空间需要预留足够的扳手操作空间,六角头部周围至少要留出对应扳手厚度的旋转空间,圆柱段穿过的安装孔直径需要比圆柱外径大0.2-0.5mm,保证装配时能够顺利穿入,同时避免间隙过大导致连接偏斜。在工程图绘制环节,需要完整标注六角对边尺寸、总长度、内螺纹规格、圆柱段外径、各部位倒角尺寸,同时添加形位公差要求,比如螺纹轴线与六角头部下端面的垂直度,保证锁紧时螺纹受力均匀,标题栏中需要明确材料、表面处理要求,这类零件通常采用中碳钢制作,表面做发黑或者镀锌处理,满足防锈与强度要求。建模过程中需要注意特征的先后顺序,先绘制主体轮廓旋转生成基础实体,再切除生成内螺纹,最后做倒角、圆角等细节特征,保证特征树逻辑清晰,方便后续修改参数时调整规格,这类练习实例能够帮助设计者掌握紧固件类零件的建模逻辑,以及工程图从三维模型投影生成、标注、添加技术要求的完整流程,对于掌握机械设计出图规范有很强的实操参考价值。
