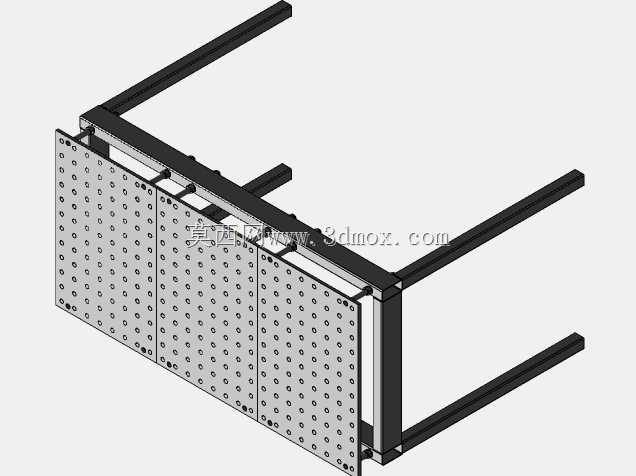

多孔板式方管框架焊接作业台结构

在金属结构件焊接加工的车间场景里，这类带多孔面板的焊接台是工位上的核心基础工装，区别于厚重的铸铁焊接平台，它更适配中小型钣金件、型材框架类工件的组对焊接作业，尤其适合小批量多品种的非标金属件加工场景，能灵活搭配快速夹钳、定位角铁、磁力座等辅具完成工件定位，不需要在台面上反复钻孔攻丝来适配不同工件的装夹需求。从结构设计逻辑来看，主体框架采用40*40规格的方管焊接成型，框架的受力方向做了斜向补强处理，避免长期承受焊接敲击、工件重压后出现框架变形，框架底部预留的延伸支腿结构，既可以直接通过膨胀螺栓固定在车间水泥地面，也能搭配可调脚杯实现台面水平度微调，适配地面不平整的老旧车间安装场景。台面部分采用10mm厚度的钢板加工，面板上按等间距阵列排布的通孔，孔位公差控制在±0.1mm范围内，既可以穿入定位销实现工件的快速定位，也能配合T型滑块、快速夹钳实现不同外形工件的压紧固定，三块拼接式的面板设计，一方面降低了整块大板加工的平面度控制难度，另一方面当某块面板出现焊接飞溅粘连、局部烧损变形时，可以单独更换对应面板，不需要整体更换台面，大幅降低后期维护成本。框架后侧延伸出的两根横向方管结构，是专门预留的焊枪挂架、线缆收纳支架安装位，作业时可以把送丝管、焊接电缆搭在支架上，避免线缆拖拽刮碰已定位好的工件，也能减少线缆在地面拖拽造成的绝缘层磨损。这类焊接台的安装边界需要注意，台面整体高度控制在850mm，符合成年操作人员站立作业的人体工程学高度，不需要额外搭配增高垫脚，台面前侧预留了100mm宽度的无孔区域，方便放置焊接防护面罩、焊条盒、敲渣锤等常用小工具，避免工具从台面边缘滑落。实际使用中，这类焊接台不需要做特殊的地基处理，只要地面承重满足每平方米500kg以上即可安装，相比重型铸铁平台，它的整体重量更轻，车间布局调整时可以通过叉车整体转运，不需要拆解后重新组装调试，非常适合产能灵活调整的中小型机加工、钣金加工车间使用。面板的多孔设计还兼顾了焊接排烟的需求，部分工位可以在台面下方加装小型抽风管道，焊接产生的烟尘可以通过面板上的通孔直接向下抽吸，相比侧吸式排烟装置，排烟路径更短，对作业人员的呼吸防护效果更好。框架的方管连接处全部采用满焊工艺，焊后做了去应力处理，避免长期使用后焊缝开裂导致台面晃动，方管表面做了喷塑处理，能抵御焊接飞溅的烫损，也能防止车间潮湿环境造成的机架锈蚀。
