电机定子装配作业专用工装设备

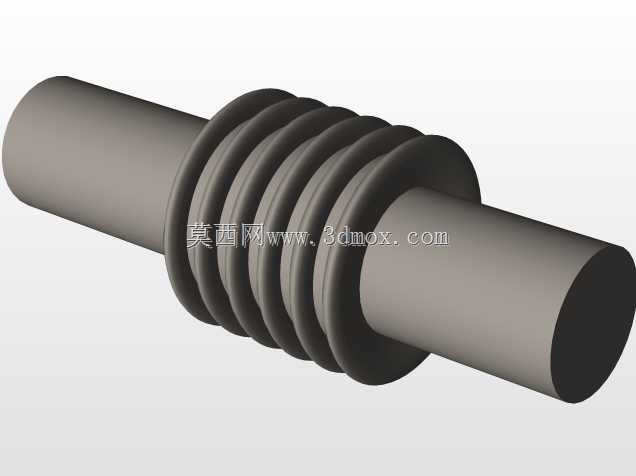

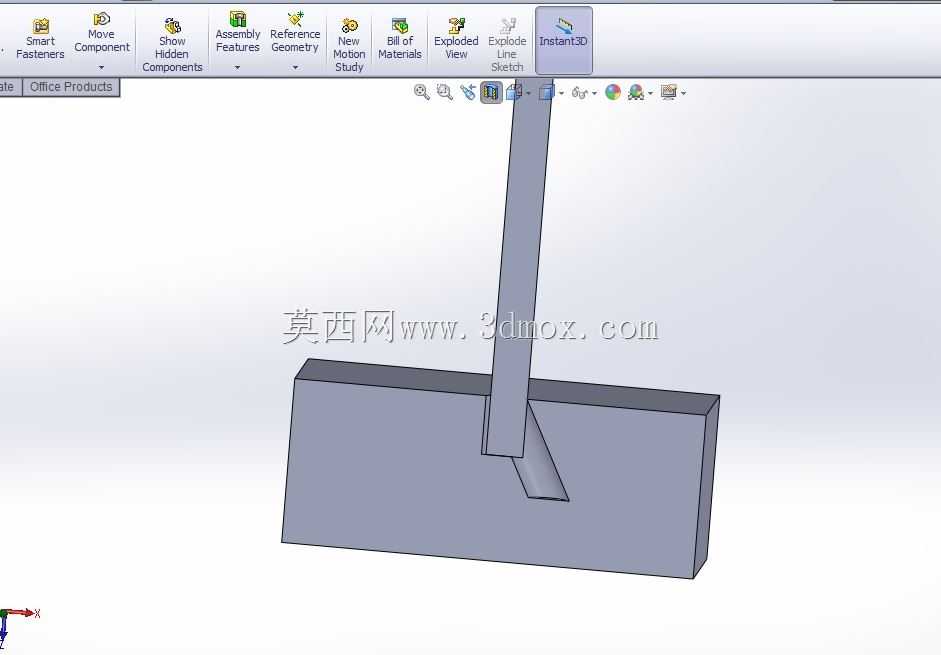

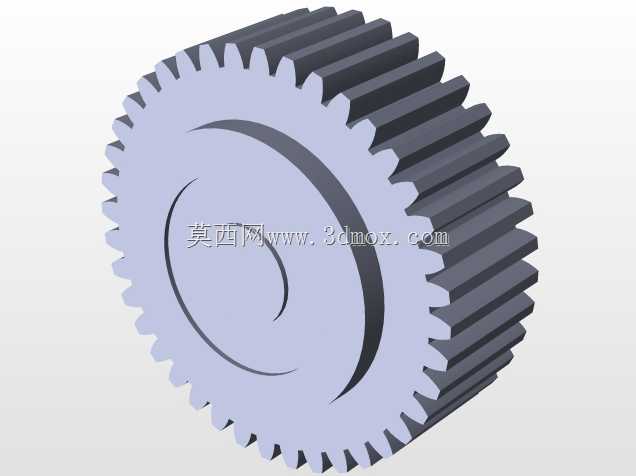

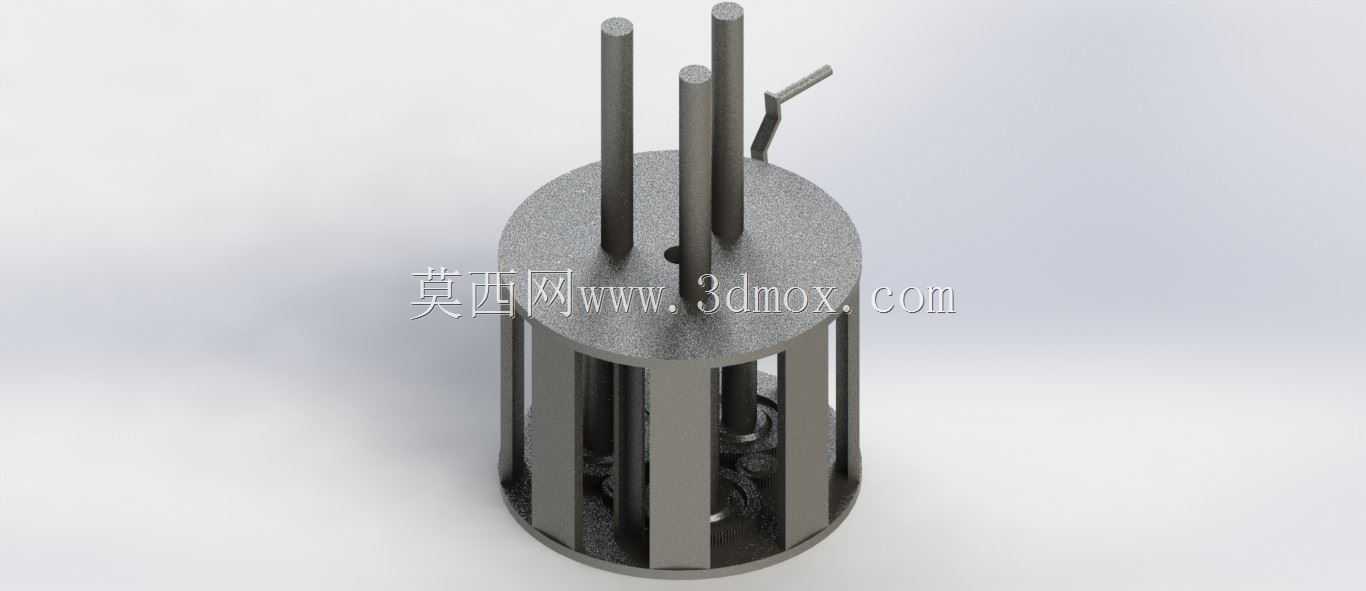

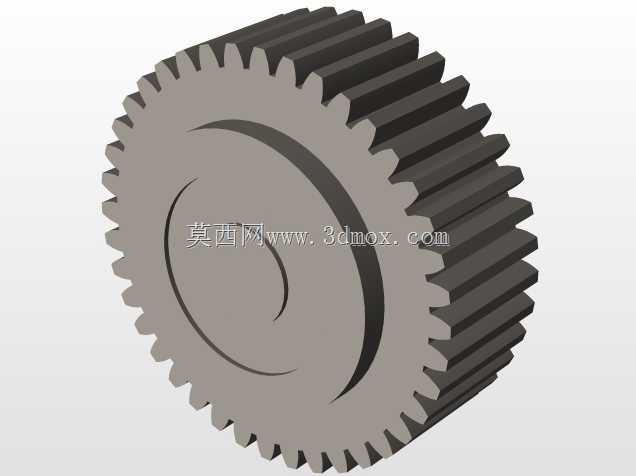

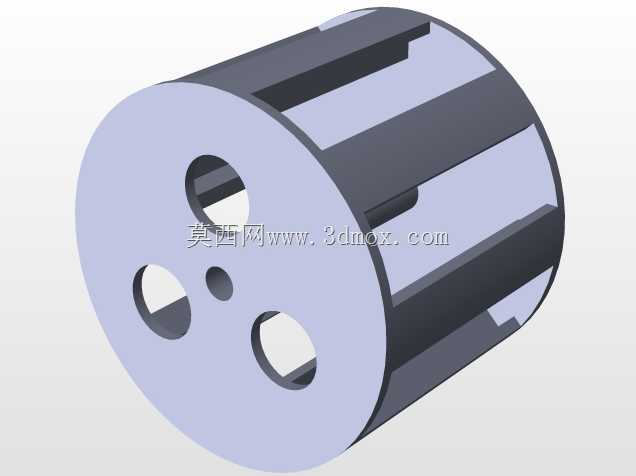

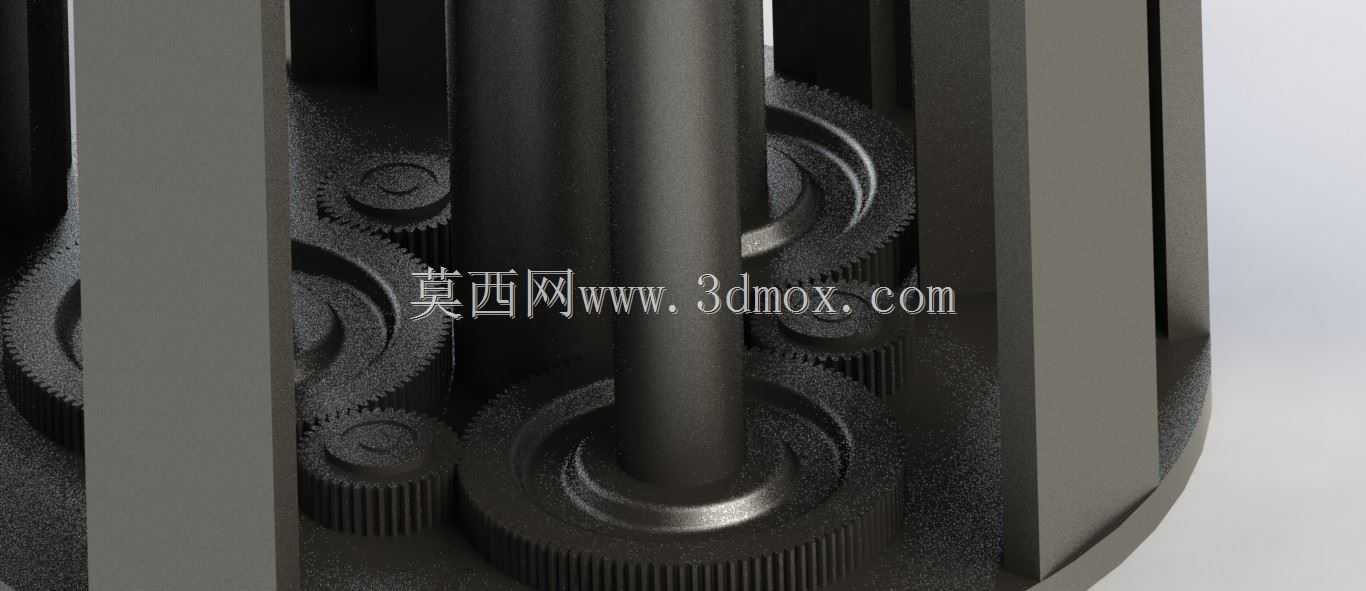

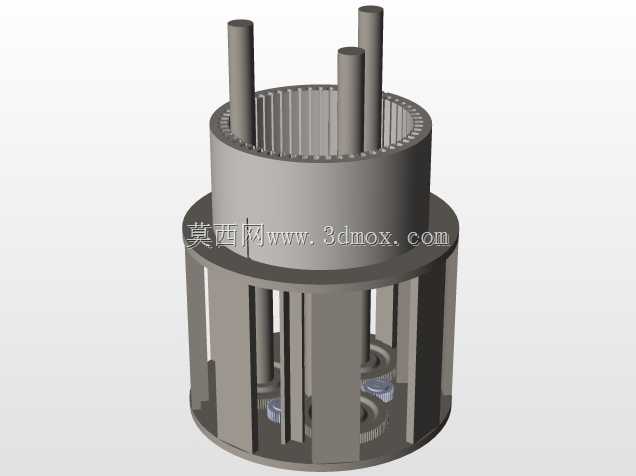

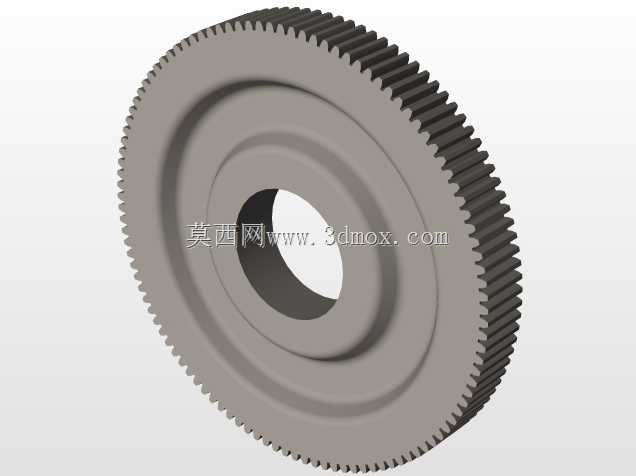

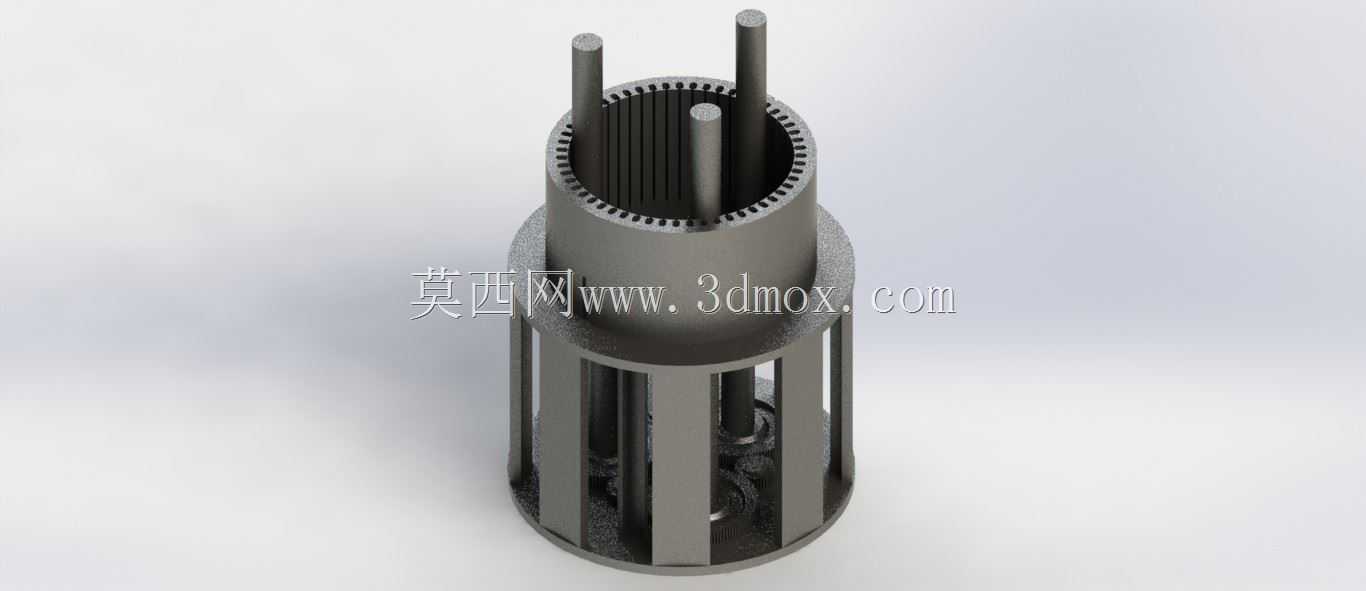

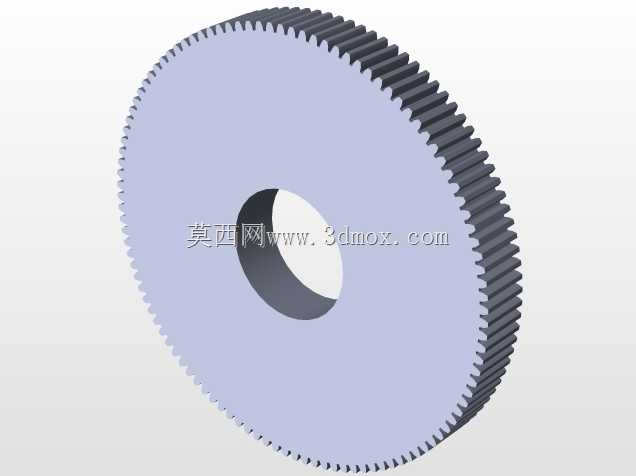

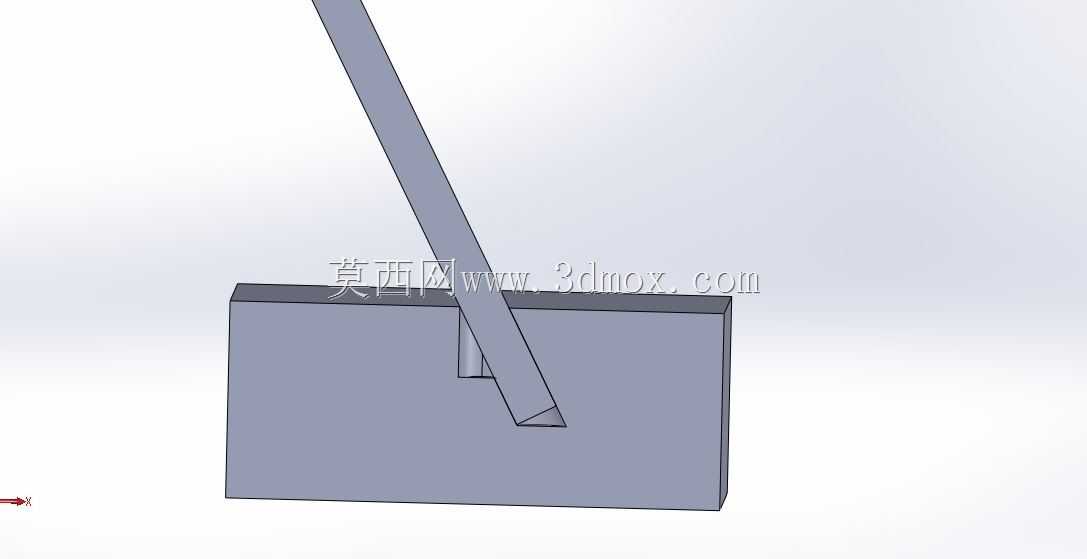

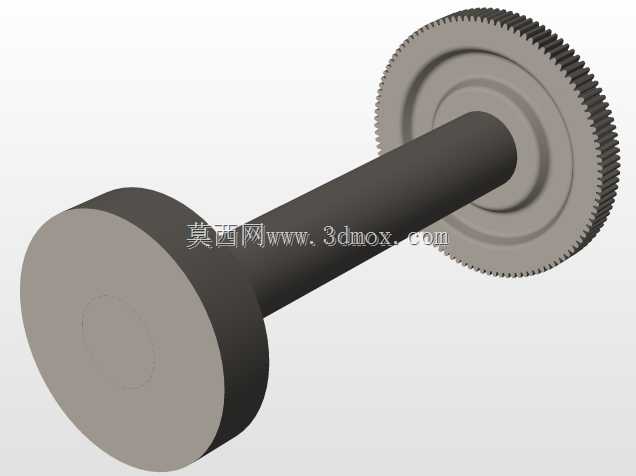

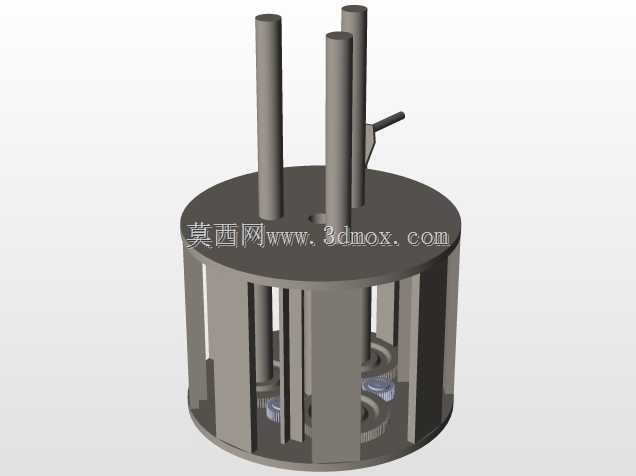

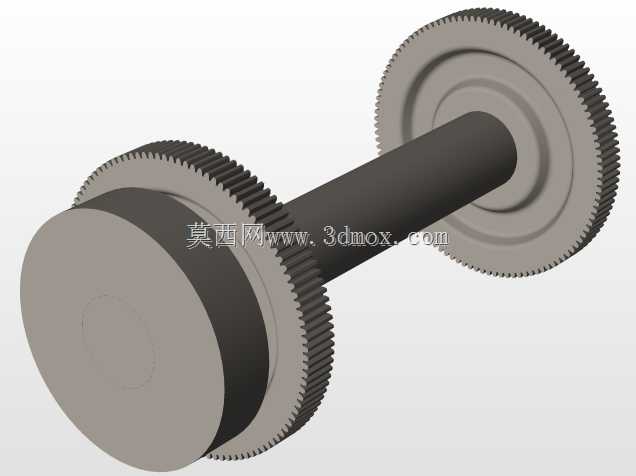

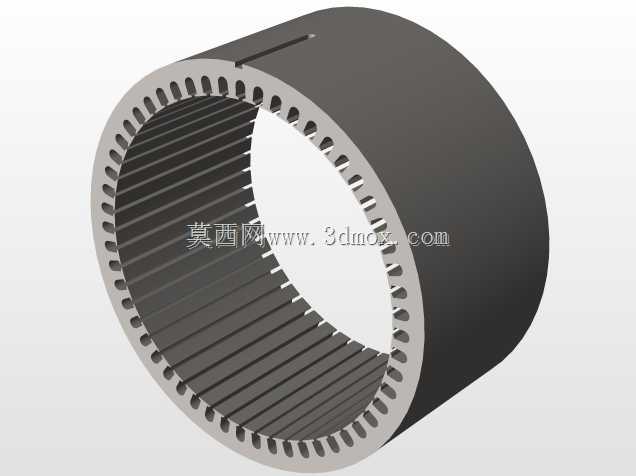

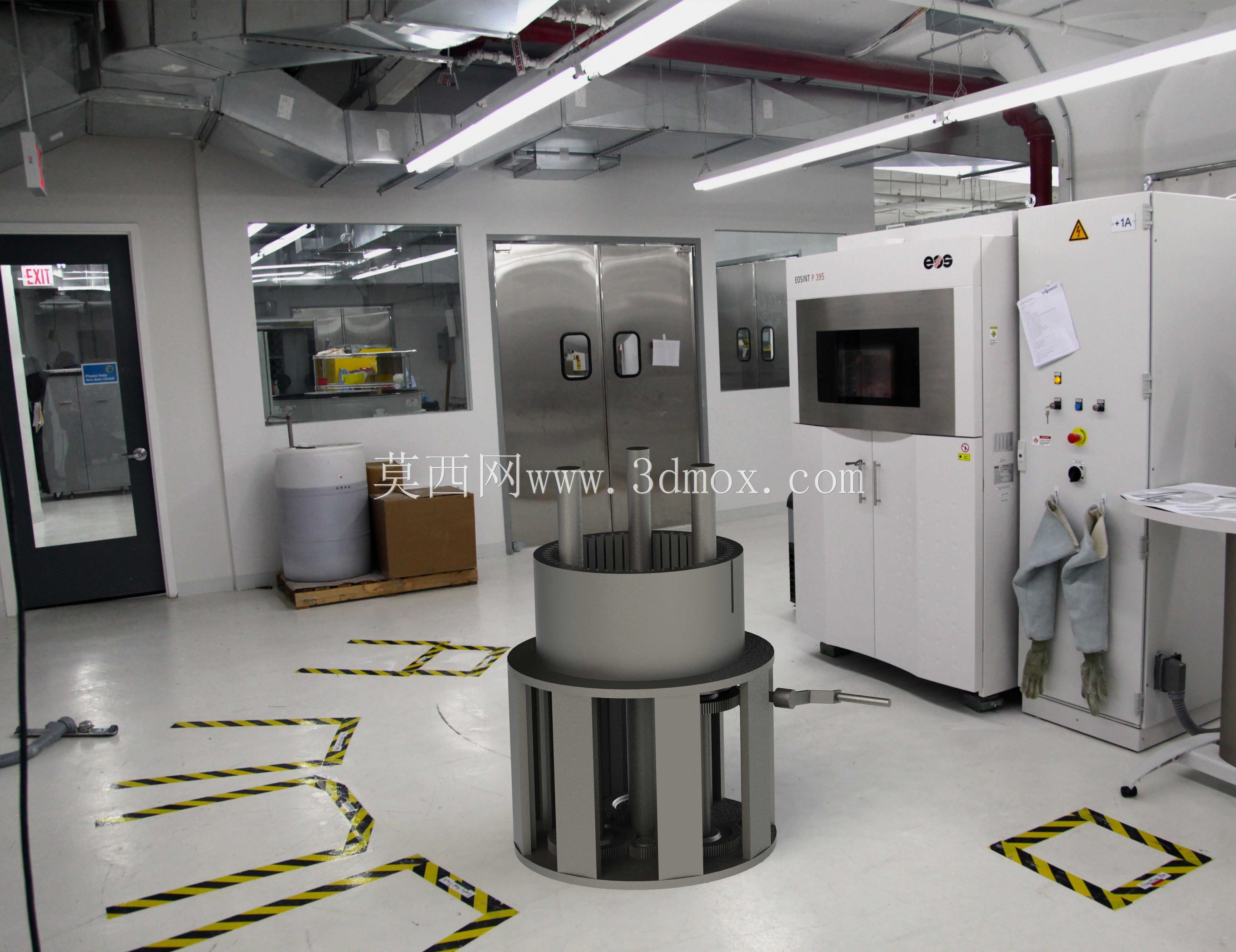

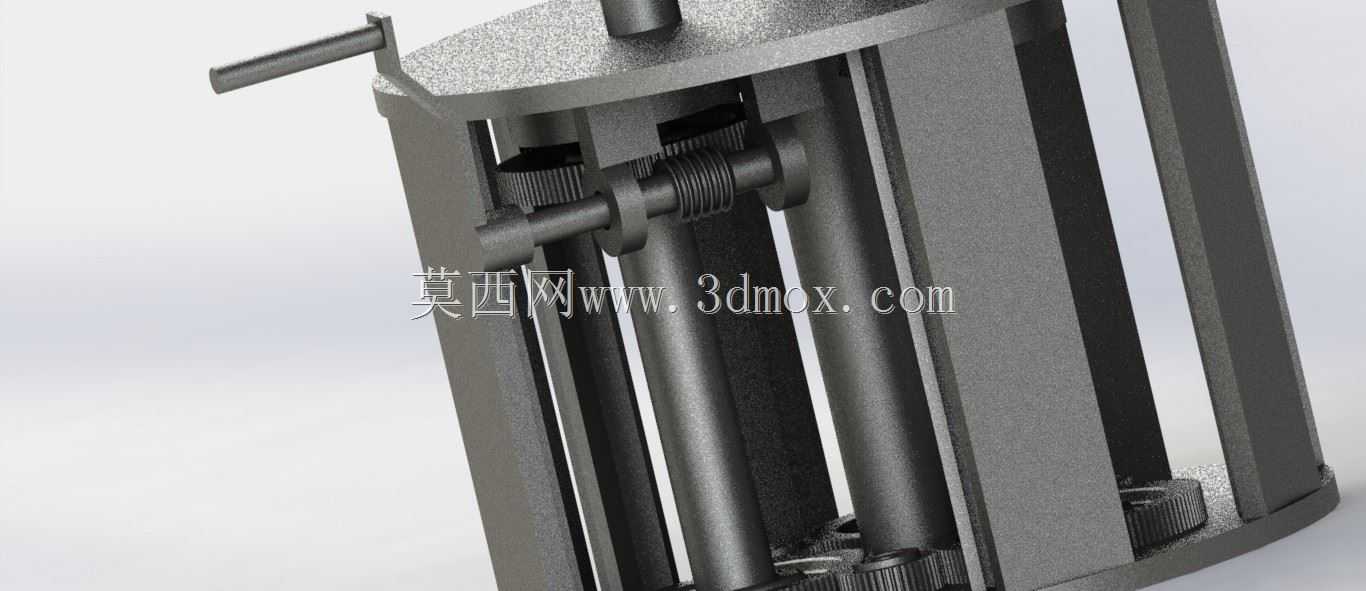

这款定子装配工装主要面向中小型电机量产车间的定子组件装配工序，适配直径范围120-260mm的定子铁芯与机壳的同轴压装、绕组整理作业，可直接嵌入现有电机装配产线的中段工位，替代传统人工敲装、简易压板压装的作业模式，解决人工装配过程中定子铁芯偏斜、绕组绝缘层刮损、装配同轴度超差的常见问题。设备整体采用立式双层同轴定位结构，下层为带定位销的基座，安装时需保证基座底面与车间硬化地面的水平度误差不超过0.1mm/m，基座预留四个M16的膨胀螺栓固定孔，整体占地尺寸控制在800mm*800mm范围内，不会过度占用产线横向排布空间，适配多数中小型电机厂的现有产线工位间距要求。上层的定位套采用可快换结构，针对不同规格的定子铁芯，仅需更换对应内径的定位衬套即可完成换型，换型操作无需额外吊装工具，单人即可在10分钟内完成调整，适配多品种小批量的电机生产排产需求。设计过程中优先考虑了作业过程中的防护需求，定位结构边缘全部做R3圆角处理，避免装配过程中剐蹭定子绕组的绝缘漆层，压装工位的受力面做了网格防滑处理，防止定子铁芯放置时出现滑移。设备侧面预留的操作手柄采用杠杆式省力结构，压装行程控制在150mm，操作力不超过150N，一线作业人员无需额外辅助工具即可完成压装动作，相比传统液压压装设备，无需外接液压动力源，也不存在液压油泄漏污染车间环境的隐患，适合对洁净度有一定要求的中小型电机装配车间使用。在定位精度设计上，基座与上层定位套的同轴度公差控制在0.02mm以内，能够保证定子压入机壳后，定子内圆与机壳止口的同轴度满足电机后续总装的形位公差要求，减少后续转子装配时的扫膛风险。设备的下部支撑结构采用加厚钢板焊接成型，焊后做整体去应力处理，长期承受压装反作用力也不会出现结构变形，保证长期使用的精度稳定性。日常维护仅需定期在定位滑动面涂抹少量润滑脂即可，无需复杂的保养流程，适配制造车间一线的设备运维能力。
