芯片晶圆成像安装分装机结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:263837
  • 芯片晶圆成像安装分装机结构设计
  • 芯片晶圆成像安装分装机结构设计
  • 芯片晶圆成像安装分装机结构设计

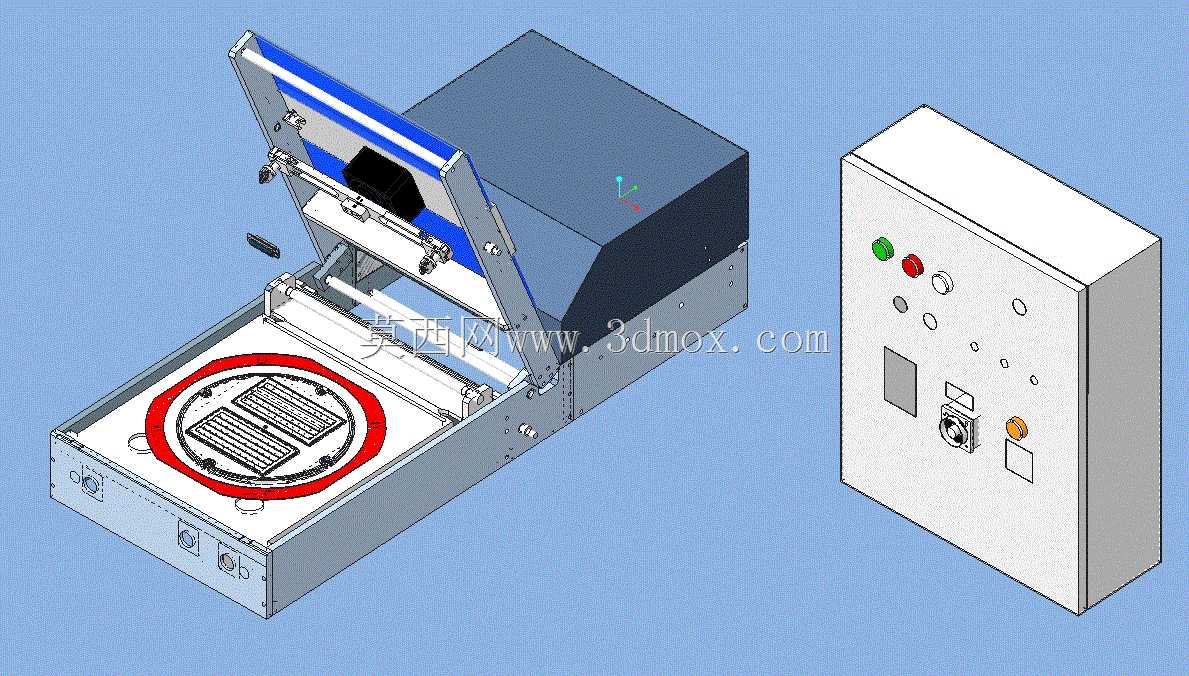

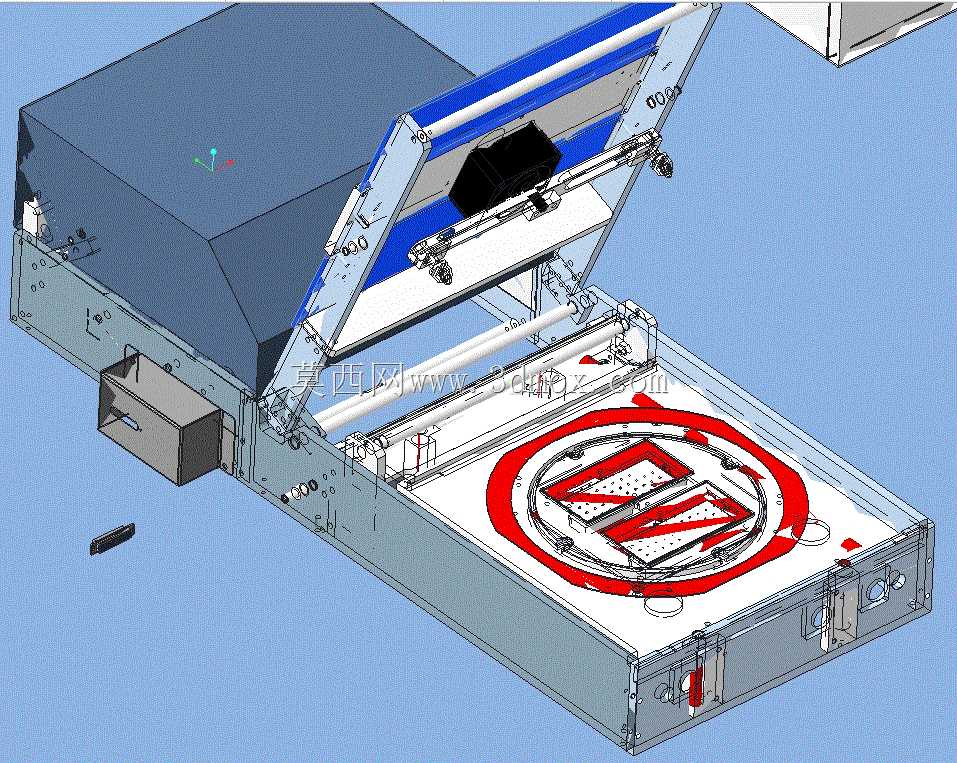

这套设备主要面向半导体后道封装测试环节的晶圆上料安装工位,日常承担芯片成像检测前的晶圆定位、装夹与工位转移作业,在芯片封装线、晶圆测试工位中属于衔接成像检测模块与上料传输模块的核心配套工装,能适配6英寸及以下规格的标准晶圆装夹需求,替代传统人工对位装夹的作业模式,降低晶圆取放过程中的磕碰、污损风险。从结构设计逻辑来看,设备采用上下翻盖式的作业腔体结构,上翻盖集成了压合定位与成像辅助光路的安装位,翻盖开合处采用阻尼铰链做支撑,开合角度可稳定停留在0-105度区间,方便操作人员取放晶圆与日常维护腔体内部构件;下腔体内部设置了带红色密封圈的圆形晶圆承载台,承载台表面做了硬质阳极氧化处理,密封圈采用耐晶圆清洗剂腐蚀的氟橡胶材质,闭合后可实现腔体内部的微环境隔离,避免外部浮尘落在晶圆表面影响成像检测精度。配套的独立电控柜采用壁挂式安装结构,柜体正面排布了启动、停止、急停三类操作按钮,同时预留了状态指示灯、参数调节旋钮与门锁开关的安装位,柜体内部预留了PLC模块、伺服驱动器、接线端子排的安装空间,走线槽沿柜体内侧边缘排布,强弱电走线做了物理分隔,避免信号干扰影响设备运行稳定性。设备整体安装边界控制在长650mm、宽480mm、翻盖闭合时总高320mm的范围内,作业时翻盖打开后的最大高度为580mm,可直接适配标准高度的半导体作业工作台安装,不需要额外改造现有工位的台架结构;承载台的定位销采用可更换式设计,针对不同规格的晶圆载具可快速更换对应定位销,换型时间控制在5分钟以内,适配多规格小批量的芯片测试生产需求。结构设计过程中针对腔体开合的同轴度做了公差约束,翻盖闭合后与承载台的同轴度公差控制在0.02mm以内,保证压合过程中晶圆受力均匀,不会出现局部压损的情况;电控柜与主机之间采用快插式航空插头连接,设备移位或维护时可快速拆分接线,不需要重新做线号标记与接线调试,降低现场运维的工作量。
