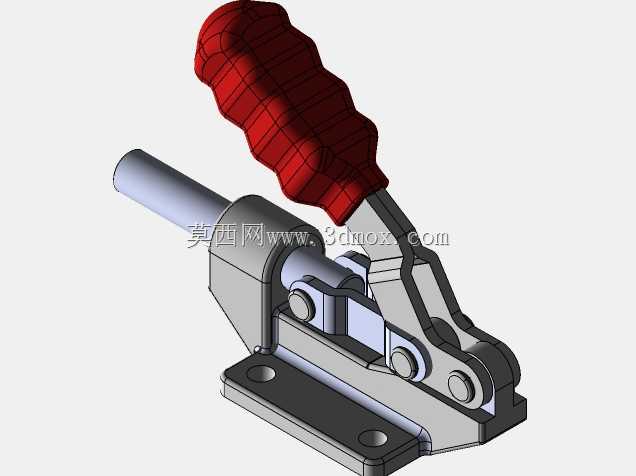

推拉式快速夹钳压紧定位机构

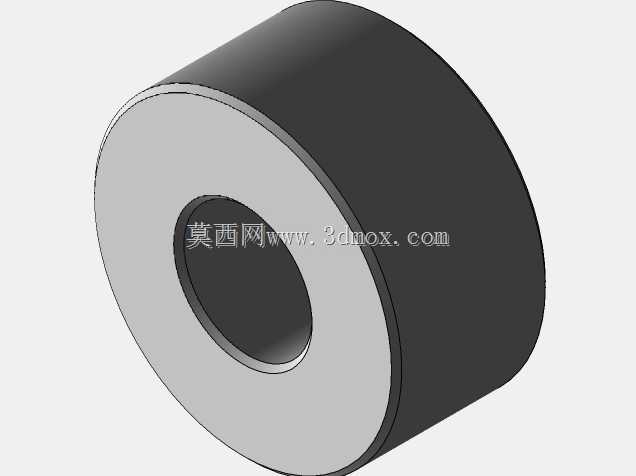

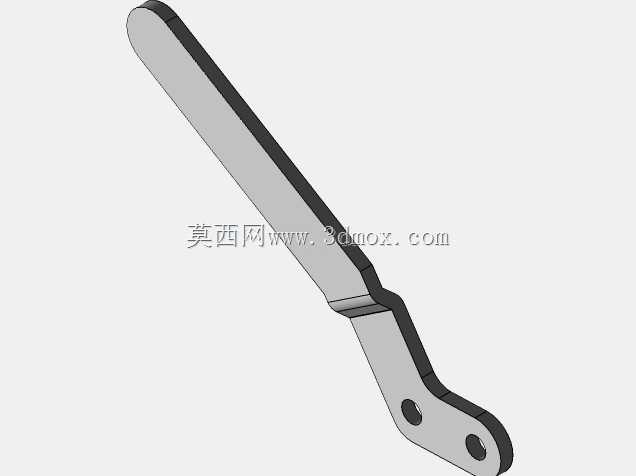

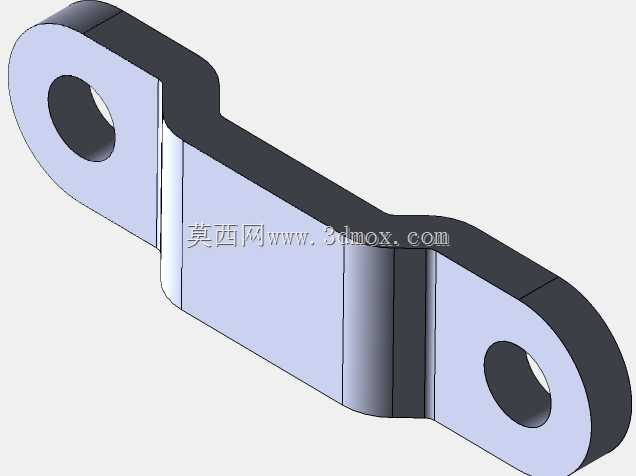

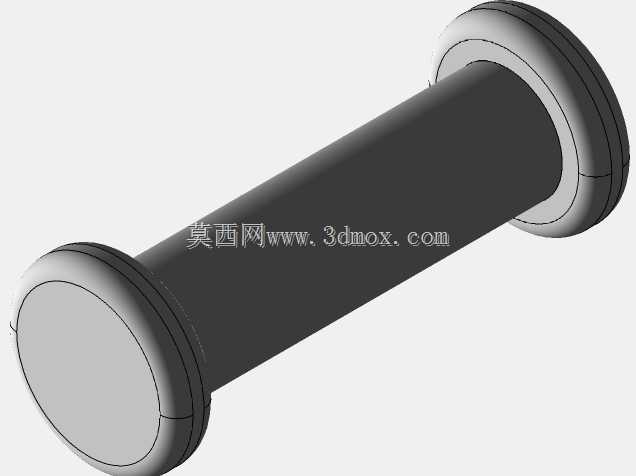

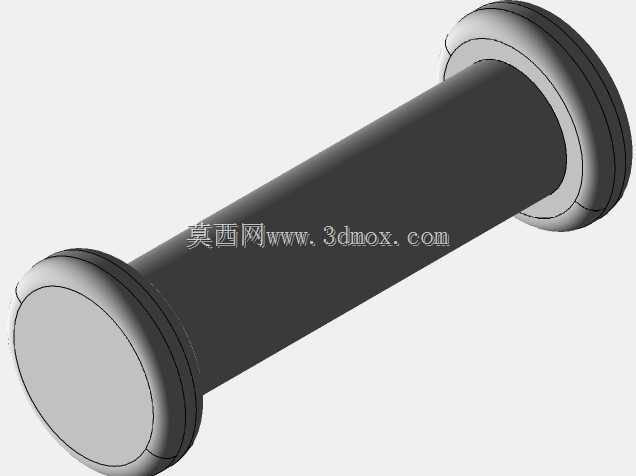

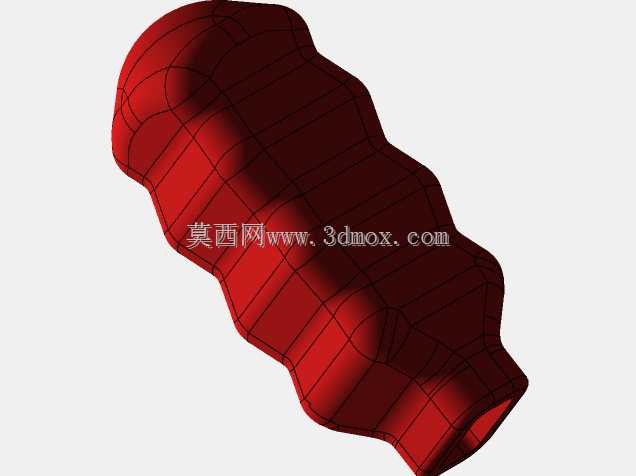

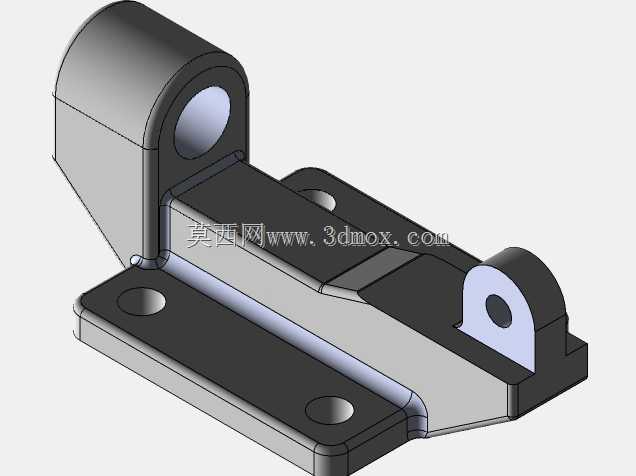

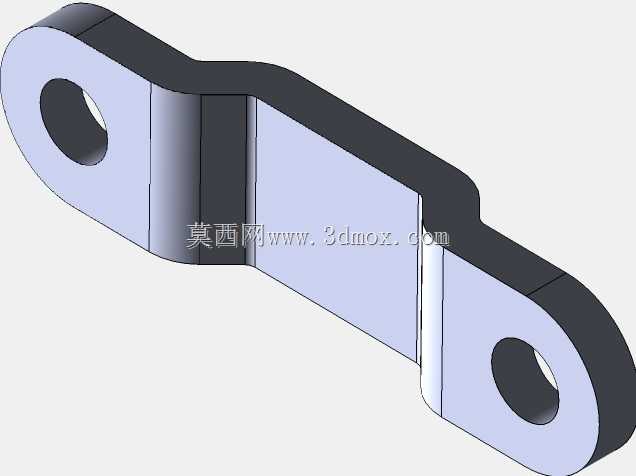

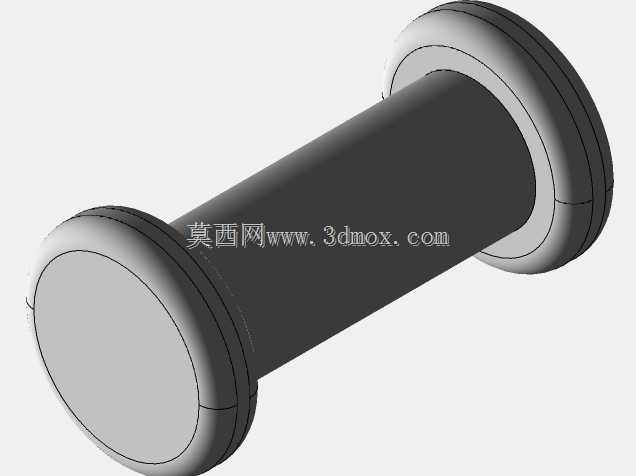

在工装夹具设计、非标自动化工位辅助定位、焊接工装搭建、零部件装配工序中，推拉式快速夹钳是出镜率极高的手动压紧执行元件，这类元件核心作用是通过连杆机构的死点自锁特性，在操作人员扳动操作手柄的单次动作中，完成推杆的直线伸出压紧与锁止，无需额外拧紧紧固件，能大幅缩减工件装夹的辅助工时，在小批量零部件加工、治具定位、电子产品组装工装、木制品拼接固定等场景中都有广泛应用。这款推式钮扣钳的结构设计完全遵循快速夹钳的经典连杆力学逻辑，操作端采用带防滑纹理的包覆式手柄，操作人员施力时能获得足够的摩擦力，即便手上沾有少量切削液、装配油脂也不会出现打滑脱手的问题，手柄的握持弧度贴合手掌发力角度，长时间重复装夹操作也能降低手部疲劳感。底部安装座采用带两个沉头安装孔的平板结构，安装时可直接通过内六角螺栓将夹钳主体固定在工装基板、工作台面或者治具架上，沉孔设计能让螺栓头部完全没入安装座平面，不会突出平面干涉工件放置，也能避免螺栓磕碰磨损。核心传动部分采用多组铰接连杆配合销轴连接，所有铰接位置都预留了合理的转动间隙，既保证扳动手柄时连杆传动无卡滞，又能避免间隙过大导致压紧状态下出现窜动间隙，当手柄扳动到锁止位置时，连杆机构刚好越过力学死点，此时即便推杆受到工件的反向推力，机构也不会自行松脱，能持续提供稳定的压紧力，只有主动反向扳动手柄才能解锁退回推杆。推杆部分采用圆柱形光轴结构，前端可根据实际装夹需求更换不同形式的压头，比如橡胶压头、尼龙压头或者金属压块，适配不同材质工件的压紧需求，避免压伤工件表面。从安装边界来看，这款夹钳的整体布局紧凑，安装座的孔位间距符合行业通用快速夹钳的安装尺寸规范，设计工装时可以直接替换同规格的其他品牌夹钳，无需重新加工安装孔位，推杆的行程长度能满足绝大多数常规厚度工件的装夹需求，锁止状态下的推杆伸出量稳定，重复装夹时的压紧位置一致性好，不需要每次装夹都重新调整压头位置。在实际选型应用中，这类推拉式夹钳常和卧式、垂直式快速夹钳搭配使用，针对工件不同方向的定位需求组合布置，比如在焊接工装中用来侧向顶紧工件的侧边，在装配治具中用来推出定位销或者压紧工件的侧向端面，相比螺旋式压紧结构，它的操作效率能提升数倍，而且压紧力的一致性更好，不会因为操作人员的施力大小不同导致压紧力出现明显波动。
