重型可调式快速压紧锁扣结构设计

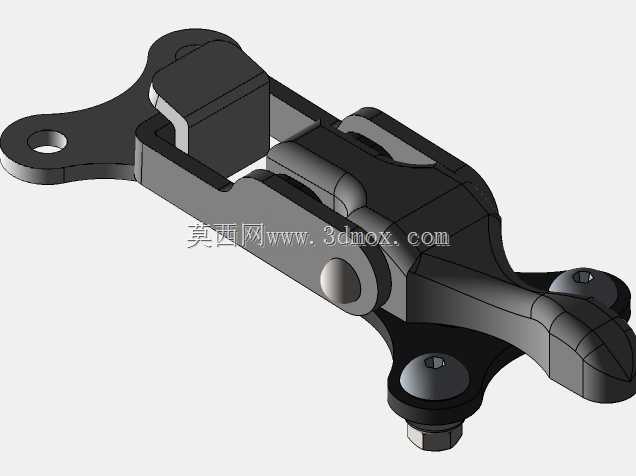

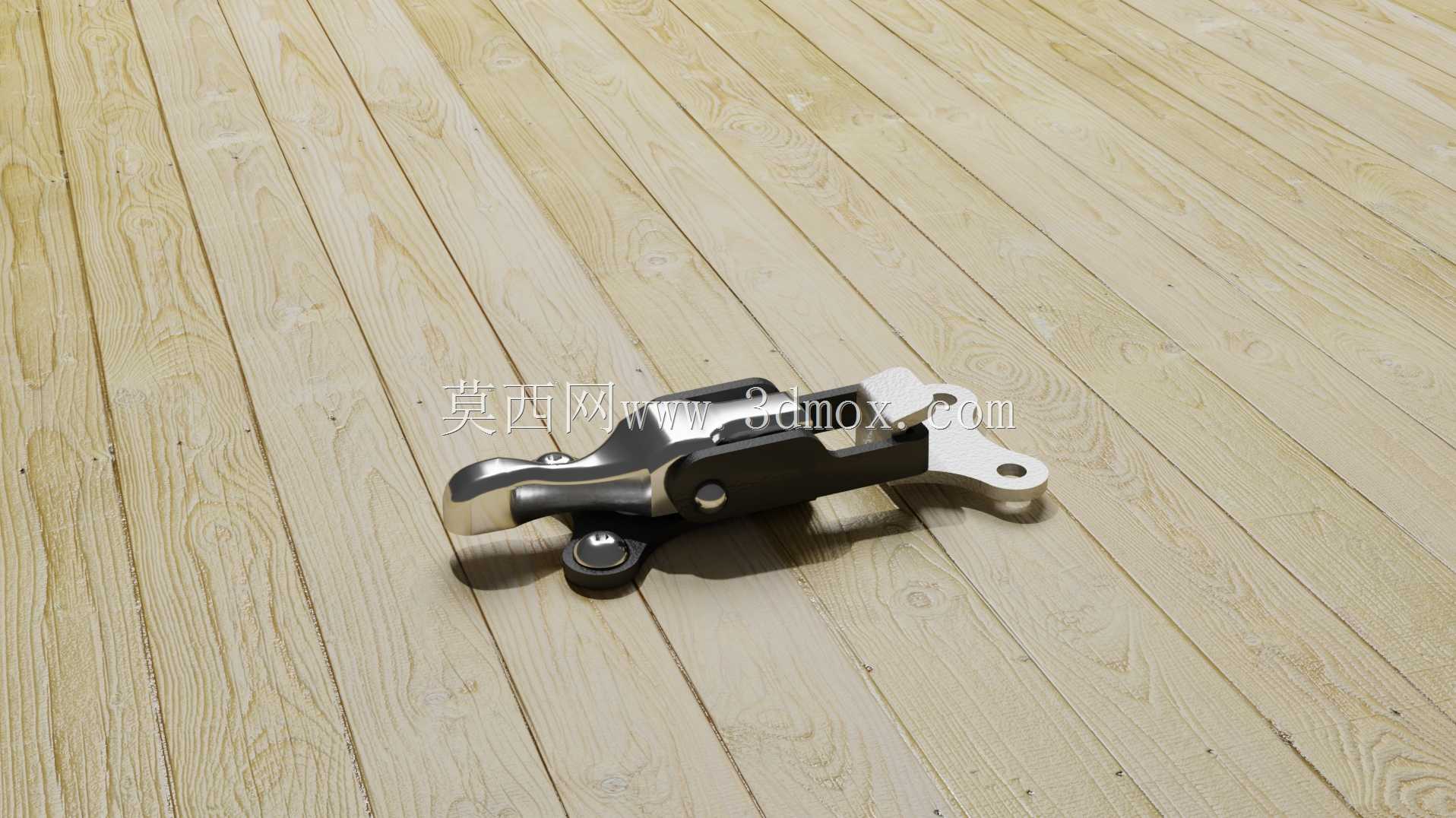

这类重型拉紧锁扣常被应用在需要频繁开合、同时要求大压紧力的工业场景中，比如大型设备检修门、厚板材拼接的设备外壳、需要密封的舱体盖板、工装夹具的快速压紧工位，相比普通螺栓紧固，它不需要额外工具就能完成锁紧与解锁，单次操作耗时不到两秒，能大幅降低设备运维、工件装夹的辅助时间。从结构设计逻辑来看，这款锁扣采用了杠杆增力的死点锁紧原理，锁合状态下连杆机构越过力学死点，即便承受外部振动、冲击载荷也不会自行松脱，锁体底座采用双安装孔位设计，安装时可以通过调整锁钩的啮合深度，适配不同厚度的被连接件，补偿加工带来的尺寸公差，避免出现锁合过松压不紧、过紧无法扣合的问题。外形方面，锁体主体采用弯折成型的金属结构，受力部位做了加厚处理，活动铰接点都设置了耐磨衬套，长期反复开合不会出现铰接孔磨损松旷的问题，锁体表面做了发黑与镀铬的复合处理，兼顾耐磨与防锈性能，能适应车间多油污、高湿度的使用环境。安装边界上，锁体底座的两个安装孔中心距适配常规工业型材的安装孔位，不需要额外打孔攻丝就能直接固定在铝型材、钢板焊接的机架上，锁钩部分采用带腰型孔的安装结构，允许前后方向有五毫米左右的调整量，降低安装时的对位精度要求，即便是现场施工安装，也不需要高精度的测量定位就能完成装配。实际使用中，这类锁扣的压紧力可以达到数百公斤，足以压紧带密封胶条的舱门，满足设备防尘防水的密封要求，同时解锁时只需要扳动锁体上的操作手柄，就能克服锁紧力完成解锁，手柄部分做了圆弧包边处理，操作时不会划伤手部，相比外露的螺栓螺母结构，这种锁扣没有突出的尖锐棱角，能避免车间人员走动时磕碰受伤。在做结构选型时，需要注意被连接件的总厚度要落在锁扣的调整行程范围内，同时安装面要保持平整，避免锁体安装后出现翘曲，影响锁紧的可靠性，如果是用在经常有切削液、腐蚀介质飞溅的场景，还可以选配不锈钢材质的同规格锁扣，进一步提升耐蚀性能。建模时需要重点关注铰接点的运动间隙，既要保证活动部件转动灵活无卡滞，也要控制间隙量避免锁合后出现过大的窜动量，锁钩的啮合角度做了优化，扣合过程中会逐渐拉紧被连接件，不会出现硬撞击导致的表面涂层脱落问题。
