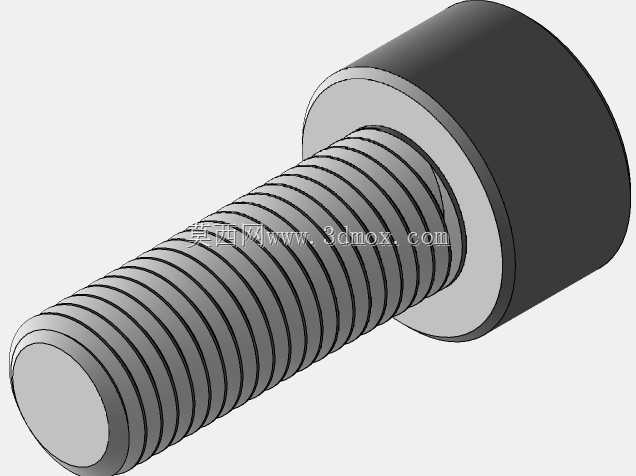

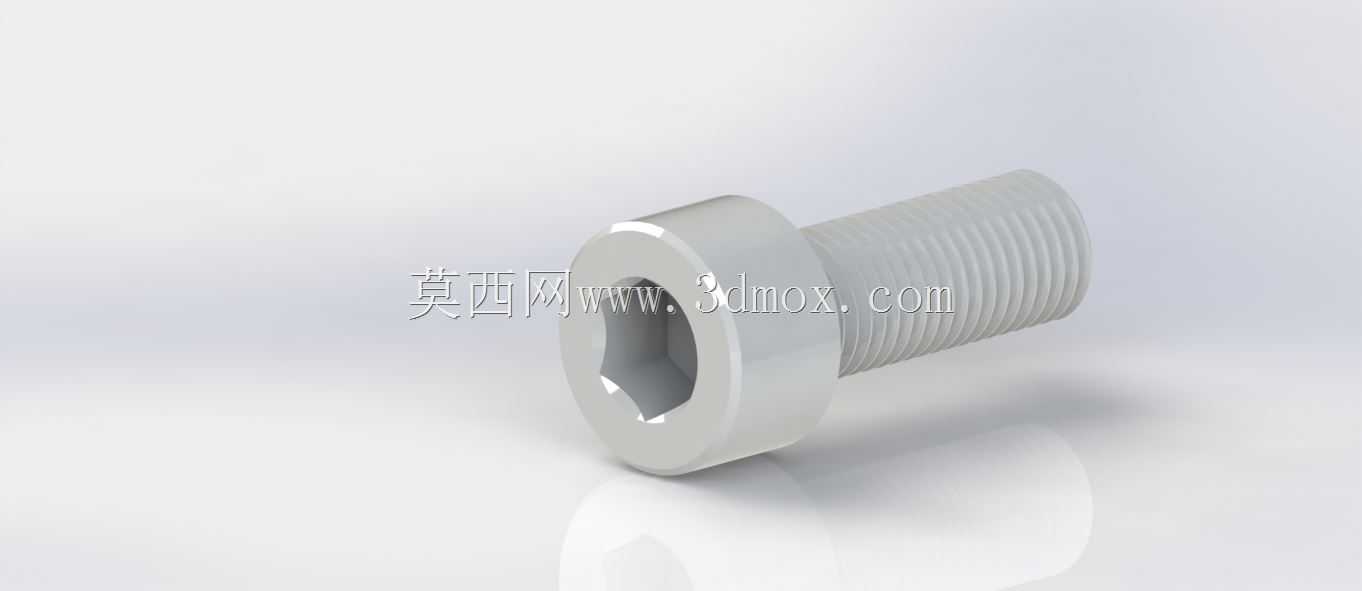

内六角圆柱头紧固螺栓结构设计

这类内六角圆柱头螺栓是机械装配场景里应用极广的紧固元件，从精密电子设备的内部结构锁附，到重型机床的床身部件拼接，再到自动化生产线的工装夹具固定，都能见到它的身影。和外六角螺栓相比，它的头部设计更适配沉头安装场景，安装后头部可以完全埋入被连接件的沉孔内，不会在装配面形成凸起，既能够避免外部构件运动时与螺栓头部发生剐蹭干涉，也能让设备外表面保持平整整洁，在对装配空间、外观平整度有要求的场合优势十分明显。

从设计逻辑来看，这款螺栓的头部内六角驱动结构，需要匹配对应规格的内六角扳手施加扭矩，相比一字、十字槽的驱动形式，它的受力接触面更大，拧紧过程中不容易出现槽口滑牙的问题，能够承受更大的预紧力矩，适合需要较高锁紧力的连接工况。设计时需要重点把控几个核心尺寸边界：首先是头部圆柱直径与厚度，要匹配对应规格的沉孔加工尺寸，保证头部沉入后与装配面齐平，既不能因为头部直径过大无法装入沉孔，也不能因为头部厚度不足导致沉孔过深、扳手无法完全插入驱动槽；其次是螺纹段的长度与公差，要根据被连接件的总叠厚匹配，保证螺纹啮合长度满足受力要求，避免啮合牙数不足导致螺纹滑丝失效，同时螺纹的大径、中径公差要符合通用紧固螺纹的精度要求，保证和标准内螺纹件的互换性。

实际选型应用时，还要结合被连接件的材质、受力工况确定螺栓的性能等级，不同强度等级的螺栓对应不同的预紧力上限，在有振动的工况下使用时，还需要配合防松垫圈、螺纹胶等辅助防松结构，避免长期运行后螺栓出现松动脱落。建模过程中，螺纹部分的特征处理要兼顾工程实用性与模型轻量化，用于装配干涉检查的模型可以简化螺纹牙型，降低模型复杂度提升装配运算效率，用于加工工艺演示的模型则需要细化牙型轮廓，准确还原螺纹的升角、牙距等参数，保证加工示意的准确性。螺栓头部与螺杆衔接的位置要做合理的圆角过渡，避免应力集中导致的螺栓断裂失效，这处细节在受交变载荷的连接场景中尤为重要，很多螺栓断裂故障都出现在头部与杆部的衔接位置，建模时不能忽略这个过渡结构的尺寸设计。
