带多向调节支架的USB数码显微观测装置

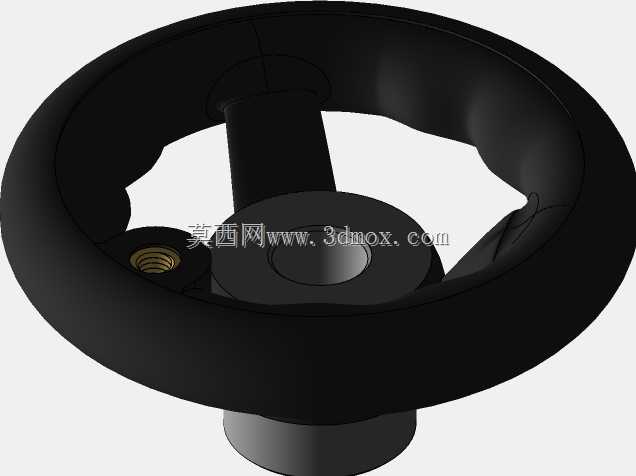

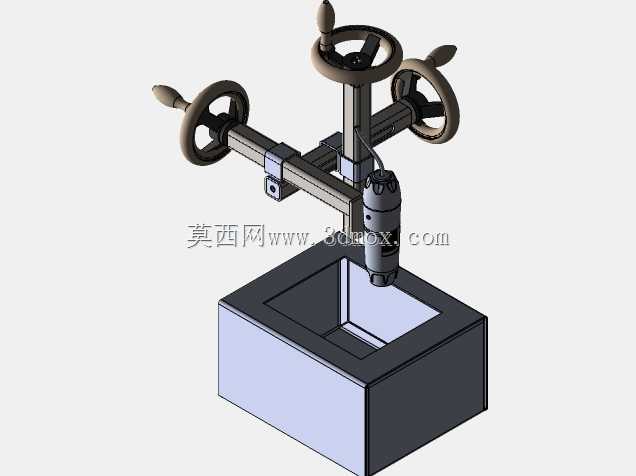

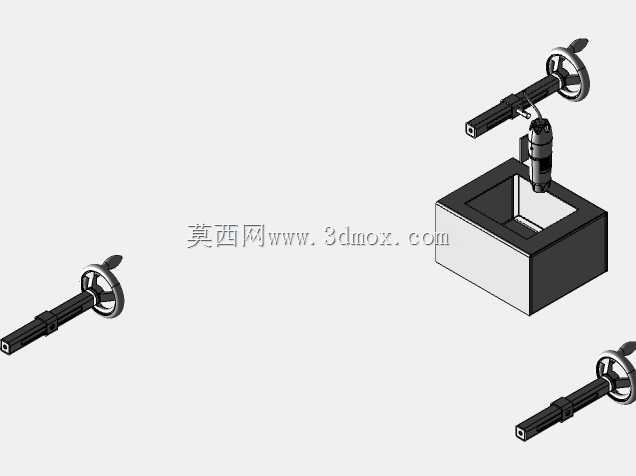

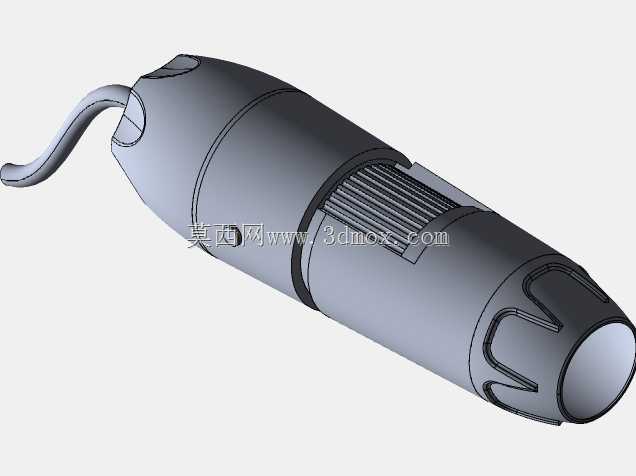

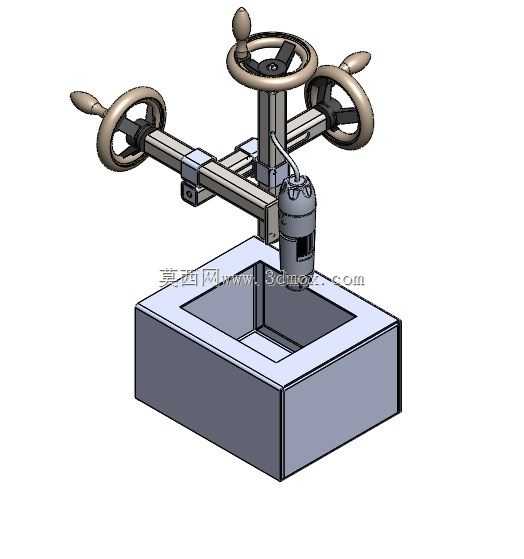

这套显微观测装置主要面向小件精密检测场景，常见于电子元器件焊点查验、五金小零件毛刺观测、印刷网点核对、纺织纤维结构观察这类需要低倍率放大检视的工位，相比传统台式显微镜，它的支架调节自由度更高，能适配不同形状、不同摆放角度的待检工件，不用反复挪动工件位置就能找到合适的观测视角。装置核心由显微镜头、多向调节支架、方形承物盒三个部分组成，镜头端集成USB接口，可直接连接电脑端实时传输观测画面，不需要额外配置独立显示单元，占用桌面空间更小，适合小型加工车间的质检工位、个人DIY手工坊、学校实验室这类场地有限的使用场景。支架部分采用十字滑台搭配多转向手轮的结构，横向滑杆可实现镜头在水平X、Y两个方向的大范围平移，垂直立柱负责Z轴方向的高度调节，以此匹配不同焦距下的清晰成像需求；三个手轮分别对应不同轴系的锁紧与微调，调整到位后可直接锁止位置，避免观测过程中镜头偏移导致画面失焦，手轮的握持位置做了贴合指腹的造型，长时间微调操作也不会产生明显的硌手感。承物部分采用带内凹型腔的方形盒体结构，一方面可以直接放置平整的待检工件，另一方面内凹空间可以收纳零散的小尺寸待检零件，避免细小零件滚落丢失，盒体边缘做了加厚处理，长期放置也不容易因为磕碰产生形变，保证承物平面的水平度。设计过程中优先考虑了操作的便捷性，所有调节轴的阻尼都做了适配，粗调时可以快速推拉滑杆移动镜头位置，微调时转动手轮就能实现毫米级的位移，不会出现滑杆窜动的问题；镜头与支架的连接位置预留了走线槽，USB连接线可以顺着支架杆体排布，不会因为调节支架角度出现线材拉扯、勾挂工件的问题。安装边界上，整套装置放置在桌面时的占用面积不超过A4纸尺寸，垂直方向最高调节高度可满足厚度150mm以内工件的观测需求，不需要额外打孔固定在工作台面，挪动位置时直接整体搬移即可，适配经常需要调整工位布局的小型作业场景。镜头的成像端垂直朝向承物台中心，所有调节轴的行程范围都围绕承物台的中心区域设置，不管怎么调整镜头位置，观测视野都不会超出承物台的有效承载范围，避免调整过度导致镜头磕碰工件或者台体。
