钣金线束防护接线盒结构设计

项目分类:变压器/电感器 发布时间:2025-01-05 ID:885589
  • 钣金线束防护接线盒结构设计
  • 钣金线束防护接线盒结构设计

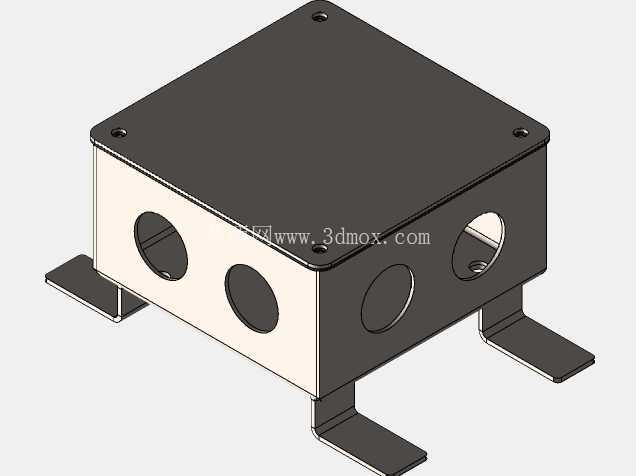

  这款接线盒采用薄钢板折弯成型的封闭盒体结构,主要面向变压器周边、电控柜内部以及成套设备布线环节的线束转接与防护需求。现场布线时,多股控制线、电源线往往需要在设备中段完成分线、跨接或端子固定,裸露的接头既容易被检修工具触碰,也会在积尘、油雾环境中出现绝缘老化风险;该盒体把接线节点集中收纳在金属腔体内,侧壁预留的多个圆形穿线孔可分别对应不同走向的线束,线缆穿过孔位后配合橡胶护圈或锁紧接头,既能约束线缆径向晃动,也能避免钢板锐边割破绝缘层。

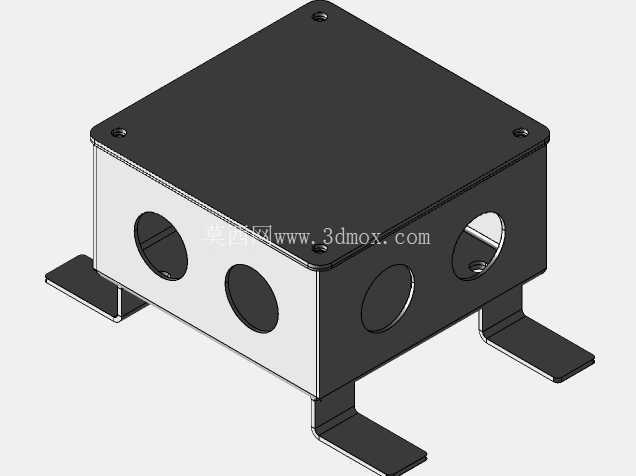

  盒体由上盖板和下壳两部分组成,上盖板通过四角螺钉压紧固定,日常检修时拆开盖板即可直接触及内部端子排,无需整体拆卸盒体;下壳四周采用折弯翻边结构,板材接缝处通过折边咬合形成连续刚性边,减少焊接变形,也让盒体在批量冲压生产中更容易保证尺寸一致性。底部伸出的四个L型安装脚是结构设计里很关键的部分:支脚从盒底侧壁延伸后水平外翻,脚面预留安装孔,可直接用螺栓固定在设备安装板、机架横梁或变压器旁的支架面上。支脚与盒底之间保留了一定抬升高度,一方面让盒体底面不直接贴附安装基面,避免基面不平造成盒体强行受力变形,另一方面也给底部走线、排水和通风留出间隙,在凝露较重的柜内环境中可减少盒底长期积水贴附的问题。

  从外形边界看,盒体主体接近方正矮箱形态,长宽尺寸主要依据内部可容纳的端子数量和线缆弯曲半径确定,高度则控制在满足接线端子压线空间、螺母扳手操作空间以及线缆最小弯曲半径的范围内。侧壁开孔分两排布置,孔径适配常见的设备线缆外径,孔位间距考虑了接头锁紧螺母的操作空间,避免相邻线缆接头互相干涉。设计时穿线孔中心到盒底、到盒口的距离都需校核:过低会使线缆进入盒内后弯曲半径不足,过高则会压缩内部端子排的有效安装高度。四角固定螺钉布置在盖板边缘外侧,螺钉头沉入沉孔或贴合盖板表面,保证盒外轮廓平整,不易在狭窄柜体内刮擦相邻线束。

  建模过程中,钣金展开、折弯系数和内R角需要统一处理。盒体侧板与底板的折弯线决定了内腔净尺寸,若按外形尺寸直接扣除板厚,容易在装配盖板时出现侧边间隙不均;实际结构里通常让下壳口部形成轻微内收或外翻的止口,盖板扣合后依靠止口定位,螺钉只承担压紧作用而不承受横向错动。安装支脚与盒体连接处的折弯圆角不能过小,薄板在反复振动工况下,直角折弯处容易产生应力集中,尤其变压器运行存在持续微振,支脚根部需要保留合理圆角并保证足够的折弯边长度,使载荷从安装孔逐步传递到盒壁,而不是集中在单点焊缝或窄边连接区。

  使用时,盒内可根据线路数量布置端子排、接地螺柱或线卡,进线孔承担线缆导向,盒体承担机械防护和电磁屏蔽作用,盖板则形成可重复开启的检修面。对于三维结构设计人员,这类零件的重点不在复杂曲面,而在安装边界、折弯工艺、线缆操作空间和检修顺序之间的平衡:盒体不能过大,否则会挤占柜内宝贵安装空间;也不能一味压缩,否则端子压线、线缆弯折和盖板螺钉装配都会变得困难。该结构通过规整盒腔、多面孔位和外翻支脚的组合,把线束转接、防护、接地和设备固定整合在一个钣金件中,适用于电源设备、工业控制柜和变压器辅助布线等场景。
