工业气动执行端波纹真空吸盘结构

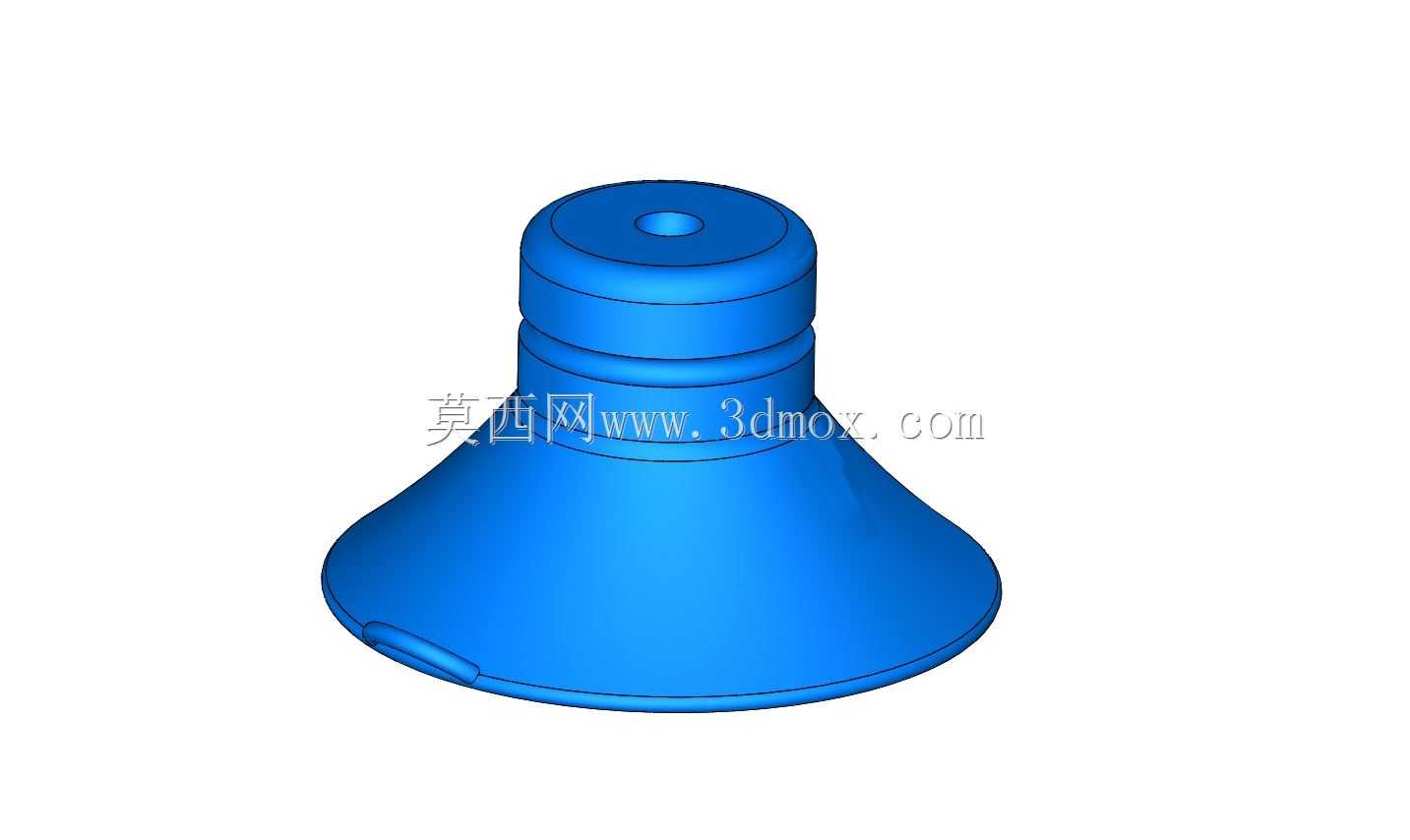

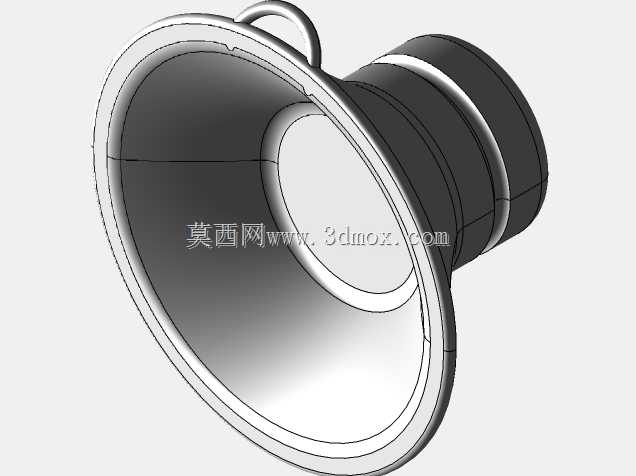

这类带多道环形波纹的真空吸盘，是气动取料工位上极为常用的末端接触部件，日常在3C电子组装线的PCB板转运、包装线的纸箱/软袋拾取、注塑机出料口的塑件取件、钣金冲压线的薄钢板上下料场景中都能见到，相比平口吸盘，波纹结构带来的自适应倾角补偿能力，能在被拾取工件表面存在3-8度倾斜、或者表面存在轻微弧度时，依然保证唇边完全贴合工件表面，避免真空泄漏导致的掉件问题。从结构设计来看，顶部的圆柱接杆段做了两道环形卡槽，是专门适配快插式真空接头的安装结构，安装时直接推入对应规格的接头即可靠卡紧，不需要额外打胶或者紧固件固定，接杆中心的通孔是真空气流的唯一通道，孔径大小直接决定了真空建立的响应速度，这个尺寸的吸盘通孔直径在3mm左右，适配4-6mm的气管规格，能满足单吸盘0.5-2kg的垂直取料负载要求。吸盘主体的波纹段做了两道环形褶皱，壁厚控制在1.2-1.5mm之间，材质如果选用丁腈橡胶的话可以适配常规工业场景，接触工件不会留下明显压痕，要是拾取表面粗糙的瓦楞纸箱或者磨砂面塑件，可以更换成硅胶材质提升摩擦力，唇边部分做了向外延展的薄边结构，厚度比主体壁厚薄0.3mm左右，接触工件时能最先产生形变，快速填充工件表面的微观凹凸缝隙，缩短真空建立的时间。安装边界上，接杆段的外径是标准的10mm规格，适配市面上绝大多数标准的吸盘金具支架，吸盘完全伸展状态下的总高度在28mm左右，完全压缩后的高度在18mm，选型时需要给执行端预留至少12mm的下压行程，避免硬接触压坏工件或者导致吸盘唇边翻边失效，吸盘底部的唇边最大直径是30mm，布置多吸盘取料阵列时，两个吸盘的中心间距至少要留35mm以上，避免拾取大尺寸工件时相邻吸盘的唇边产生干涉，影响吸附效果。实际使用中，这类波纹吸盘的缓冲行程能抵消一部分机械手下压的位置误差，不需要严格控制Z轴的下压精度，对设备调试的容错率更高，相比硬接触的取料夹具，不会划伤工件表面，尤其适合表面带涂层、易刮花的工件取放作业，设计吸盘安装布局时，还要根据工件的重心位置调整吸盘的分布点位，尽量让吸盘的合力点和工件重心重合，避免拾取过程中工件倾斜导致的唇边漏气。
