玻璃纤维材质文丘里管流体装置结构

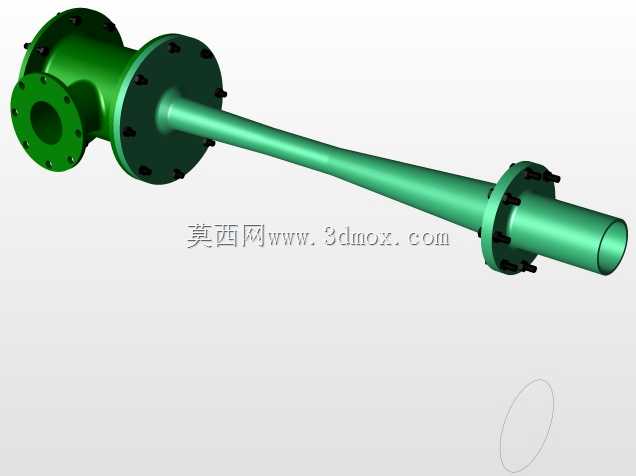

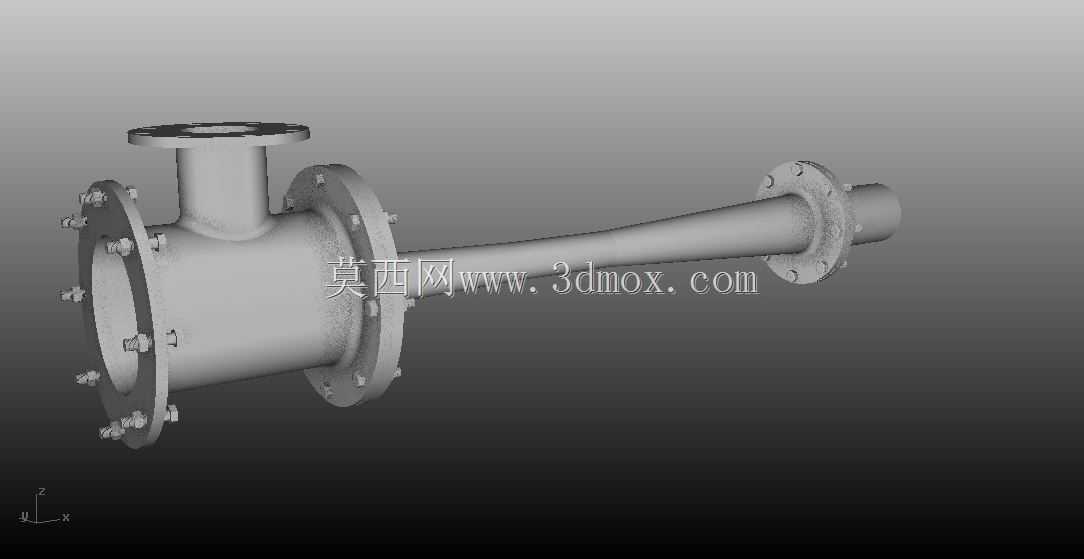

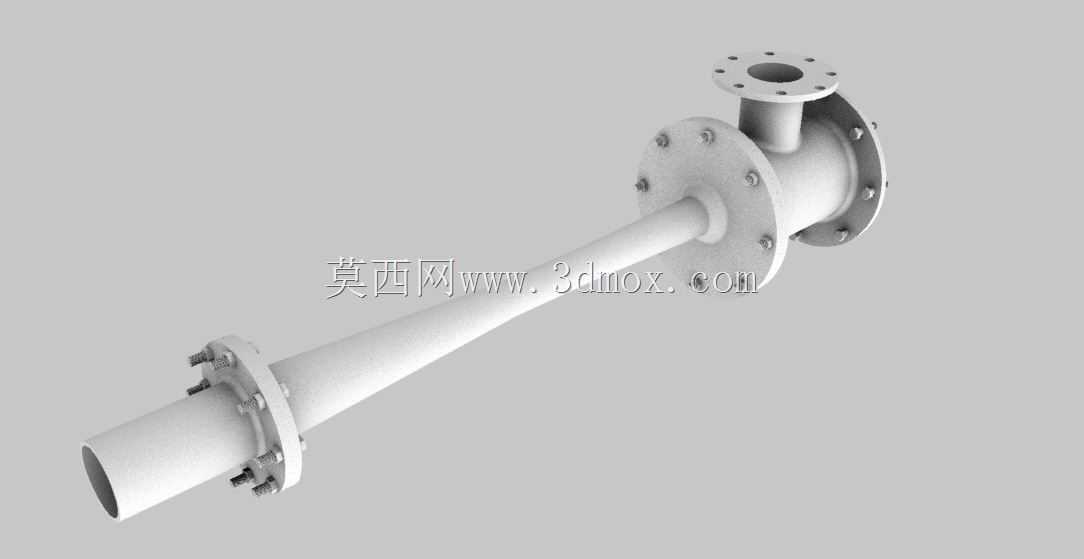

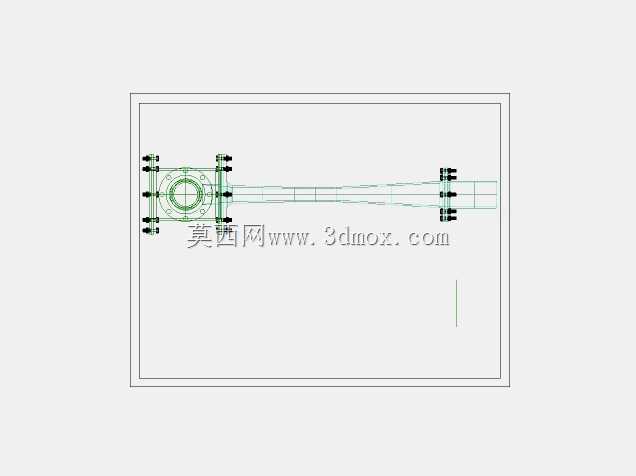

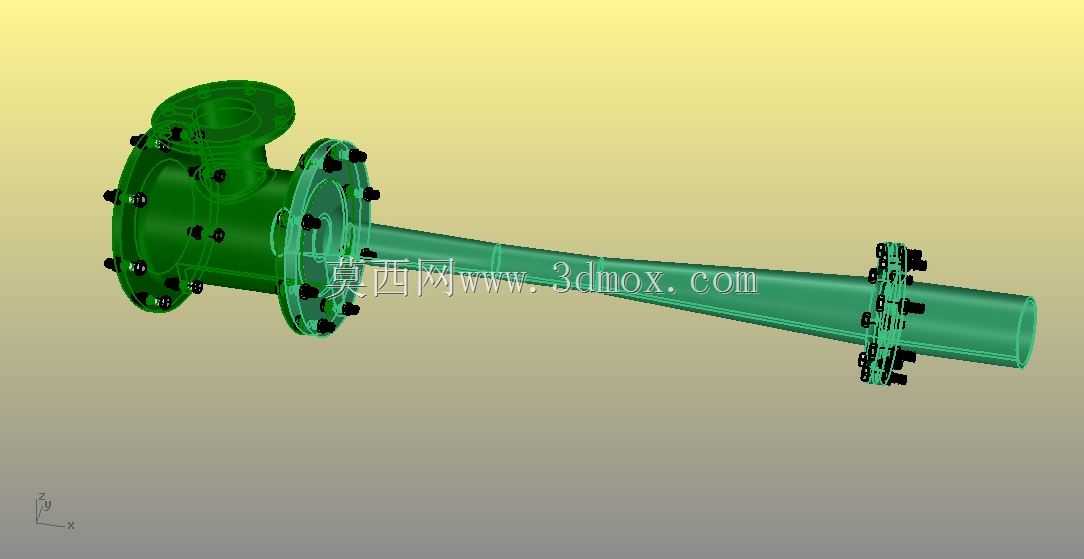

在化工流体输送、实验室气体参数测试、真空混合类工艺管线中，文丘里管是依托节流效应实现压力检测、流体引射的核心部件，这款采用玻璃纤维材质制作的文丘里结构，针对有轻度腐蚀工况的流体测试场景做了适配，区别于常规金属材质的文丘里装置，玻璃纤维材质本身自重更轻，内壁的光滑度表现更优，流体经过节流段时的沿程阻力损失更小，对于低压差下的气体参数捕捉精度有明显提升。从结构设计逻辑来看，整体采用三段式分体法兰连接结构，入口端设置带法兰接口的侧通腔体，可接入待测试的化学气体支路，主通路从入口法兰开始逐步收缩形成锥形喉道，再缓慢扩张至出口法兰段，收缩段与扩张段的锥度比例经过流体仿真校核，既保证喉道位置能形成足够的负压区实现真空诱导混合，也避免锥度过大造成的流体脱壁、紊流扰动问题，影响压力测试数据的稳定性。安装边界上，入口端法兰、侧通法兰、出口法兰的螺栓孔位均采用标准管法兰配孔设计，可直接对接同公称直径的工艺管线，不需要额外做转接件适配，整体管路的同轴度公差控制在0.2mm以内，避免安装错位造成的流体偏流。侧通接口的位置设置在入口段的稳压区，避开流体刚进入管路的扰动段，保证接入的待测气体能平稳进入主通路，和主路流体在喉道位置完成充分混合。法兰连接位置均设置了密封槽位，可适配耐腐垫片，满足低压工况下的密封要求，避免气体泄漏影响测试精度。整套结构没有多余的冗余设计，所有加强筋都设置在法兰与筒体的连接位置，既保证玻璃纤维材质的结构强度，不会在管线试压时出现法兰变形开裂的问题，也尽可能控制整体重量，方便现场拆装更换。在实际使用场景中，这类装置可直接串接在试验管线中，通过喉道位置形成的负压，将支路的待检测气体吸入主路完成均匀混合，同时可通过入口与喉道位置的压差计算实时流量参数，也可搭配压力传感器完成不同压力工况下的气体组分、流量参数测试，尤其适合中小管径的试验管线临时搭建、腐蚀性气体输送测试的场景，不需要做额外的防腐衬里处理，安装维护的成本远低于常规不锈钢材质的同规格文丘里装置。
