重型300毫米方顶万向重载脚轮结构

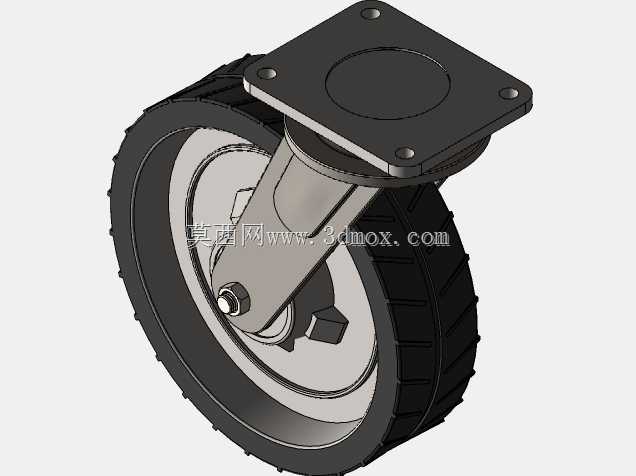

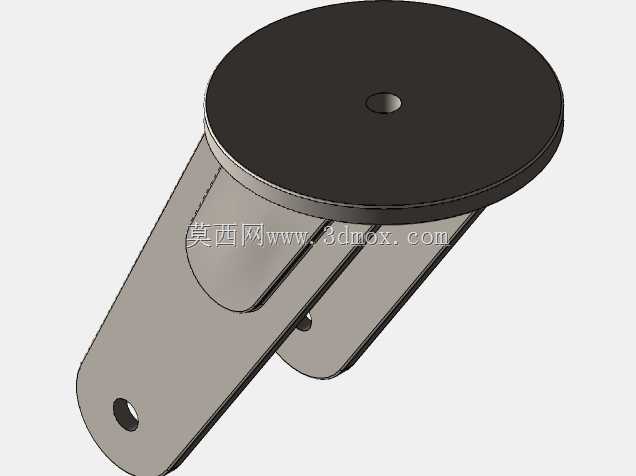

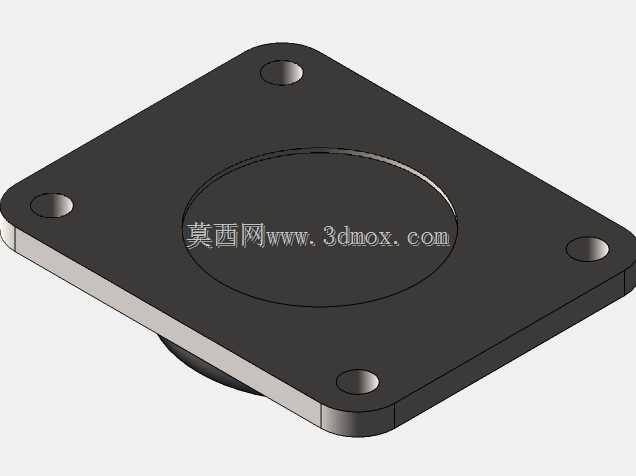

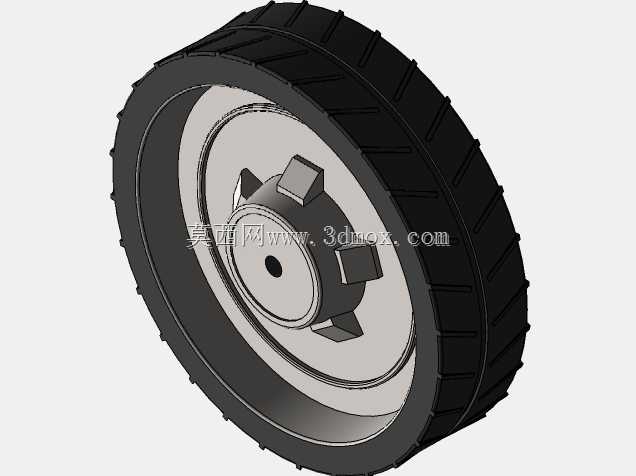

这款重载万向脚轮的设计，核心面向大载荷工业场景的移动需求，常见于重型仓储货架转运、大型工业设备移位、重型工装平台移动、厂区重载物料周转车等场景，单轮额定承载可达2400千克，能适配多数需要频繁移位、同时对承重有较高要求的工业载具。从结构设计逻辑来看，顶部采用方形法兰安装板，四角预留螺栓安装孔，安装时可直接与载具底部的安装面通过螺栓锁紧，安装板与轮架之间设置回转支承结构，保证轮体可360度水平回转，转向过程无卡滞，即使在满载状态下也能实现灵活转向，适配厂区内狭窄通道的转向需求。轮体部分采用橡胶材质外胎，胎面设置防滑纹路，既可以提升与地面的摩擦力，避免重载状态下起步、制动打滑，也能通过橡胶材质的形变吸收地面不平整带来的震动，减少载具上搭载的精密设备受震动影响。轮芯采用金属材质支撑，保证轮体径向承载能力，轮轴与轮架之间采用耐磨衬套配合，降低长期转动过程中的磨损量，延长脚轮的使用寿命。尺寸参数上，轮体直径为300毫米，安装完成后总高度为355毫米，方形安装板的孔位布局适配多数标准重载载具的安装接口，选型时无需额外对载具底部安装面做大规模改造，可直接替换同规格的旧脚轮。设计过程中重点考量了重载状态下的结构强度，轮架采用厚钢板冲压焊接成型，转向支架的受力部位做了加厚处理，避免满载转向时支架出现变形、断裂问题；轮轴采用高强度合金钢材质，配合防松锁紧结构，避免长期受交变载荷作用出现轴件松动、脱落的风险。实际使用中，这类脚轮可适配环氧地坪、水泥地面、钢板地面等多种工业厂区常见路面，橡胶胎面不会对环氧地坪造成划伤，同时能降低移动过程中的噪音，改善厂区作业环境。建模过程中完整还原了各部件的装配关系，包括安装板的固定孔位、回转结构的配合间隙、轮架的折弯角度、胎面的防滑纹路细节，可直接用于载具设计时的装配干涉检查、安装空间校核，也可作为脚轮选型时的结构参考，帮助设计人员快速确认安装边界，避免选型后出现安装尺寸不匹配、预留空间不足的问题。
