15毫米麦克纳姆全向移动胎膜轮结构

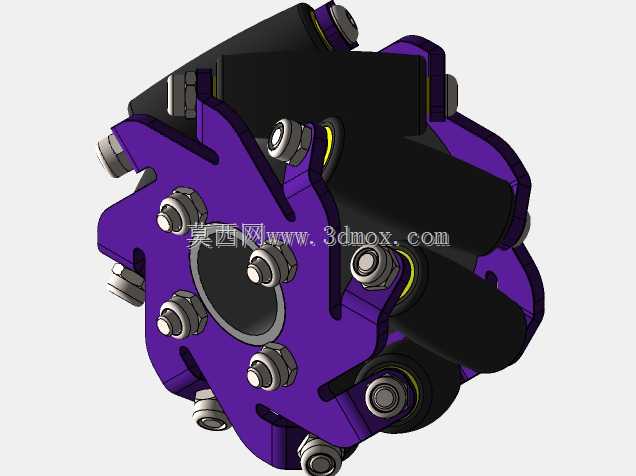

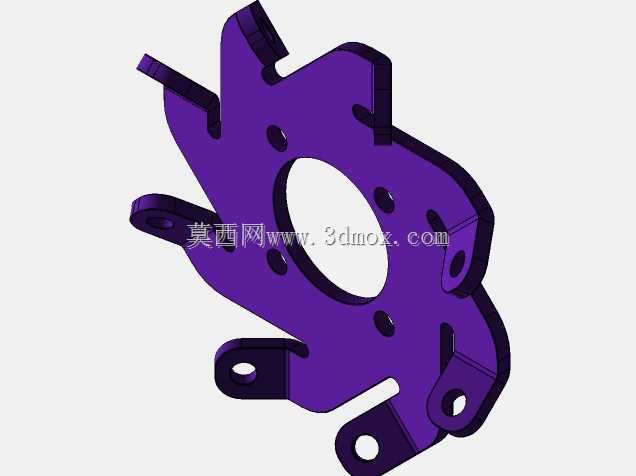

这款15毫米规格的麦克纳姆式胎膜轮，核心应用场景集中在小型AGV转运平台、桌面级移动作业机器人、窄空间物料输送载具这类对移动灵活性有极高要求的设备上，区别于传统定向轮、万向轮仅能实现直行或大半径转向的移动局限，该轮组依靠周边呈特定角度排布的从动滚轮，可在不改变轮体自身朝向的前提下，完成整车的横向平移、原地自旋、斜向行进等全向动作，能适配通道宽度受限、工位排布紧凑的生产车间、仓储分拣区作业需求，大幅降低移动设备的转弯半径要求，甚至可实现零半径转向。从结构设计逻辑来看，轮体主支撑采用辐板式星形结构，中心设置与驱动轴配合的安装孔位，孔周均匀布置螺栓锁紧位，可通过标准紧固件与驱动输出法兰、轮毂连接座实现刚性固定，保证动力传输过程中无旷量、不打滑；周边的从动滚轮采用鼓形轮廓设计，滚轮轴线与主轮轴线呈固定夹角排布，每个滚轮通过独立的销轴与主辐板连接，销轴两端配置锁紧螺母防松，滚轮与主辐板之间预留有合理的转动间隙，既保证滚轮可自由自转，又避免间隙过大导致轮组承重时出现晃动偏移。安装边界方面，该轮组的轴向安装尺寸、径向轮廓均经过紧凑化设计，中心安装孔的孔径、螺栓孔的分布圆直径均匹配小型驱动模组的输出端标准尺寸，设计时无需额外定制转接法兰即可直接适配常规的小型直流减速电机、伺服驱动轮组安装位，轮体周边的滚轮外轮廓包络形成完整的圆形滚动面，与地面接触时始终有至少三个从动滚轮同时承载，保证移动过程中的受力均匀，不会出现颠簸、卡顿问题。在实际选型应用中，该类轮组通常以四个为一组搭配使用，通过调整各个轮组的转速与转向组合，即可实现不同方向的移动动作，相比传统舵轮转向结构，无需额外配置转向驱动机构，可有效降低整车的结构复杂度与控制难度，同时轮组的主支撑结构采用高强度板材加工，从动滚轮选用耐磨、有适当弹性的材质，既可以承受额定范围内的设备载重，又能缓冲地面不平整带来的冲击，延长轮组的使用寿命，适合在平整的环氧地坪、PVC地面等室内作业场景长期使用，设计建模时已充分考虑各运动部件的干涉问题，所有滚轮在转动过程中均不会与主辐板、锁紧螺栓发生剐蹭，装配后无需额外调整间隙即可直接投入使用。
