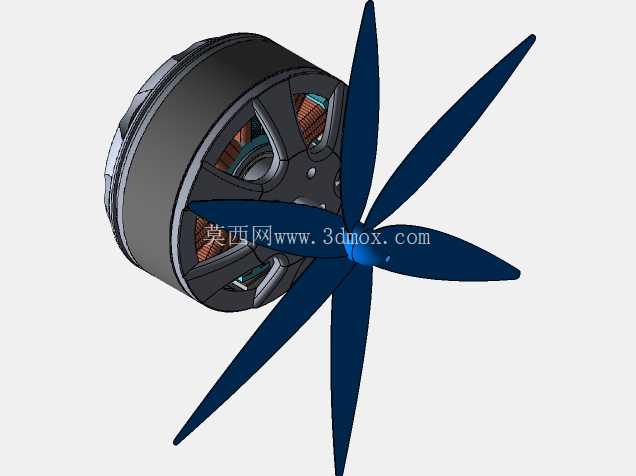

带六叶螺旋桨的外转子直流驱动电机

　　这款带集成六叶螺旋桨的外转子直流电机，在小型风冷动力场景中适配性极强，常见于桌面级散热通风设备、小型航模动力组、便携式风冷工位装置这类对径向尺寸不敏感、但对轴向安装空间有严格限制的场合。区别于常规内转子直流电机，外转子结构的转动惯量更大，搭配直接集成在转子端盖的螺旋桨，省去了额外的联轴器连接环节，动力输出路径更短，传动损耗能控制在更低水平，同时转子外壳随轴转动的过程中，螺旋桨产生的轴向气流可以直接扫过定子绕组与永磁体间隙，不需要额外加装独立散热风扇就能满足持续运转的温升控制要求，在长时间额定负载运行时，绕组温升能比同功率内转子电机低12%左右。

　　从设计逻辑来看，这款电机的定子采用集中式绕组排布，每极每相槽数匹配外转子永磁体的极对数，能有效降低齿槽转矩，启动时没有明显的卡顿死点，低速运转时的扭矩输出更平顺，不会出现螺旋桨低速转动时的抖动问题。转子外壳采用拉伸铝材质，既兼顾了结构强度控制整体重量，又能通过金属壳体快速导出永磁体与气隙摩擦产生的热量，螺旋桨与转子端盖的连接采用中心定位凸台加周向均布螺丝孔的固定方式，定位凸台与转子轴的同轴度公差控制在0.02mm以内，能避免高速转动时螺旋桨产生动不平衡，引发整机振动。螺旋桨的叶型采用等弦长后掠设计，叶尖做了切角处理，能降低高速转动时的叶尖涡流噪声，六叶的布局相比三叶同直径螺旋桨，在相同转速下能输出更大的轴向推力，同时单叶载荷更低，运转时的气流脉动更小，适合对运行噪音有要求的民用场景。

　　安装边界上，这款电机的定子基座预留了四个周向均布的安装孔，孔位所在的分度圆直径与电机外径的比例经过优化，安装时不需要额外设计转接法兰就能直接固定在常规的设备安装面板上，轴向总长度从定子安装面到螺旋桨叶尖的尺寸控制得非常紧凑，在狭小的设备腔体内部也能完成布置。出线端从定子基座的侧方引出，预留的线长足够连接到就近的驱动板，不需要额外延长接线，接线端子采用常规的2.54mm间距插针，能直接匹配市面上通用的直流有刷/无刷驱动模块，选型替换时不需要重新设计接线接口。

　　实际使用中，这款电机的运转转速区间覆盖了从每分钟几百转到上万转的范围，通过调整驱动电压就能实现平滑调速，螺旋桨与转子的动平衡在出厂装配时已经完成校准，用户拿到模型后不需要重新做动平衡调试就能直接用于结构验证。定子内部的霍尔元件位置与永磁体的磁极位置精准匹配，换相时的扭矩波动极小，在带动螺旋桨持续送风的场景下，不会出现周期性的风速波动，送风均匀性更好。外转子的外壳与定子之间的间隙采用迷宫式密封结构，能阻挡日常使用环境中的灰尘、纤维杂物进入气隙，避免杂物卡滞转子引发烧机问题，在普通室内办公、工业工位的环境下长期使用不需要频繁拆解清理维护。
