汽车悬架用可变螺距螺旋弹簧三维设计

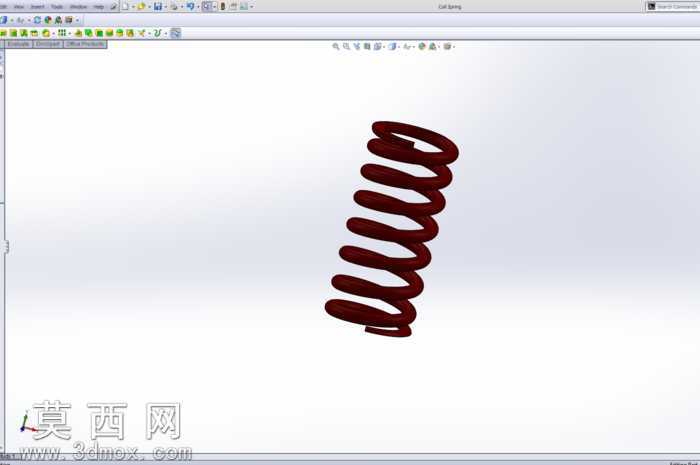

本作品为面向汽车悬架系统设计的可变螺距圆柱螺旋弹簧三维模型，建模过程依托三维参数化设计思路完成，首先以弹簧的功能需求为核心锚点，确定弹簧的基础几何参数：整体高度为7.7英寸，簧丝直径为3，沿弹簧轴向设置多段差异化螺距，螺距参数依次为0.1、1、1.2、1、0.1，通过非等距的螺距排布匹配悬架在不同载荷下的刚度特性，兼顾小颠簸下的滤震柔和度与大冲击下的支撑限位能力。建模阶段先绘制螺旋线路径作为扫掠引导线，针对可变螺距的设计要求，通过分段定义螺旋线的螺距参数生成连续平滑的空间曲线，保证各段螺距过渡处无曲率突变，避免后续应力集中问题；再绘制圆形簧丝截面轮廓，以垂直于螺旋线切线方向的约束完成扫掠特征，生成弹簧的基础实体，对弹簧两端的支撑圈进行并圈磨平处理，还原实际悬架弹簧的端部安装结构，保证模型与实际加工零件的结构一致性。材质与渲染环节，为模型赋予弹簧钢材质属性，调整金属材质的粗糙度、反射率参数，模拟经过热处理后的合金弹簧钢表面的深棕氧化质感，渲染时采用柔和的环境光搭配定向补光，清晰呈现螺旋簧的圈间间隙、螺距变化细节与簧丝的圆柱轮廓，直观展示弹簧的整体形态。结构设计上，该弹簧属于帝国线圈型悬挂弹簧，区别于普通等螺距弹簧，变螺距的设计让弹簧刚度随压缩量增大呈非线性提升，在车辆行驶过程中，小幅路面激励下弹簧刚度较低，能够充分过滤路面细碎震动，提升乘坐舒适性；当遇到较大坑洼或重载工况时，弹簧压缩到小螺距段后刚度快速上升，提供足够的支撑力，避免悬架击穿，同时两端的磨平支撑圈能够保证弹簧安装时的垂直度，减少工作过程中的偏磨风险。整个建模过程严格遵循弹性元件的设计规范，所有几何参数均围绕悬架系统的减震、承载功能设定，模型特征完整，结构细节还原度高，可用于汽车悬架系统的装配验证、运动仿真以及刚度特性分析场景。
