金属电缆防水锁紧格兰头结构设计

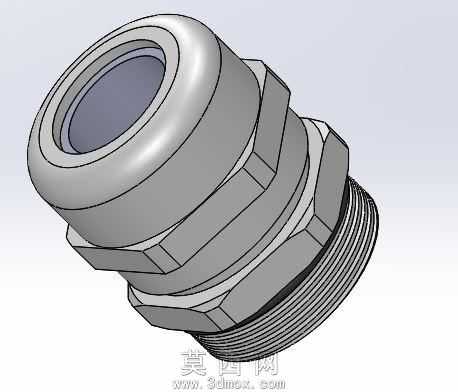

本作品为金属材质电缆防水锁紧格兰头的三维参数化建模成果，建模过程严格遵循机械加工工艺逻辑，采用自底向上的建模思路完成整体结构搭建。首先从接头核心的外螺纹连接段入手，依据公制管螺纹标准参数绘制螺旋扫描路径，精准切削出连续规整的外螺纹牙型，保证螺纹段的配合公差符合行业通用装配要求，可与对应规格的内螺纹安装位实现无卡滞旋合。随后构建中部的六角拧动结构，通过拉伸切除生成对称的六方夹持面，六方面的对边尺寸、倒角参数均匹配标准扳手的夹持规格，确保现场安装时可通过常规工具施加足够锁紧力矩，不会出现打滑、棱角崩损的问题。在六角结构与螺纹段之间设计了内置密封槽的台阶结构，预留了橡胶密封圈的安装空间，建模时精准控制槽宽、槽深的尺寸公差，保证装入密封圈后可形成均匀的径向挤压力，实现线缆穿入后的IP68级防水密封效果。上部的线缆锁紧压帽采用圆弧过渡的外形设计，通过旋转特征生成主体轮廓后，在压帽内部构建锥形锁紧腔，可配合内置的尼龙锁紧爪实现对不同线径电缆的抱紧固定，建模时对压帽与主体的配合螺纹做了间隙优化，保证旋紧过程顺畅无卡顿，同时压帽外表面做了细微的防滑纹理处理，提升徒手初拧时的摩擦力。整体模型赋予了哑光金属材质，通过渲染调整金属粗糙度、反光度参数，还原了不锈钢或镀镍铜材质的真实质感，各部件间的装配间隙、配合关系均做了干涉检查，不存在结构冲突问题。设计过程中充分考虑了该类接头的实际使用场景，在保证结构强度的前提下优化了各部位壁厚，既避免了材料浪费，又保证了接头在受到外力拉扯、挤压时不会出现结构变形失效，内部的锁紧、密封结构均做了参数化关联，可通过修改核心参数快速生成不同螺纹规格、适配不同线径的同系列接头模型，大幅提升同系列产品的设计效率。
