法兰安装式N型射频同轴转接连接器结构

　　做射频链路相关结构设计快十年，经手的同轴转接件少说也有上百种，这次拆解的这款法兰安装N型转电缆接头，是通信设备、射频测试系统里出镜率极高的一类基础连接件，很多刚入行的结构工程师容易在这类小零件的安装边界、配合公差上踩坑，刚好结合这个模型的结构细节梳理下实际工程里的注意点。

　　先从实际应用场景说，这类接头最常出现在通信基站的射频前端、工业射频加热设备的信号引出端、实验室测试仪器的面板接口位置，核心作用是实现刚性射频端口与柔性射频电缆的阻抗匹配连接，保证高频信号传输过程中不会出现驻波比异常、信号泄漏的问题。很多人做机箱面板开孔的时候，只记得留接头的穿入孔，忽略了法兰盘的安装沉台，最后装的时候接头突出面板高度不对，和配套的电缆接头拧合后出现应力弯折，时间长了电缆芯线断裂，这种低级错误在样机调试阶段见得太多。

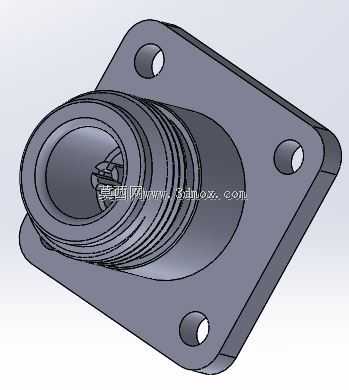

　　从功能特性上看，这款接头采用四孔法兰安装结构，相比螺纹旋入式的N型接头，法兰固定的抗振动性能更好，适合用在有持续振动的车载通信设备、工业现场的射频设备上，不会因为设备运行的震动出现接头松动、信号中断的问题。接头内部的接触件采用阶梯式阻抗过渡设计，从N型公头/母头端的50欧姆标准阻抗，平滑过渡到电缆压接端的适配尺寸，整个过渡段没有直径突变，避免了信号在转接位置的反射，这也是很多非标线加工的接头容易出问题的地方——内部台阶差超过0.1mm，高频段的驻波直接就超标了。

　　说回设计思路，做这类接头的三维建模时，首先要卡准的是法兰盘的安装边界：四个安装孔的中心距必须严格适配行业通用的安装尺寸，不然用户替换现有设备上的接头时会出现孔位对不上的问题；法兰盘的厚度要兼顾安装强度和面板占用空间，太薄的话拧紧安装螺丝时法兰会变形，导致接头和面板之间出现缝隙，屏蔽效能下降，太厚的话会额外占用机箱内部的空间，影响内部走线。接头的外导体螺纹部分要严格符合N型连接器的标准牙型和螺距，建模时不能只做外观示意，要把螺纹的牙底、牙顶尺寸做准，不然实际装配时会出现和标准N型接头拧合卡顿、滑牙的问题。

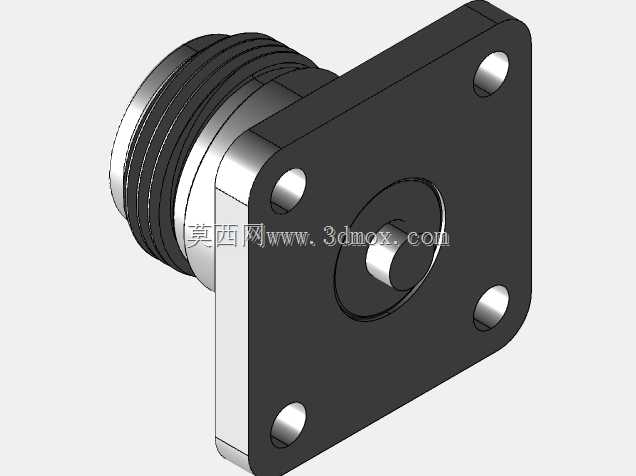

　　外形尺寸方面，这款接头的法兰盘为方形结构，四个角做了小倒角处理，避免安装时锐边划伤操作人员或者电缆外皮；接头的外导体伸出法兰盘的长度，要保证和配套接头拧合后，内部插针的啮合深度符合标准要求，插针插入太浅会导致接触电阻过大，信号传输损耗增加，插入太深会顶弯对侧接头的插孔，造成永久性损坏。电缆压接端的内孔尺寸要适配对应线径的射频电缆，压接位置的壁厚要均匀，保证压接后电缆外导体和接头外导体之间的接触电阻足够小，同时不会因为压接力过大把电缆的介质层压变形，导致阻抗失配。

　　实际选型和建模的时候还要注意安装面的密封设计，这款接头的法兰盘和设备面板接触的一面预留了密封圈安装槽，在户外使用的设备上，可以加装橡胶密封圈实现IP67级的防护，避免雨水、灰尘进入设备内部影响射频性能。很多工程师做建模的时候容易漏掉这个密封槽，最后做户外设备样机时才发现接头位置漏水，再改模就会耽误项目进度。另外接头内部的介质支撑件位置也要精准，介质支撑件既要把内导体固定在中心位置，保证整个链路的同轴度，又不能引入过大的信号损耗，建模时要注意介质支撑件和外导体内壁、内导体外壁的配合公差，过松的话内导体会出现偏心，过紧的话装配时会把介质件挤裂。

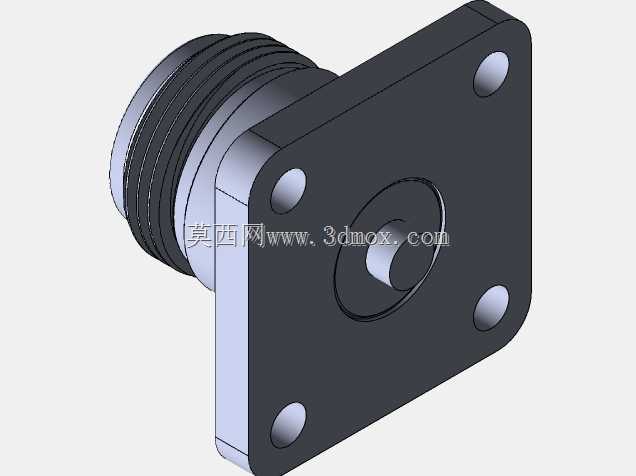

　　还有个容易被忽略的细节是安装孔的沉头设计，这款接头的四个安装孔是沉头孔结构，用沉头螺丝固定后，螺丝头不会突出法兰盘表面，不会和对接的电缆接头产生结构干涉，要是做成通孔用圆头螺丝固定，螺丝头突出的高度很容易顶到电缆接头的滚花螺母，导致接头没法完全拧紧。做三维装配校验的时候，一定要把配套的螺丝、电缆接头都装进来做干涉检查，不要只看单个零件的尺寸，很多问题都是在装配状态下才会暴露出来。

　　在射频设备的结构布局里，这类法兰接头的安装位置要和内部的射频模块保持合适的距离，接头尾部的电缆弯曲半径不能小于电缆的最小允许弯曲半径，不然会导致电缆的性能下降。建模的时候可以把电缆的最小弯曲半径做成参考基准，在布局阶段就把接头的位置、角度调整好，避免后期走线时出现电缆弯折过度的问题。另外多个同类型接头并排安装的时候，要留够足够的操作空间，保证用扳手拧合接头的时候不会碰到相邻的接头，一般两个N型接头的中心距至少要留到22mm以上，不然装配时扳手没法下，后期维护拆接头也很麻烦。
