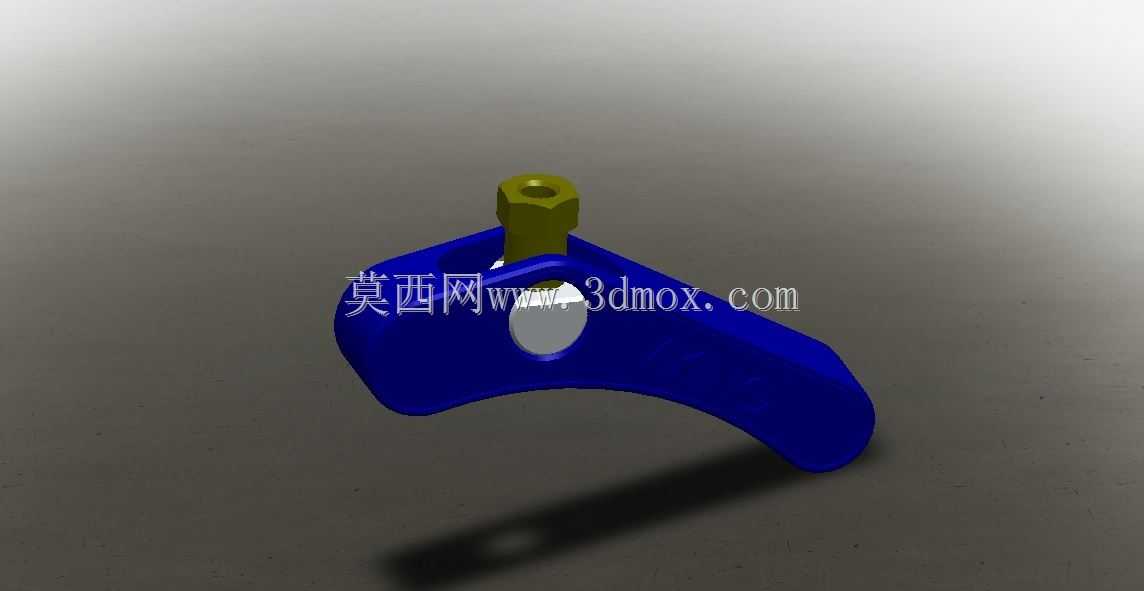

机械加工用小型台钳结构设计

在普通铣床、小型钻床的工位旁，这类小型台钳是出镜率极高的工装夹具，很多刚入行的机械加工从业者接触的第一件工装往往就是它。不同于重型机用虎钳的大夹持行程与高锁紧力，这款小台钳的定位是小型零件的精密装夹，针对的是仪表零件、小型铝件、塑料样件这类切削力不大的加工场景，日常做零件倒角、钻孔、小面铣削的时候，不用动用大型工装，把它锁在工作台T型槽上就能快速开展作业。从结构设计逻辑来看，这款台钳走的是紧凑实用的路线，固定钳身和活动钳身的配合面采用了燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，同时能承受垂直方向的颠覆力矩，在做小型钻孔作业时，钻头向下的切削力不会让活动钳身上翘，能保证装夹的稳定性。钳口部分做了可更换设计，标配的齿面钳口能提供足够的夹持摩擦力，针对软质材料加工时，也可以自行更换铜质或者尼龙材质的光面钳口，避免夹伤工件表面。丝杆传动部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更适合工装的频繁锁紧松开操作，同时具备一定的自锁性能，锁紧后不会因为切削振动出现松脱的问题，丝杆端部的手柄做了滚花处理，戴劳保手套操作时也不会打滑，锁紧力的控制可以通过手柄的转动圈数直观把控，针对薄壁零件装夹时，能避免夹持力过大造成的工件变形。从安装边界来看，这款台钳的底座做了两个对称的安装沉孔，适配工作台常用的M8、M10T型螺栓，安装时不需要额外做转接板，直接就能固定在常规小型机床的工作台上，整体外形尺寸控制得比较紧凑，不会占用过多工作台面空间，在小型教学实训机床、桌面级加工设备上使用时，不会和机床的主轴行程、护罩结构产生干涉。日常使用中，这类小台钳的维护也很简单，燕尾槽配合面定期涂抹少量润滑脂就能保证活动顺畅，丝杆部分注意清理切削碎屑，避免铁屑卡进螺纹间隙造成传动卡滞，钳口磨损后松开固定螺丝就能快速更换，不需要整体拆解台钳，能有效减少工装维护的停机时间。在做小批量零件试制的时候，这款台钳还可以配合角度垫铁使用，完成带角度斜面的装夹加工，不用更换专用角度工装，能大幅缩短单件加工的准备时间，对于维修工位的小型零件拆装作业，它也能直接固定在维修工作台上，用来夹持小零件进行打磨、销钉压装等操作，适用场景覆盖了加工、装配、维修多个环节。
