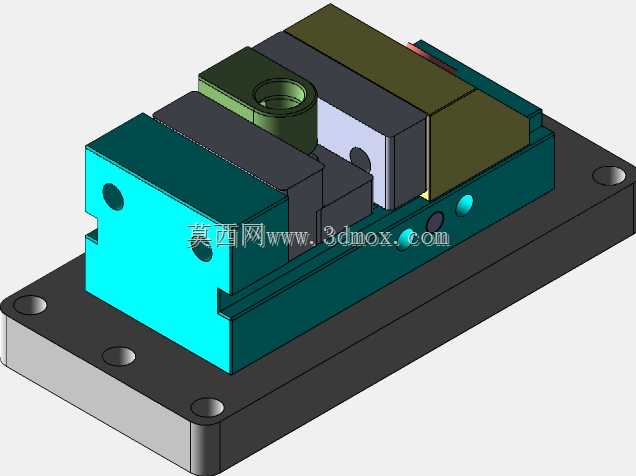

数控加工中心高夹持力机用台钳结构

在数控加工中心的日常批量加工场景中，工件装夹的可靠性直接决定加工精度与生产效率，这款高抓地力夹持台钳正是针对立式加工中心、数控铣床的重载切削工况设计的专用装夹部件。不同于普通台钳仅依靠钳口摩擦力固定工件的结构，该台钳在夹持接触面做了适配粗加工毛坯的咬合结构设计，夹持过程中钳口可嵌入毛坯表层微小深度，即便承受大进给铣削、断续切削带来的交变冲击力，也不会出现工件移位、抬升的问题，尤其适配45号钢、铸铁等黑色金属毛坯的开粗工序，也可适配硬质合金刀具的高速铣削工况。从安装边界来看，台钳底座采用带沉头孔的法兰式安装结构，四个安装孔位的孔距匹配加工中心T型槽的通用间距，可直接通过T型螺栓固定在机床工作台上，无需额外制作过渡转接板，底座底面做了精磨处理，平面度控制在0.02mm以内，安装后钳口与机床X轴的平行度可快速校准到0.01mm/100mm范围内，能大幅减少工装校准的辅助时间。结构设计上，该台钳采用增力式内部传动结构，操作者施加在驱动端的扭矩通过内部斜面增力机构放大后传递到活动钳身，相比普通丝杠直驱台钳，同等输入扭矩下夹持力可提升60%以上，且具备自锁特性，加工过程中即便出现振动也不会发生钳口松动退移的情况。固定钳身与活动钳身的导轨配合面采用窄导向结构，配合间隙可通过侧面的调节镶条调整，长期使用出现磨损后无需更换核心部件，仅需调整镶条即可恢复导向精度，钳口部分采用可更换设计，针对不同材质、不同外形的工件，可更换平钳口、V型钳口、软钳口等不同配件，覆盖方形毛坯、轴类零件、异形件的装夹需求。台钳整体外形紧凑，活动钳身的最大行程适配常见的中小型零件加工尺寸，不会占用过多工作台面空间，可在单台加工中心工作台上并排安装多台同型号台钳，实现多工件同步装夹加工，进一步提升批量生产的加工效率。钳体主体采用高韧性铸铁整体铸造而成，经过时效处理消除内应力，长期承受重载夹持与切削振动也不会出现本体变形，关键传动部件采用合金钢淬火处理，耐磨性能优异，可满足工厂三班倒的高强度连续使用需求。
