手动管子夹持固定用台式管钳结构

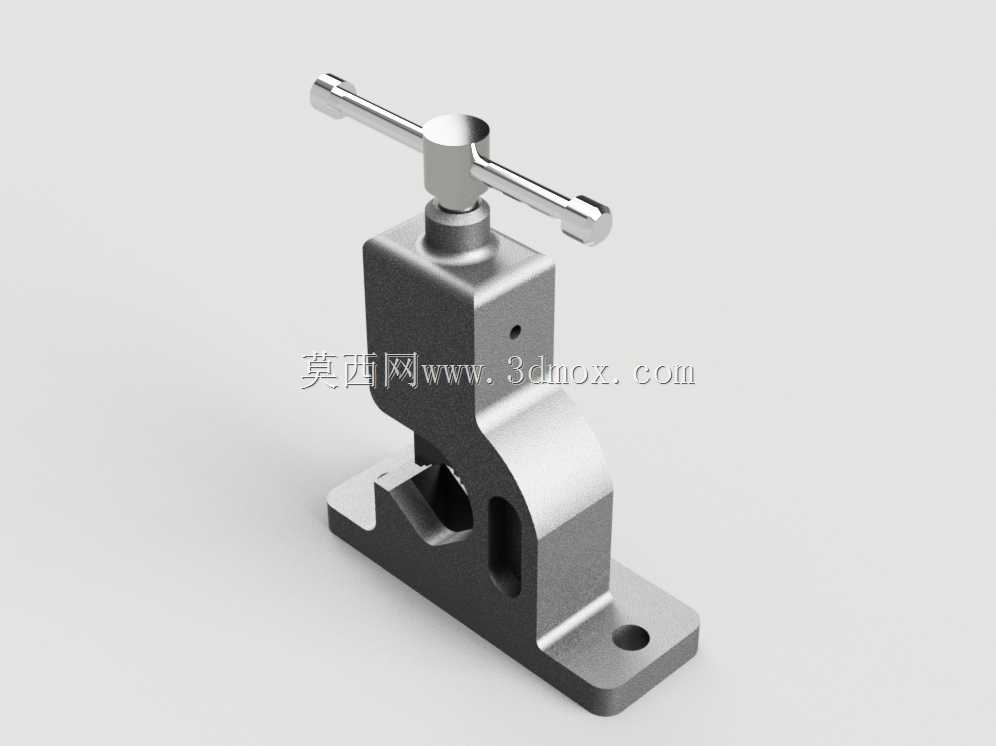

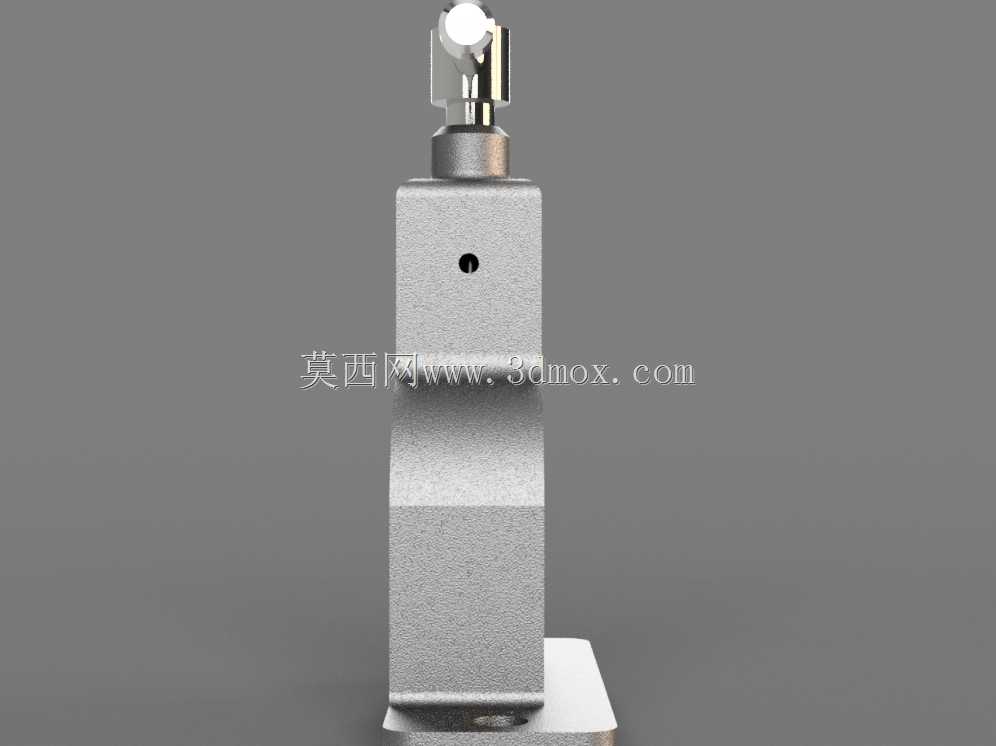

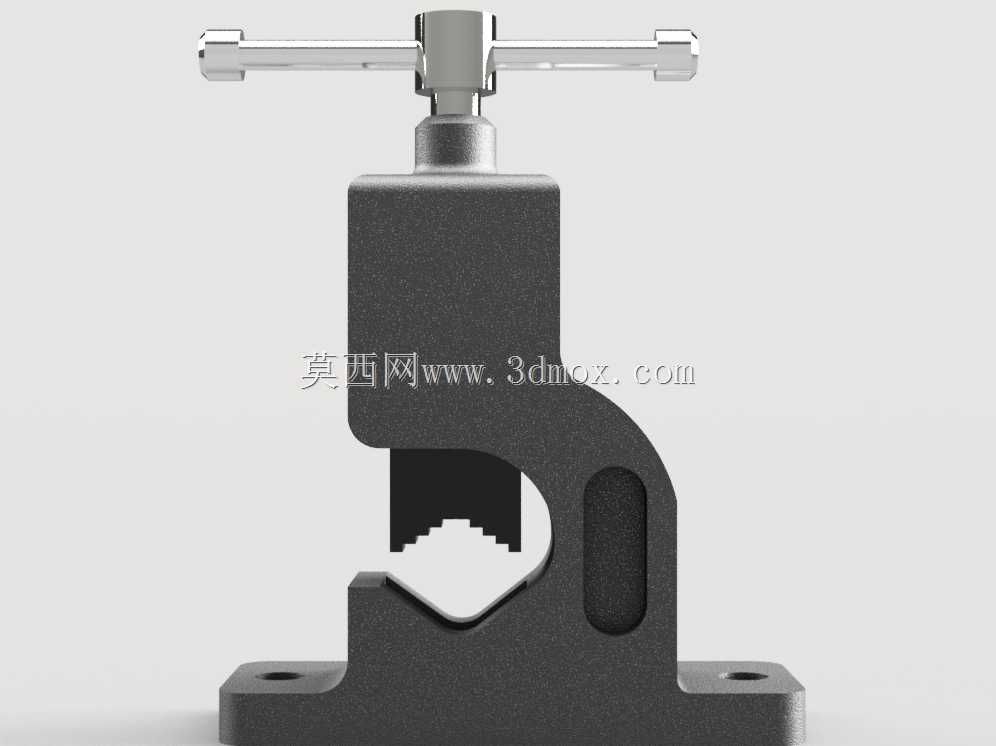

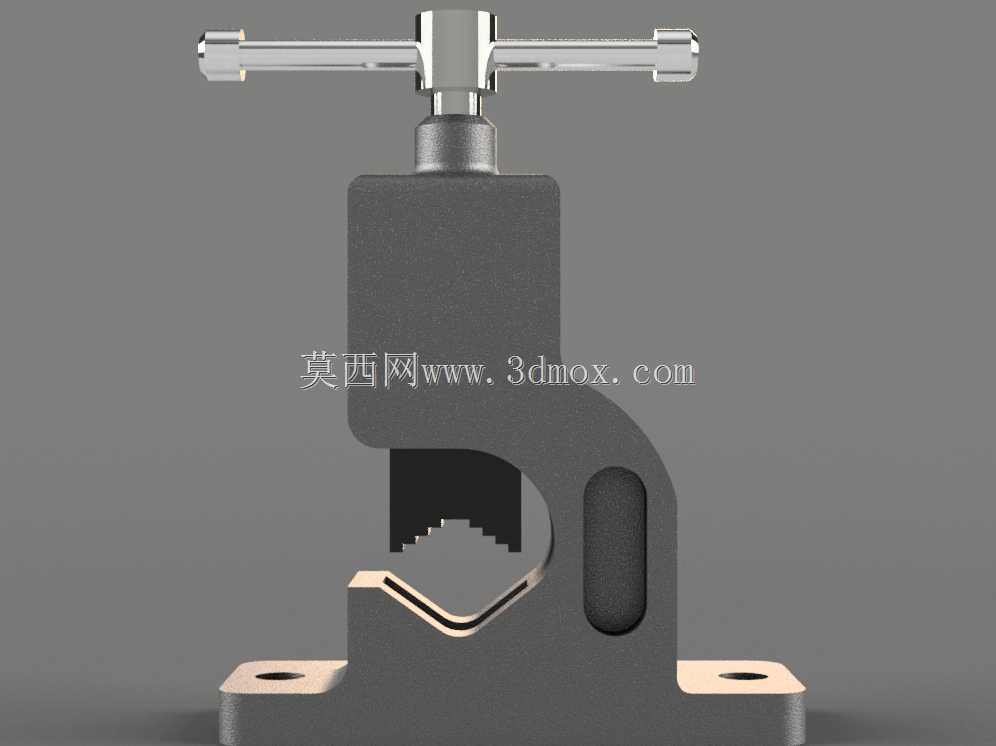

这款管钳主要面向管路安装、维修作业场景设计，区别于普通手用管钳的手持操作形式，采用台式固定安装结构，可在工位上提供稳定的管子夹持力，避免手持操作时的晃动、夹持力不足问题，适配小口径金属管、硬质塑料管的锯切、套丝、坡口、对接等工序的装夹需求。从功能特性来看，钳口采用V型咬合结构，可自适应不同管径的圆管外壁，咬合齿做了加深处理，夹持时不会出现管材打滑转动的情况，顶部的T型转动手柄符合手动操作的力臂设计，操作人员无需借助额外加力杆，仅靠手部转动即可提供足够的夹紧力，操作行程覆盖常规家装、设备维保场景常用的小管径范围，不会出现行程浪费或夹持范围不足的问题。设计思路上优先考虑了工位固定的稳定性需求，底部采用带安装孔的法兰式底座，两个安装孔可通过螺栓直接固定在木质或金属工作台面上，安装边界清晰，底座与钳身采用一体化铸造成型结构，避免了拼接结构带来的刚性不足问题，钳身侧面开设的减重槽在不降低整体结构强度的前提下，减少了整体自重，方便工位的布设与挪动。钳身的导向结构采用方形滑道配合，夹紧过程中钳口不会出现偏摆，保证管材夹持后的同轴度，方便后续套丝、切割工序的对位操作，不会因为钳口偏斜导致切口倾斜、套丝乱牙的问题。在实际车间使用场景中，这类台式管钳常布设在管路预制工位、水电维修班组的固定工位上，相比普通台虎钳，它的V型钳口更适配圆管类工件的夹持，不会出现普通平口钳夹伤圆管、夹持不稳的问题，整体结构没有多余的复杂传动部件，日常维护仅需定期在滑道、丝杠位置涂抹润滑脂即可，长期使用也不会出现卡滞、夹紧力衰减的问题，适合高频次的管路装夹作业使用。
