工业设备方管焊接支撑底架结构设计

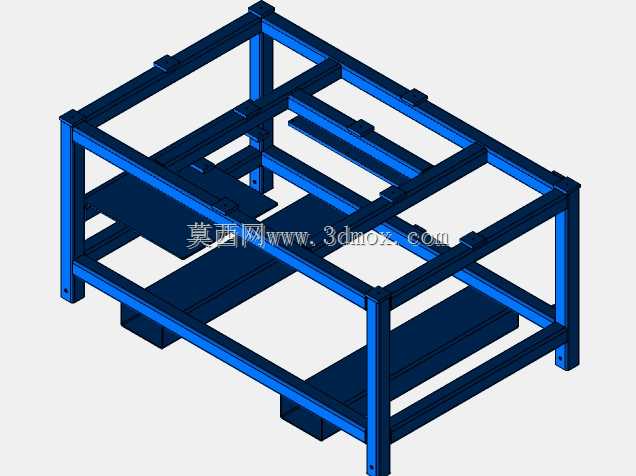

这款焊接结构底架，是工业非标设备配套的承载支撑构件，在各类自动化装配工位、小型加工单元、检测设备台架中应用广泛，作为整套设备的基础承载部件，承担上部功能模块的全部静载荷与运行过程中的动载荷，同时需要隔绝设备运行产生的振动传导，保证上部机构的运行精度稳定性。从结构设计逻辑来看，整体采用矩形方管作为主受力型材，通过分层排布的横梁、纵梁形成网格状受力体系，外围四根竖向方管作为主支撑腿，底部预留了叉车转运的叉取空间，方便整机组装完成后的车间移位与装车运输，支撑腿下端预留了地脚安装孔位，可配合膨胀螺栓与车间地面完成固定，也可搭配减震脚杯调整水平度，抵消地面不平整带来的安装应力。框架内部的横梁排布并非均匀设置，而是对应上部设备的模块安装点位做了针对性加强，比如对应动力单元、较重的执行机构位置，额外增设了纵向承重梁与安装垫板，避免局部载荷过大造成方管变形，中间层的横撑既可以用来安装电气安装板、气动元件走线槽，也能提升整体框架的抗扭刚度，避免设备运行过程中框架出现晃动形变。设计过程中充分考虑了焊接工艺的可行性，所有型材交接位置都预留了足够的焊接操作空间，焊后无需做过多的打磨修整即可满足安装精度要求，整体框架的外形尺寸适配常规中小型工业设备的安装边界，宽度方向预留了侧边护板的安装位，长度方向可根据上部设备的尺寸做同比例拓展，不需要改动核心的受力结构逻辑。实际使用中，这类焊接底架相比铝型材拼装框架，具备更高的承载能力与抗冲击性能，适合有一定振动工况的加工类设备使用，框架表面经过喷塑处理后可适应车间内的油污、粉尘环境，长期使用不会出现型材连接松动的问题，所有安装面都在焊接完成后做了统一的铣平加工，保证上部模块安装的平面度公差在允许范围内，避免因基础安装面不平导致的设备运行卡滞、精度超差问题。
