高精度直线轴承钢导轨结构设计

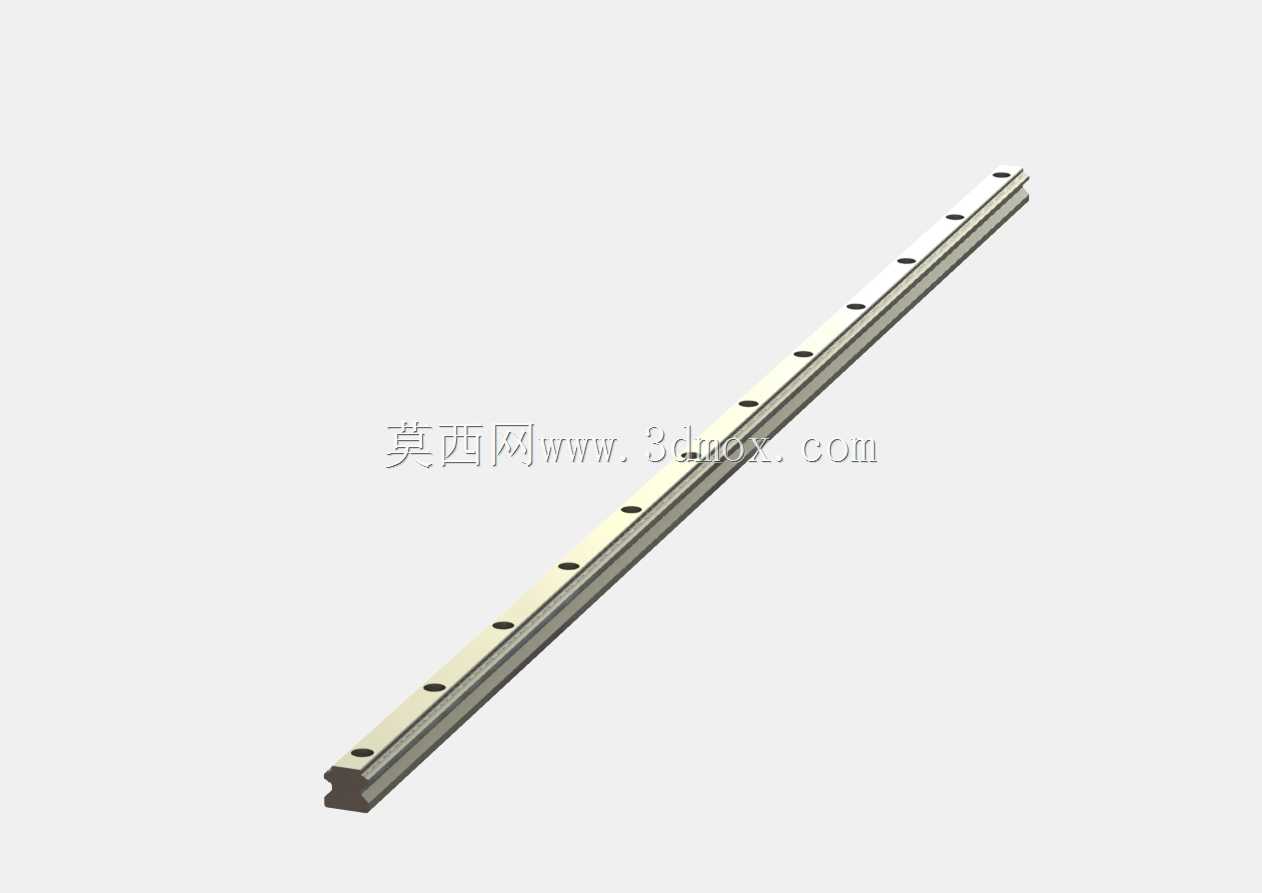

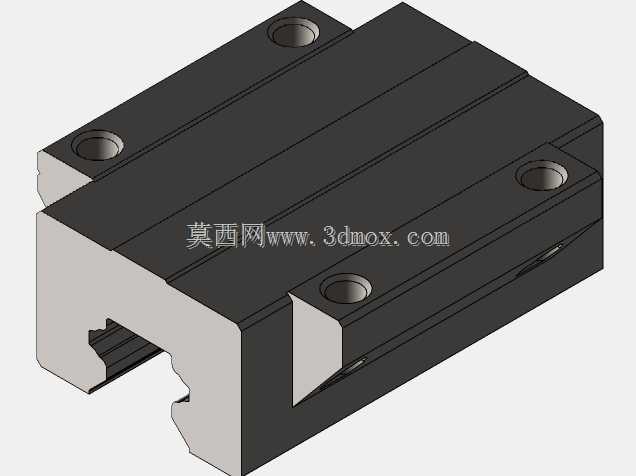

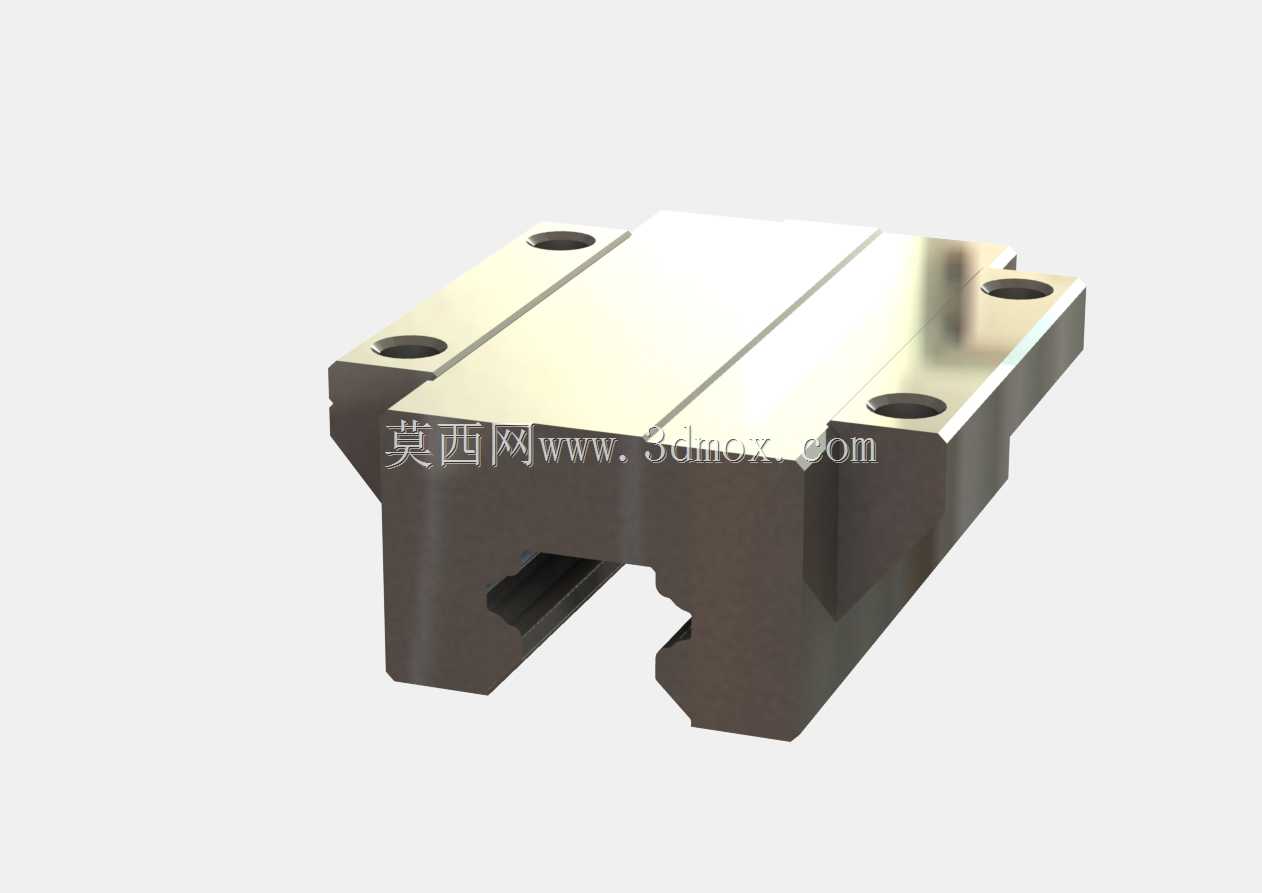

在自动化生产线、精密检测设备、数控机床滑台、3D打印运动轴这类需要实现精准直线往复运动的场景里，直线轴承钢导轨是承担运动导向与载荷承载的核心基础部件，其结构设计合理性直接决定整套运动机构的运行精度、负载能力与使用寿命。这款导轨采用轴承钢作为基材，经过淬硬处理后表面具备优异的耐磨性能，能够长期承受滑块往复运动带来的摩擦损耗，避免长期运行后出现导向精度漂移的问题。从结构设计来看，导轨整体采用长条形等截面设计，截面轮廓匹配配套直线轴承滑块的内部滚道结构，确保滑块沿导轨运动时滚动体能够顺畅循环，无卡滞、顿挫的情况。导轨本体上沿长度方向等距加工有安装沉孔，孔位间距经过严格的公差校核，安装时可通过内六角螺栓直接将导轨固定在设备安装基准面上，沉孔设计能够保证螺栓头部完全没入导轨表面，不会突出干涉滑块的正常运动行程。设计过程中首先要明确安装边界：导轨的底面为安装定位基准面，加工时需要保证平面度公差控制在合理范围内，避免安装后因基准面不平导致导轨产生弯曲变形，影响运动直线度；导轨两侧的导向面是与滑块滚动体直接接触的工作面，表面粗糙度、轮廓度都需要满足精密传动的要求，确保滑块运行时的阻力均匀，无爬行现象。在实际设备选型应用中，这类导轨可根据设备的运动行程需求裁切对应长度，单根导轨可搭配单个或多个滑块使用，当需要承受偏载、倾覆力矩时，通常会采用平行双导轨的安装布局，两根导轨的平行度公差需要严格控制，避免滑块运行时出现别劲、磨损加剧的问题。不同于普通的滑动导向结构，这种轴承钢直线导轨的滚动摩擦特性能够大幅降低运动驱动功率，在高速往复运动场景下也能保持较低的温升，适合长时间连续运行的自动化设备使用。设计建模时需要重点关注安装孔的位置度、导轨截面的对称度，以及导轨两端的倒角处理，倒角不仅能够避免安装时划伤操作人员，也能方便滑块顺利套装到导轨上，减少装配难度。在一些垂直运动的场景中，导轨还需要配合制动机构、配重结构使用，此时导轨的刚性需要满足额外的载荷要求，避免受力后产生挠曲变形，影响运动精度。
