车床尾座夹紧进给机构三维结构

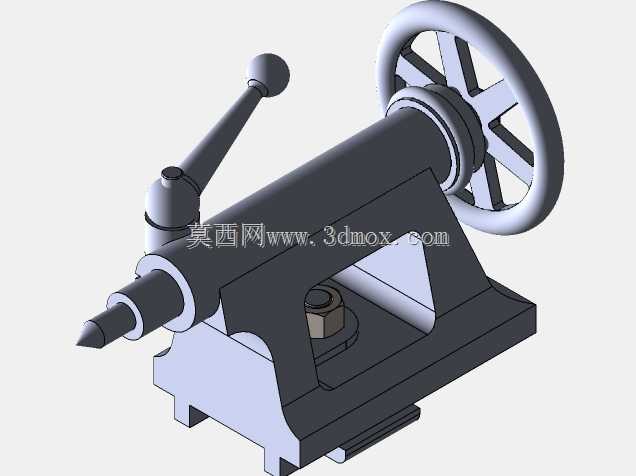

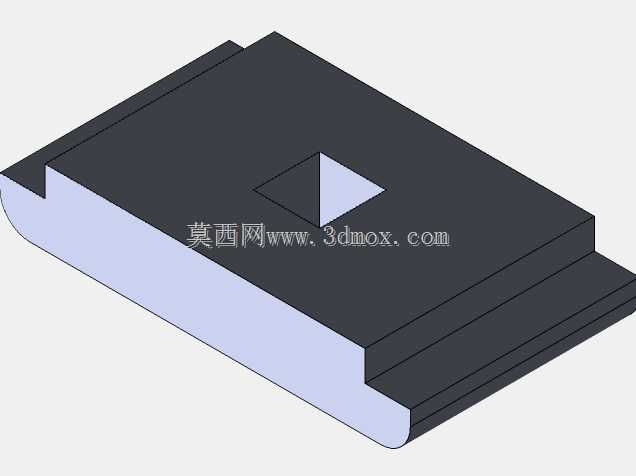

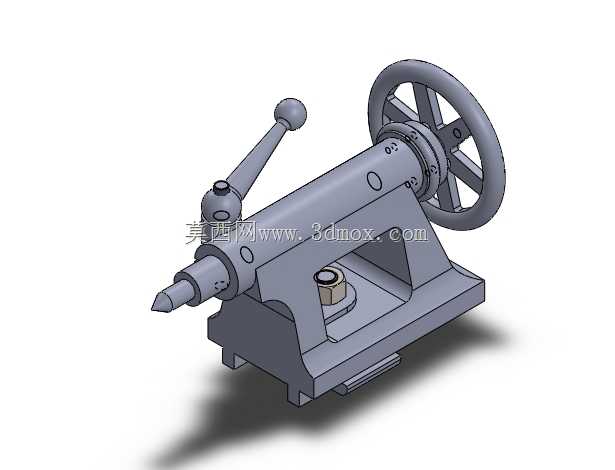

在普通卧式车床、数控车床的长轴类、盘套类零件加工场景中，尾座是承担工件轴向定位、顶紧支撑的核心功能部件，直接影响加工过程的工件刚性与回转精度，尤其在加工长径比超过4的细长轴工件时，尾座的顶紧稳定性直接决定了工件是否会出现颤纹、让刀甚至飞出的安全风险。这套尾座结构采用经典的卧式布局，底座部分设置有与车床床身导轨匹配的安装滑槽，安装时可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，调整到位后通过底座侧边的锁紧机构可将尾座整体固定在床身指定位置，避免加工过程中出现轴向窜动。尾座的核心功能部件包含顶尖套筒、手轮进给机构、锁紧手柄三个核心模块，顶尖安装在套筒前端的锥孔内，采用标准莫氏锥度配合，可根据加工需求更换固定顶尖、回转顶尖或是钻夹头等工装，拓展钻孔、铰孔的工艺能力。手轮进给机构通过丝杠螺母副带动套筒沿尾座本体的内孔做轴向进给，手轮轮缘设置有防滑辐条，操作时可通过转动手轮精准控制顶尖的顶紧行程，进给过程无卡滞空程，手轮旁设置的刻度标识可辅助操作人员判断进给量，控制顶紧力大小，避免顶紧力过大导致工件弯曲变形，或是顶紧力不足导致加工时工件松动。锁紧手柄采用偏心夹紧结构，当套筒进给到位、顶尖顶紧工件后，扳动锁紧手柄即可通过偏心块将套筒牢牢锁死在尾座本体内，防止切削受力时套筒回缩。尾座本体采用箱型铸铁结构设计，内部设置有加强筋提升整体刚性，可承受大切削量下的径向切削力，避免本体出现形变影响加工精度。套筒与本体的配合面经过精密刮研，配合间隙控制在合理范围，既保证进给顺畅，又不会出现径向晃动。底座的安装滑槽与床身导轨的配合面设置有可调镶条，可通过镶条调整配合间隙，长期使用磨损后可通过调整镶条补偿间隙，保持尾座的移动精度与安装刚性。在实际生产场景中，这类尾座不仅可用于常规的外圆车削加工支撑，还可偏移尾座本体实现小锥度长锥体的车削加工，通过调整尾座相对于主轴轴线的横向偏移量，配合顶尖顶紧工件转动，即可车削出符合锥度要求的长锥面，拓展车床的加工工艺范围。
