插齿机切削执行端刀头结构设计

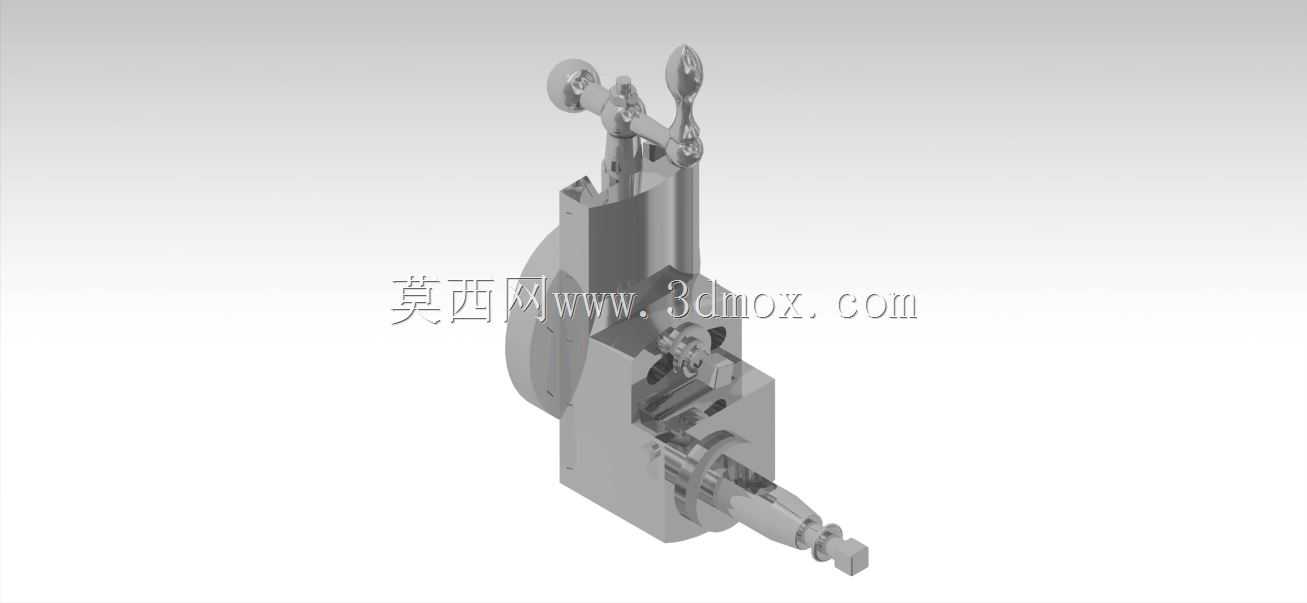

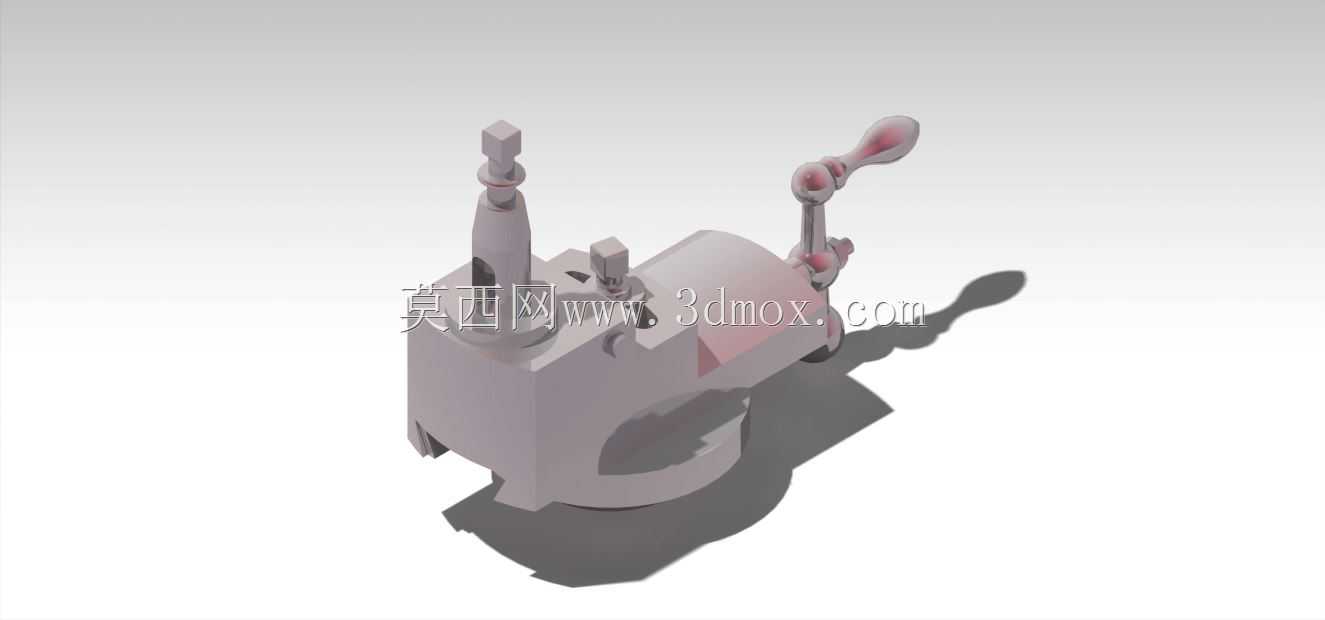

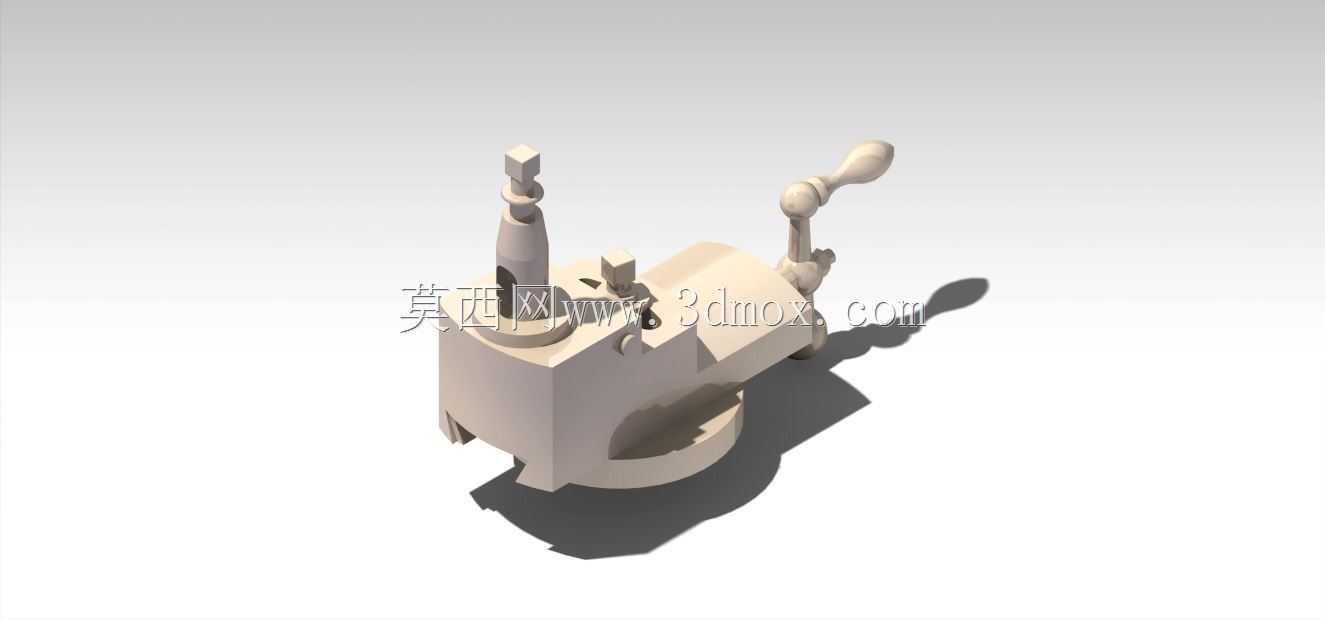

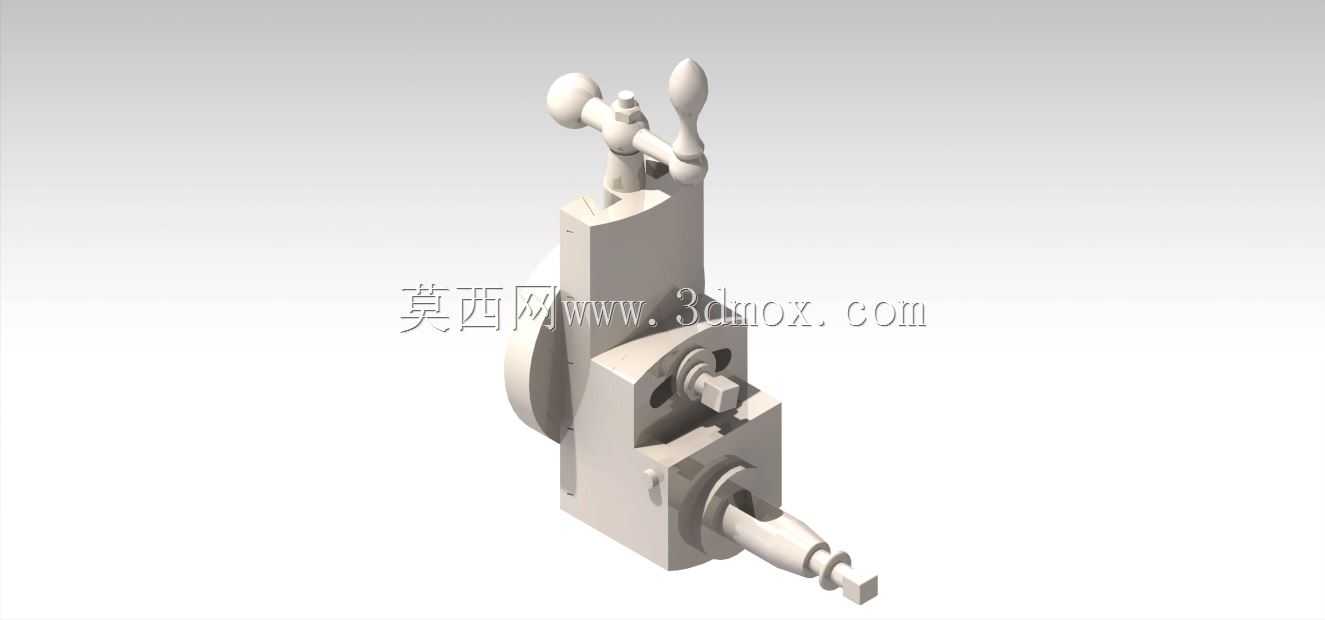

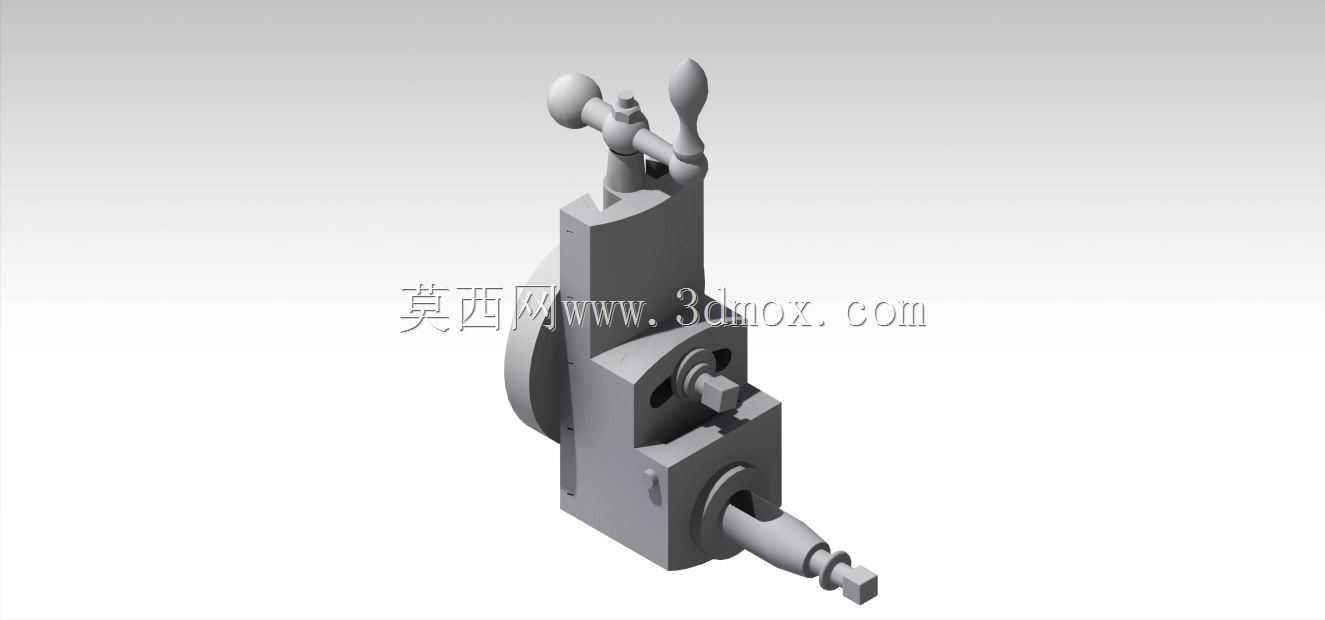

在齿轮加工车间的插齿工序段，刀头是直接决定齿形加工精度、齿面粗糙度的核心执行部件，这套插齿机刀头结构，适配常规立式插齿机的主轴安装接口，主要承担直齿圆柱齿轮、内齿圈、带台肩齿轮件的插削加工任务，区别于滚齿加工的连续展成运动，插齿刀头依靠上下往复的切削行程配合周向进给，能完成滚齿工艺无法覆盖的内齿、多联齿轮台阶齿加工场景。从结构设计逻辑来看，这套刀头采用分体式模块化布局，上部设置的双操作手柄用于手动微调刀杆装夹角度、锁紧切削行程初始位置，方便操作人员换刀时快速对刀，减少辅助工时；中部的回转调节座带有刻度锁紧结构，可根据加工齿轮的螺旋角参数调整刀体安装倾角，适配斜齿插齿的加工需求，调节座内置的碟簧锁紧机构能抵消插削往复运动产生的冲击振动，避免切削过程中刀位偏移导致齿形超差。刀头下部的刀杆装夹位采用短锥加端面键的连接形式，安装边界严格匹配通用插齿机主轴的端面安装尺寸，锥面定位保证刀杆回转同轴度控制在0.01mm以内，端面键承担插削过程中的切削扭矩传递，避免重载插削时刀杆打滑。在实际应用场景中，这套刀头结构可适配模数1到6的盘形插齿刀装夹，刀头的往复行程调节范围覆盖20到120mm，能满足常见直径300mm以内齿轮件的插削加工需求，切削液通道直接集成在刀头本体内部，加工时切削液可直达刀齿切削区域，及时带走插削产生的切屑与切削热，降低刀齿磨损速度，延长刀具使用寿命。设计过程中针对插削回程的让刀动作，刀头内部设置了偏心让刀机构，插齿刀完成向下切削行程回程时，刀体会自动沿径向退让0.1到0.2mm的距离，避免回程过程中刀齿后刀面刮擦已加工齿面，有效保证齿面加工质量。整个刀头的安装基准面做了淬硬处理，硬度达到HRC45以上，长期拆装换刀也不会出现基准面磨损变形的问题，各活动配合面均设计有防尘密封结构，阻挡切屑粉末、切削液杂质进入配合间隙，减少日常维护的频次，适配车间批量加工的连续生产工况。
